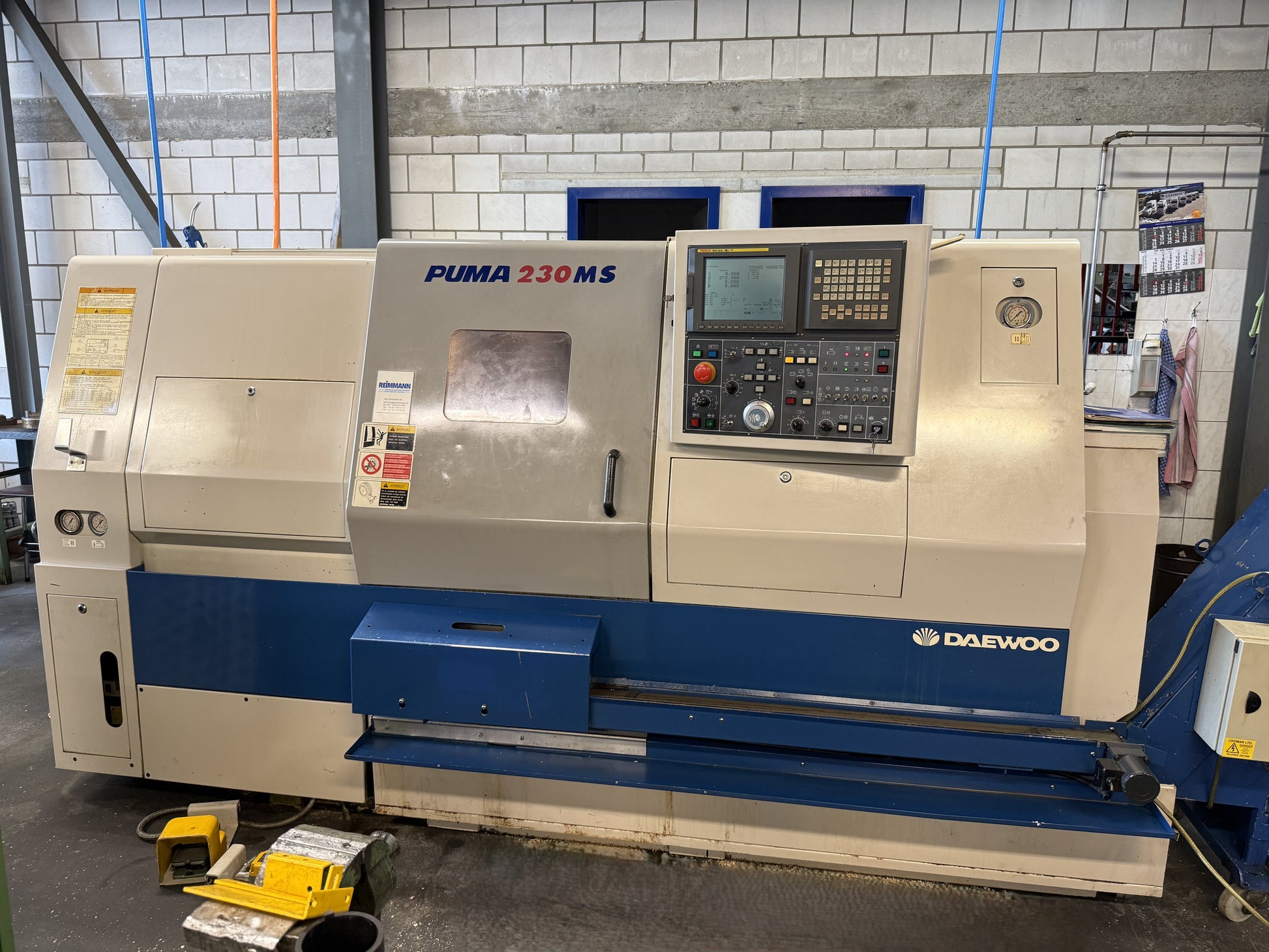

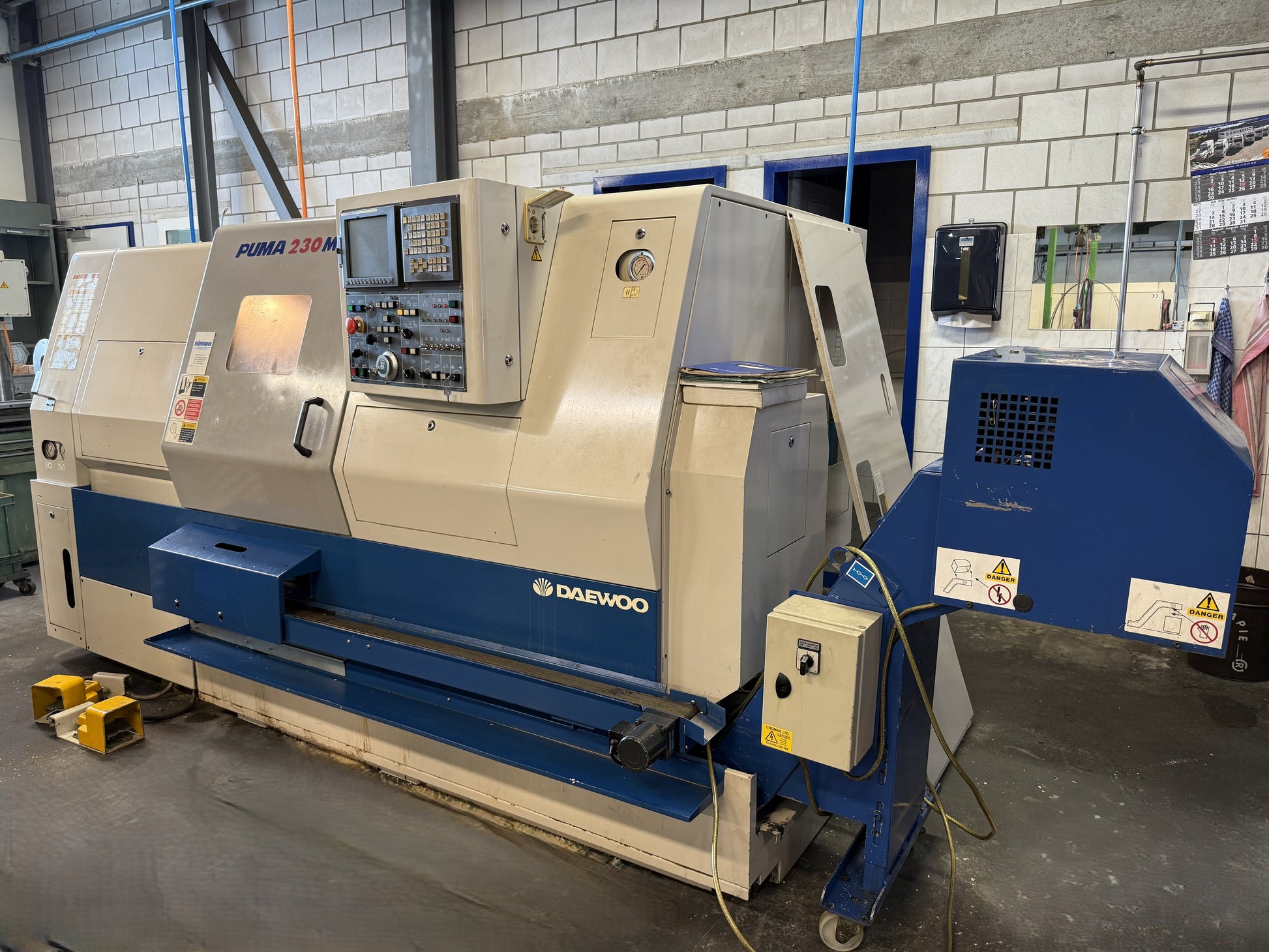

DAEWOO Puma 230 MSC
Typ: Puma 230 MSC
Hersteller: DAEWOO
Gruppe: CNC Drehmaschine
Untergruppe: CNC Dreh-Fräscenter mit 2 Spindelstöcke

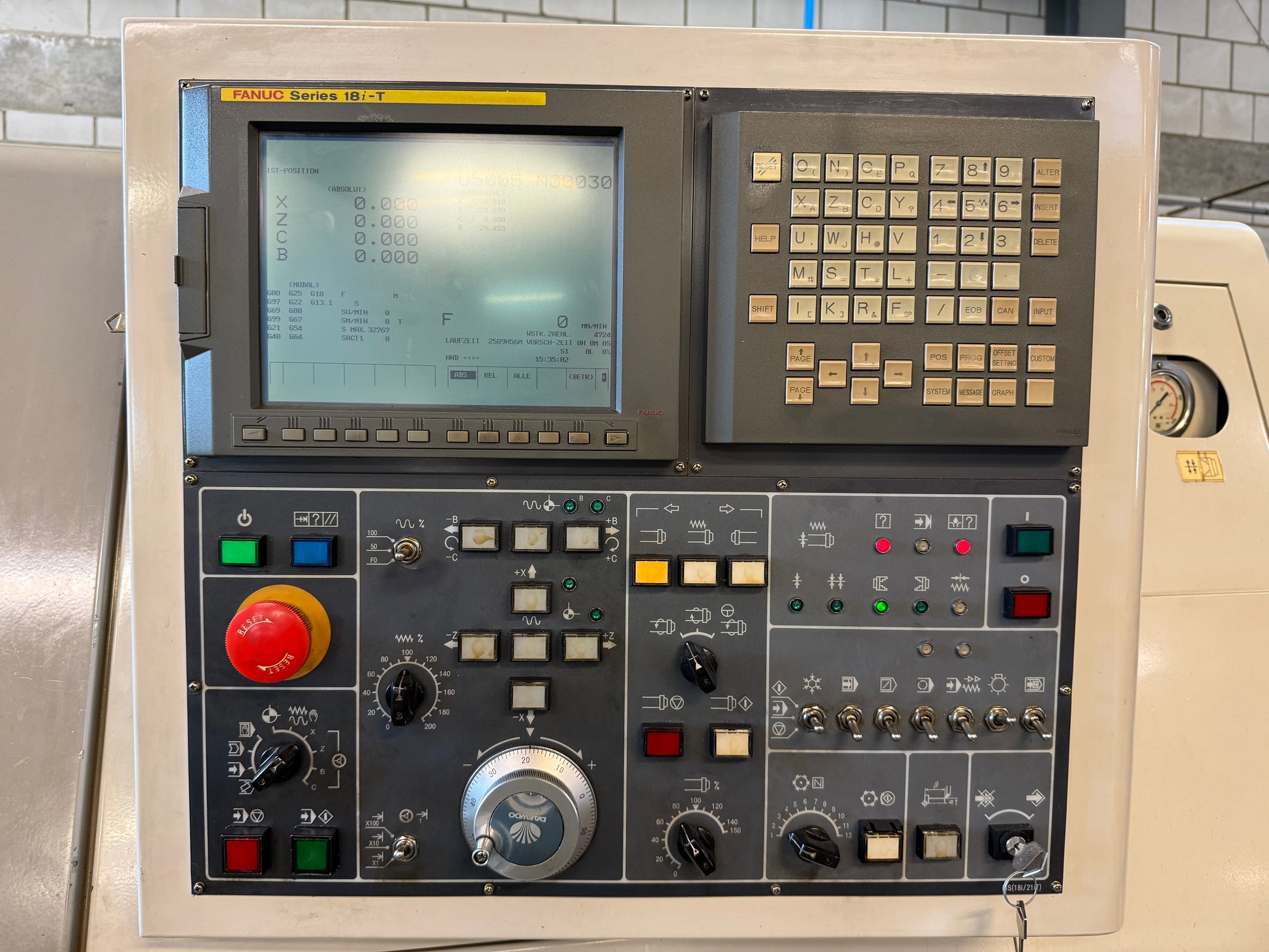

Steuerung: FANUC 18i-T
Jahr: 2002
Lager: 023297

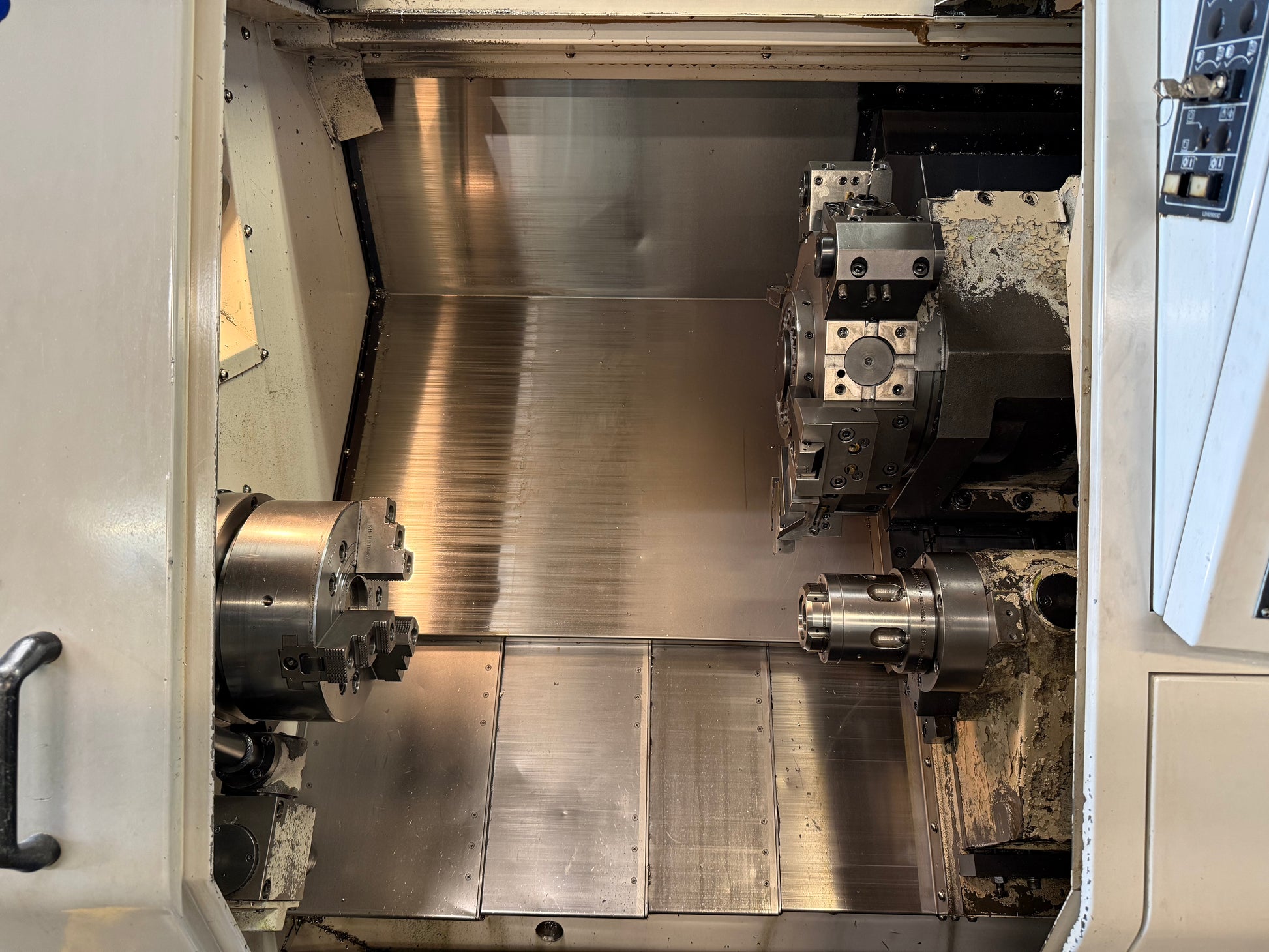

DAEWOO Puma 230 MSC ist ein CNC-Dreh‑Fräscenter mit 2 Spindeln, konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Bearbeitungskapazität: Spindeldurchlass 90 mm, max. Drehdurchmesser 290 mm, Z-Hub 580 mm, X-Hub 205 mm, max. Dreh Länge 492 mm, Planscheibendurchmesser 255 mm, Schwingdurchmesser 550/390 mm. Hauptdaten: Drehzahl 60–6000 min⁻¹ (Betriebsbereich 35–3500 min⁻¹), Spindelleistung 15 kW, Drehmoment 330 Nm, Eilgang X 24 m/min, Z 30 m/min, Netz 3x400 V 50 Hz, Gesamtleistung 40 kVA, Gewicht ~4240 kg, Maße 3313×1670×1740 mm. Zubehör: 3-Backenfutter, Sätze weicher und harter Backen, Kühleinrichtung 140 l, Abgreifspindel, Späneförderer, automatische Teileentnahme, Stahlhalter, angetriebene Werkzeuge, Ersatzteile. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrenbau und Maschinenbau.
| Anzahl Achsen total | 3 |
| Anzahl Drehspindeln | |
| Anzahl Spindeln | 2 |
| Anzahl Revolver | 1 |
| Schwingdurchmesser über Bett | 550 mm |
| Schwingdurchmesser über Kreuzschlitten | 390 mm |
| Drehdurchmesser maximal | 290 mm |
| Drehlänge maximal | 492 mm |
| Spannfutterdurchmesser | 255 mm |
| Kreuzschlitten: | |
| Längsweg (Z-Achse) | 580 mm |
| Längsweg (X-Achse) | 205 mm |
| Eilgang X | 24 m/min |
| Eilgang Z | 30 m/min |

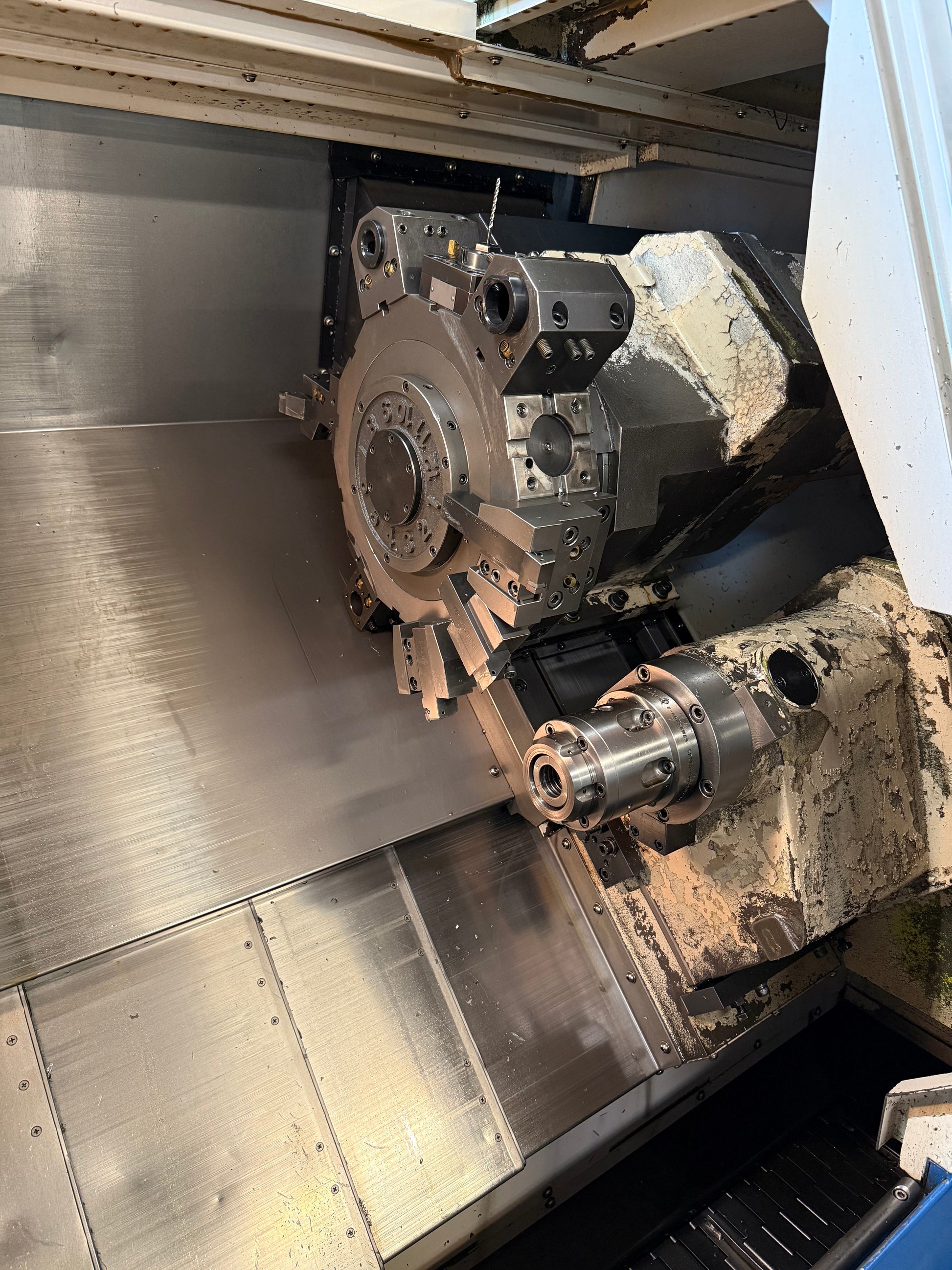

| Revolver: | |
| Anzahl Positionen | 12 |
| Angetriebene Werkzeuge Revolver | 12 |
| Drehzahlen | 60 - 6000 t/min |
| Werkzeugaufnahme: | BMT 55 |
| Hauptspindel: | |
| Spindeldurchlass | 76 mm |
| Spindelbohrung | 90 mm |
| C-Achse (Spindel,Auflösung) | 360 ° |
| Spindeldrehzahlen: | |
| von | 35 t/min |
| bis | 3500 t/min |
| Spindelleistung | 15 kW |
| Maximales Drehmoment | 330 Nm |
| Gegenspindel: | |
| Spindelnase | 110 mm |
| Positionierung der Spindel, Wegschritt | 5 ° |
| Drehzahl max. | 6000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 40 kVA |
| Maschinengewicht ca. | 4240 kg |
| Abmessungen Maschine: | |
| Länge | 3313 mm |
| Breite | 1’670 mm |
| Höhe | 1740 mm |

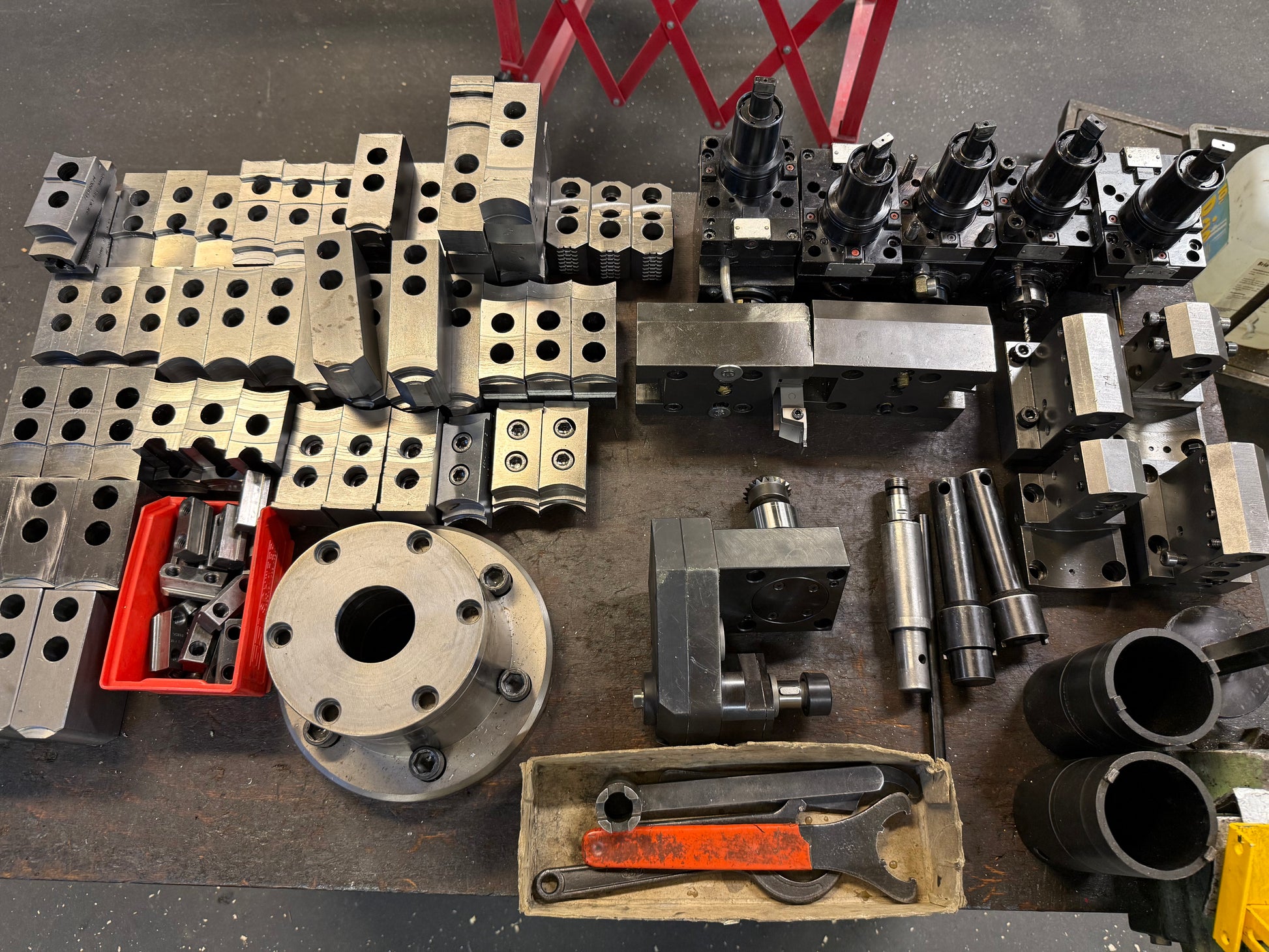

| Diverses Zubehör: | |

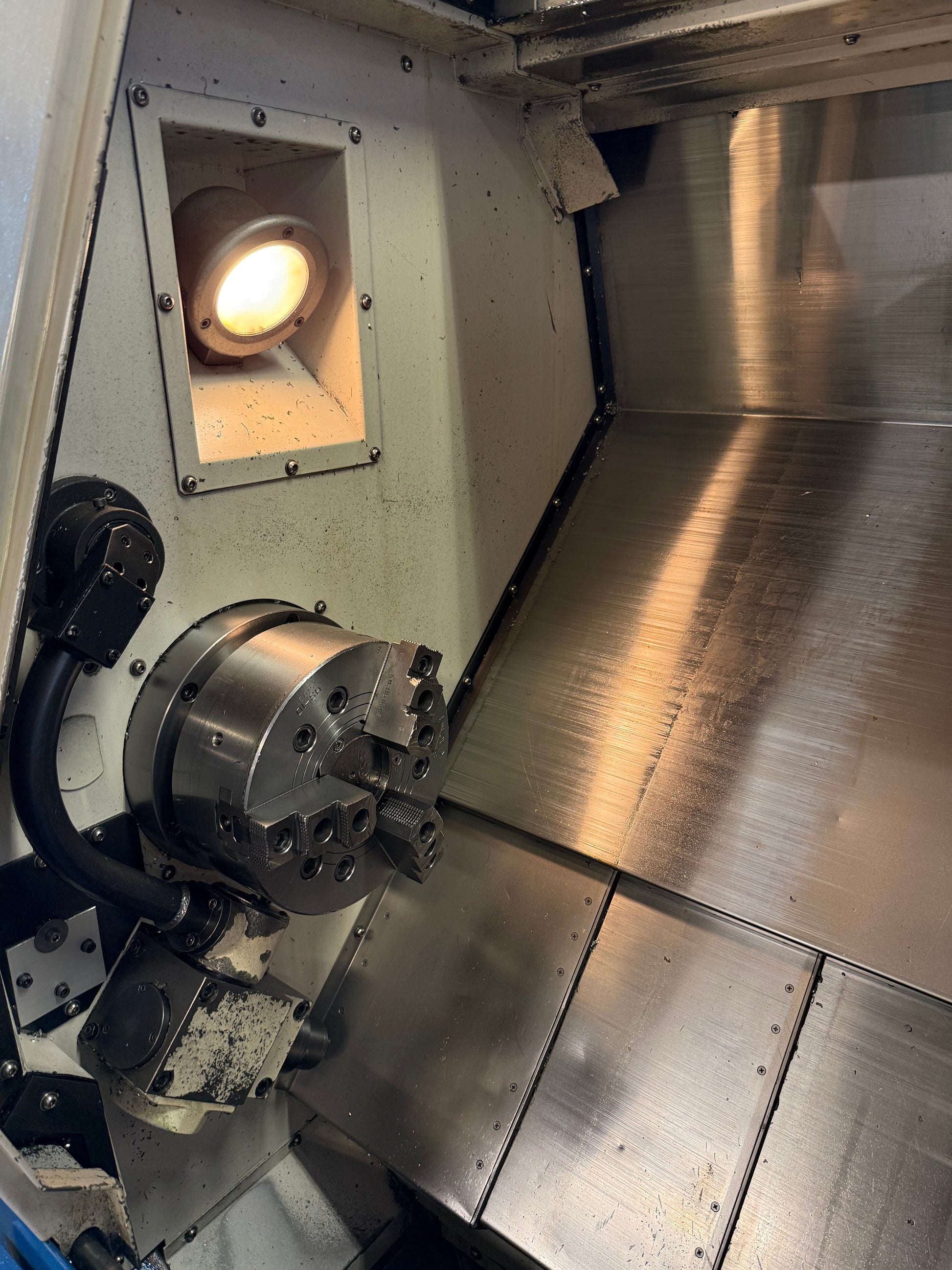

| 3-Backenfutter | |
| Satz weiche Backen | |
| Satz harte Backen | |
| Kühlmitteleinrichtung | 140 l |
| Abgreifspindel | |
| Automatische Teileentnahme | |

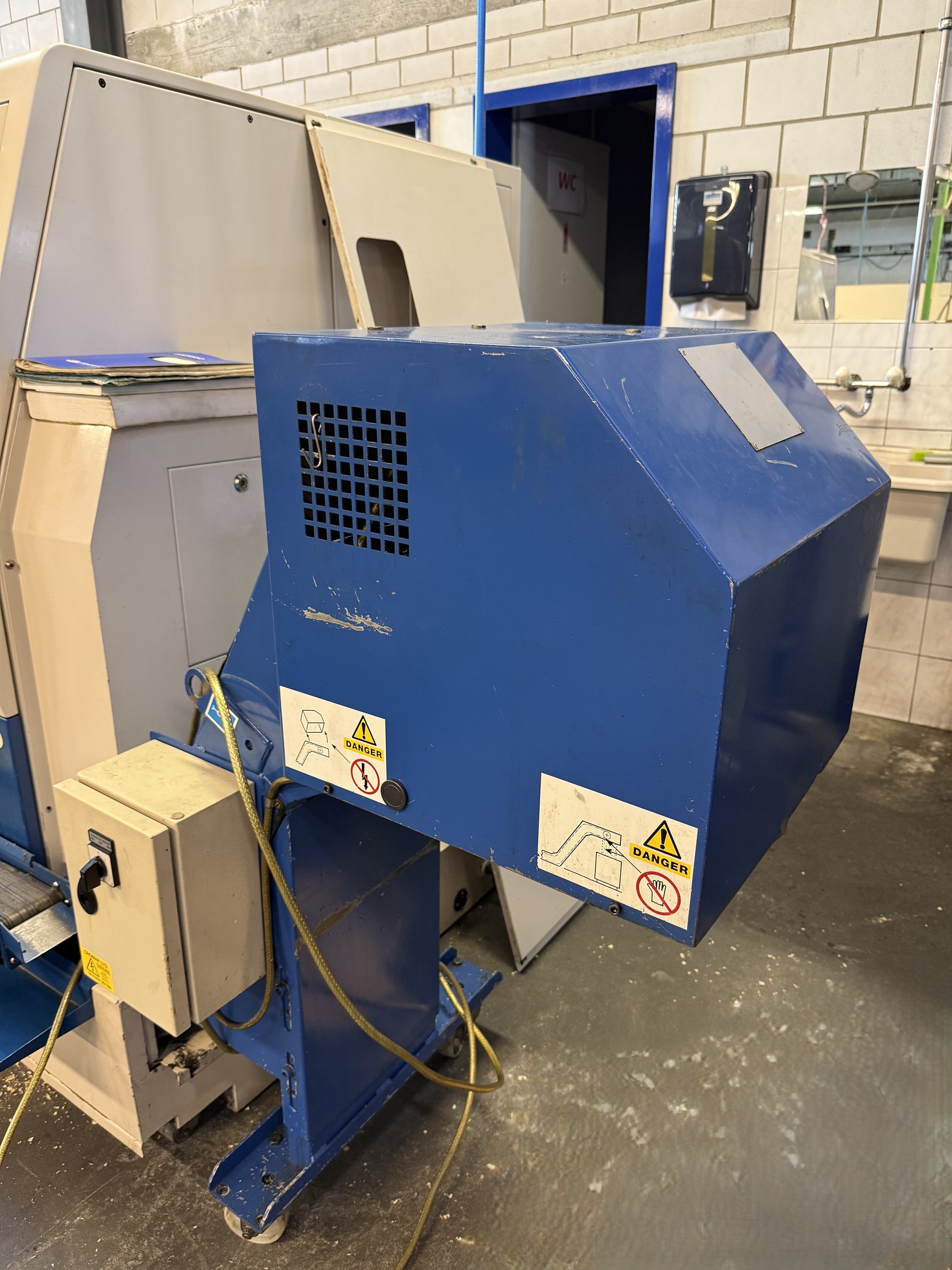

| Späneförderer | |
| Satz Stahlhalter | |
| Angetriebene Werkzeugaufnahmen | |

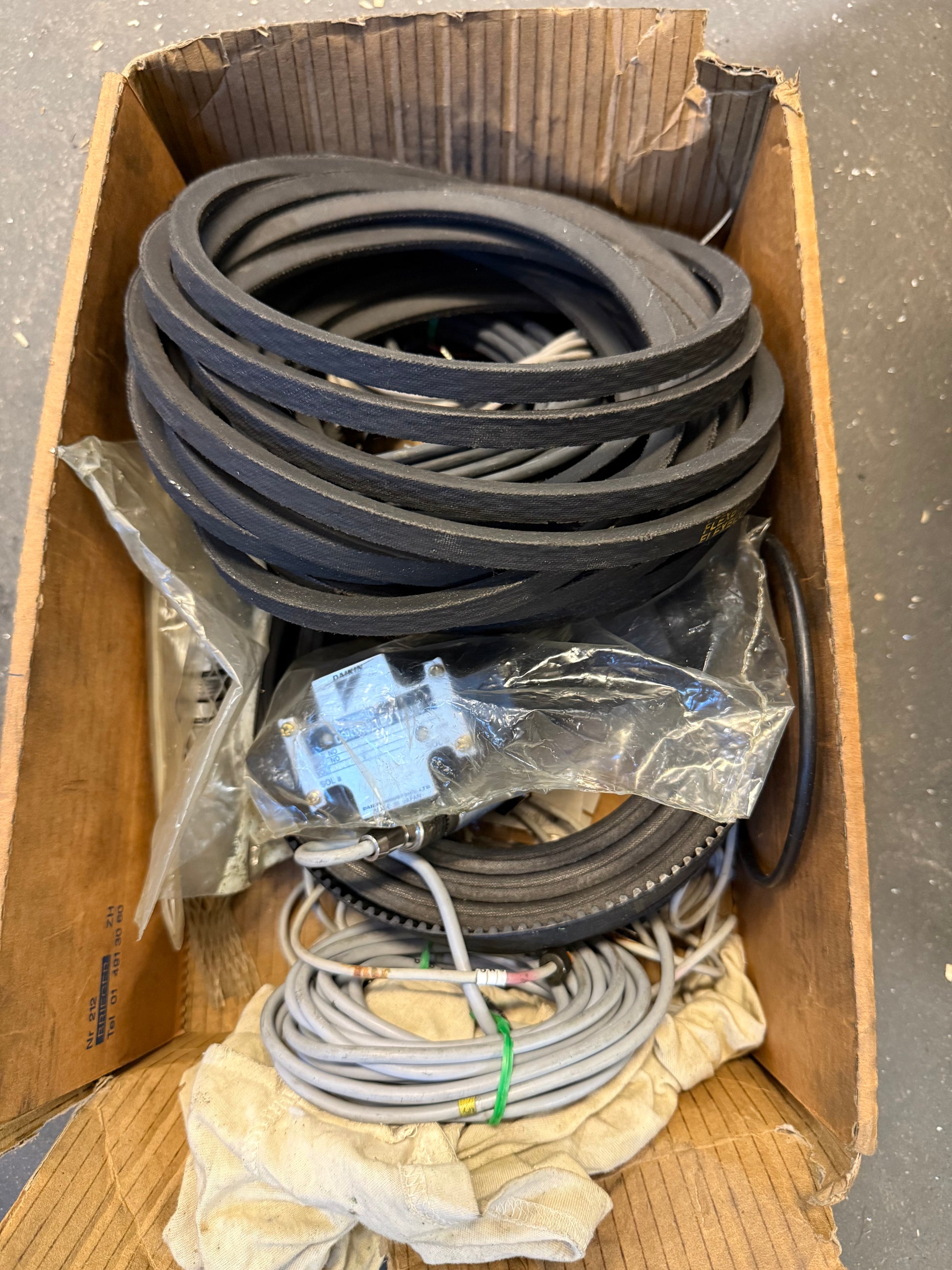

| Ersatzteile |
