023294 - SIP 600
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SIP 600 ist eine Koordinatenbohrmaschine hoher Präzision, genau und zuverlässig. Kapazitäten: Tisch 1100×842 mm (T16), max. Gewicht 1500 kg; Wege X1000 Y700 Z300 mm; Ø Spindel 135 mm; Durchgang Ständer 1100 mm; Spindel‑Tisch 1000 mm. Daten: MK4; 40–2000 t/min; Vorschub 1–6000 mm/min; Schlitten 0,04–0,35 mm/t; 3x380V 50Hz; Spindelmotor 8 CV (5,9 kW); 12 kVA; Gewicht ≈10000 kg; Maße 2930×3480×3235 mm. Zubehör: Satz Werkzeughalter. Für enge Toleranzen in Automotive, Uhrmacherei, Werkzeugmaschinen, Luftfahrt, Medizintechnik.
| Tischlänge | 1100 mm |
| Tischbreite | 842 mm |
| T-Nutenbreite | 16 mm |
| Max. Werkstückgewicht auf dem Tisch | 1500 kg |
| Längsweg (X-Achse) | 1000 mm |
| Querweg (Y-Achse) | 700 mm |
| Vertikalweg (Z-Achse) | 300 mm |
| Spindelaufnahme: MK | 4 |
| Durchmesser der Bohrspindel | 135 mm |
| Spindeldrehzahlen: | |
| von | 40 t/min |
| bis | 2000 t/min |
| Vorschübe: | |
| Anzahl (Stufen) | |
| von | 1 mm/min |
| bis | 6000 mm/min |
| Bohrspindelschlitten: | |
| von | 0.04 mm/t |
| bis | 0.35 mm/t |
| Durchgang zwischen den Ständern | 1100 mm |
| Durchgang zwischen Spindel | |
| und Tisch | 1000 mm |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 8 CV |
| Spindelmotor | 5.9 kW |
| Gesamtleistungsbedarf | 12 kVA |
| Maschinengewicht ca. | 10000 kg |
| Abmessungen Maschine: | |
| Länge | 2930 mm |
| Breite | 3480 mm |
| Höhe | 3235 mm |
| Diverses Zubehör: | |

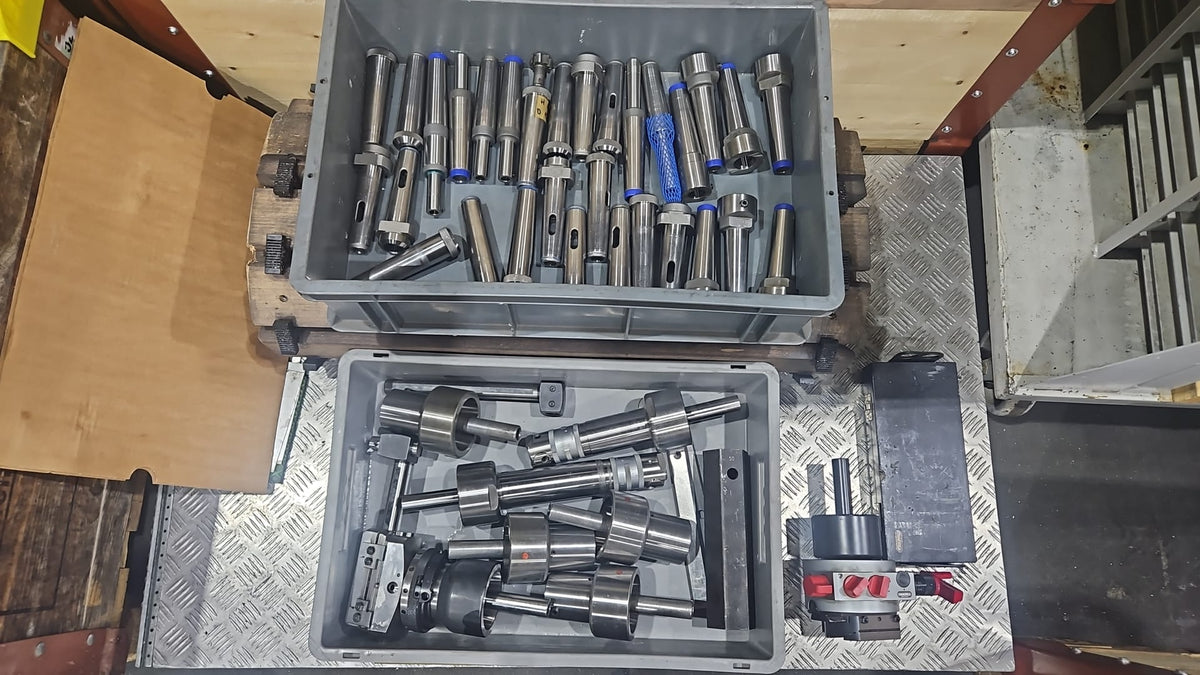

| Satz Werkzeughalter |
