STUDER CT 960
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

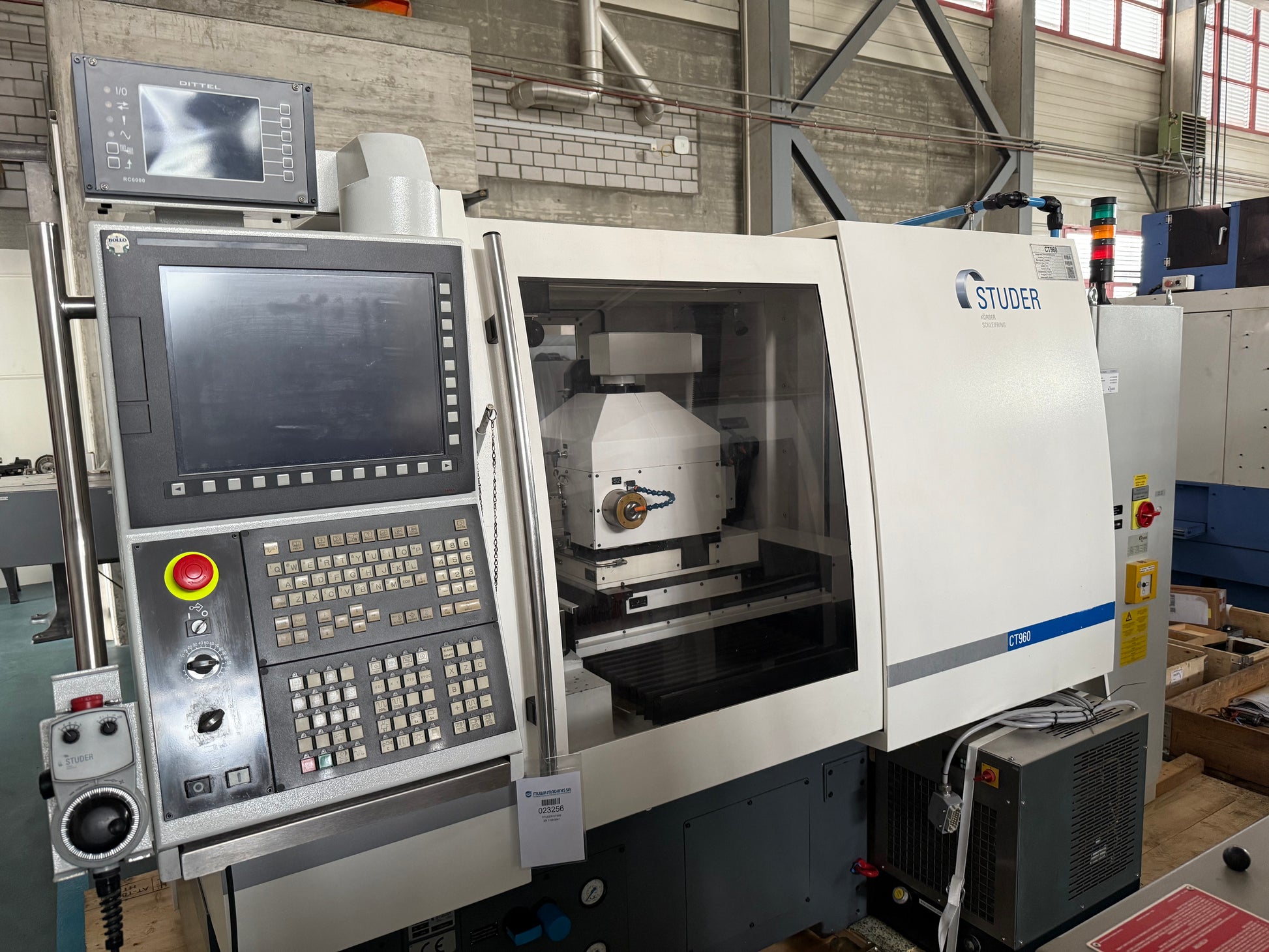

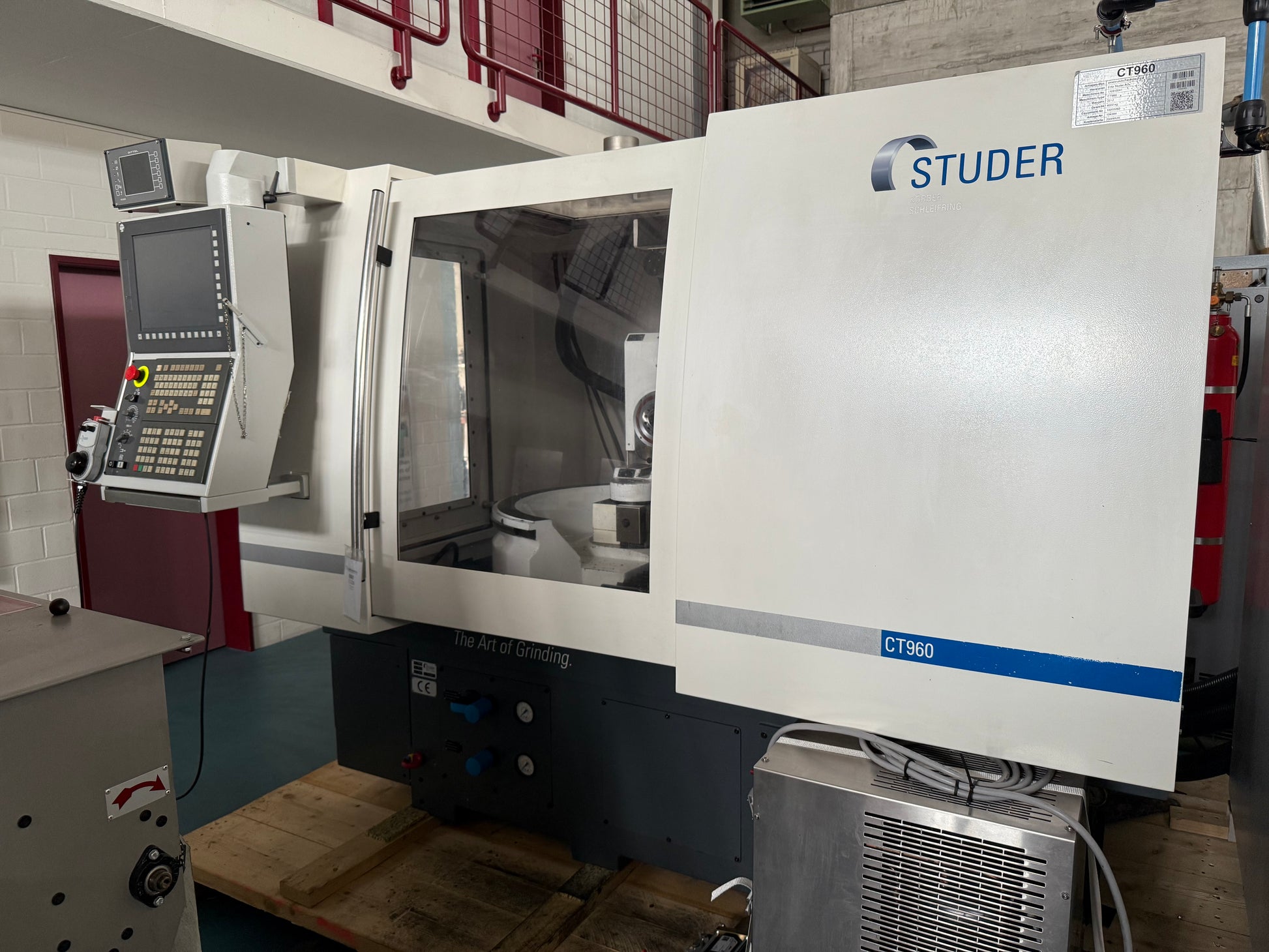

STUDER CT 960 ist eine Innenrundschleifmaschine, die Präzision, hohe Genauigkeit und Zuverlässigkeit bietet. Bearbeitungsdaten: Spitzenhöhe 150 mm, Schleiflänge 150 mm, X/Z-Verfahrwege 400 mm, Schleifscheibendurchmesser 250 mm, Spindelbohrung 35 mm; B-Achse +61/-91°, drehbar -5/+275°, Revolver mit 4 Spindeln. Technische Daten: Spindeldrehzahlen 6000 / 45000 / 60000 / 90000 U/min; Vorschübe X/Z 12 m/min; Druckluft 6–10 bar; 3x 400 V 50 Hz; Gesamtleistung 34 kVA; Gewicht ~4050 kg; Abmessungen L 3218 × B 2256 × H 2300 mm. Zubehör: Kühleinrichtung, Messtaster, Diamant-Abrichtgerät, Spindelkühlung, Flanschsätze, Werkzeughalter, 3-Backenfutter Ø100/125/160, Magnetfutter Ø125/300, Werkzeugschrank, Beleuchtung, Feuerlöschanlage u.v.m. Ermöglicht enge Toleranzen; geeignet für Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt und Medizintechnik.
| Spitzenhöhe | 150 mm |
| Schleiflänge | 150 mm |
| Verfahrwege: | |
| Z-Achse | 400 mm |
| X-Achse | 400 mm |
| Schleifscheibe: | |
| Durchmesser | 250 mm |
| B-Achse Schwenkbereich | +61 - 91 ° |

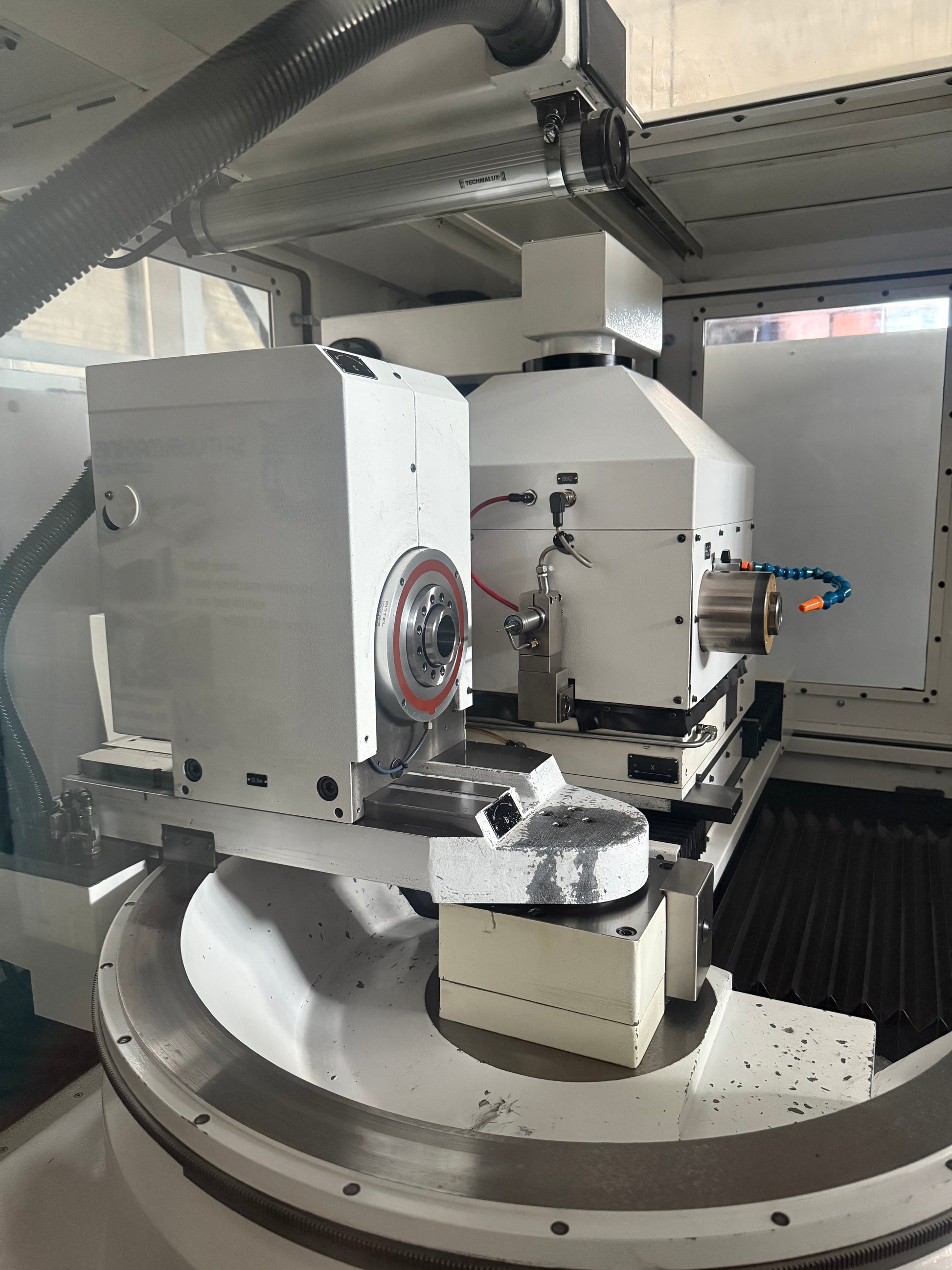

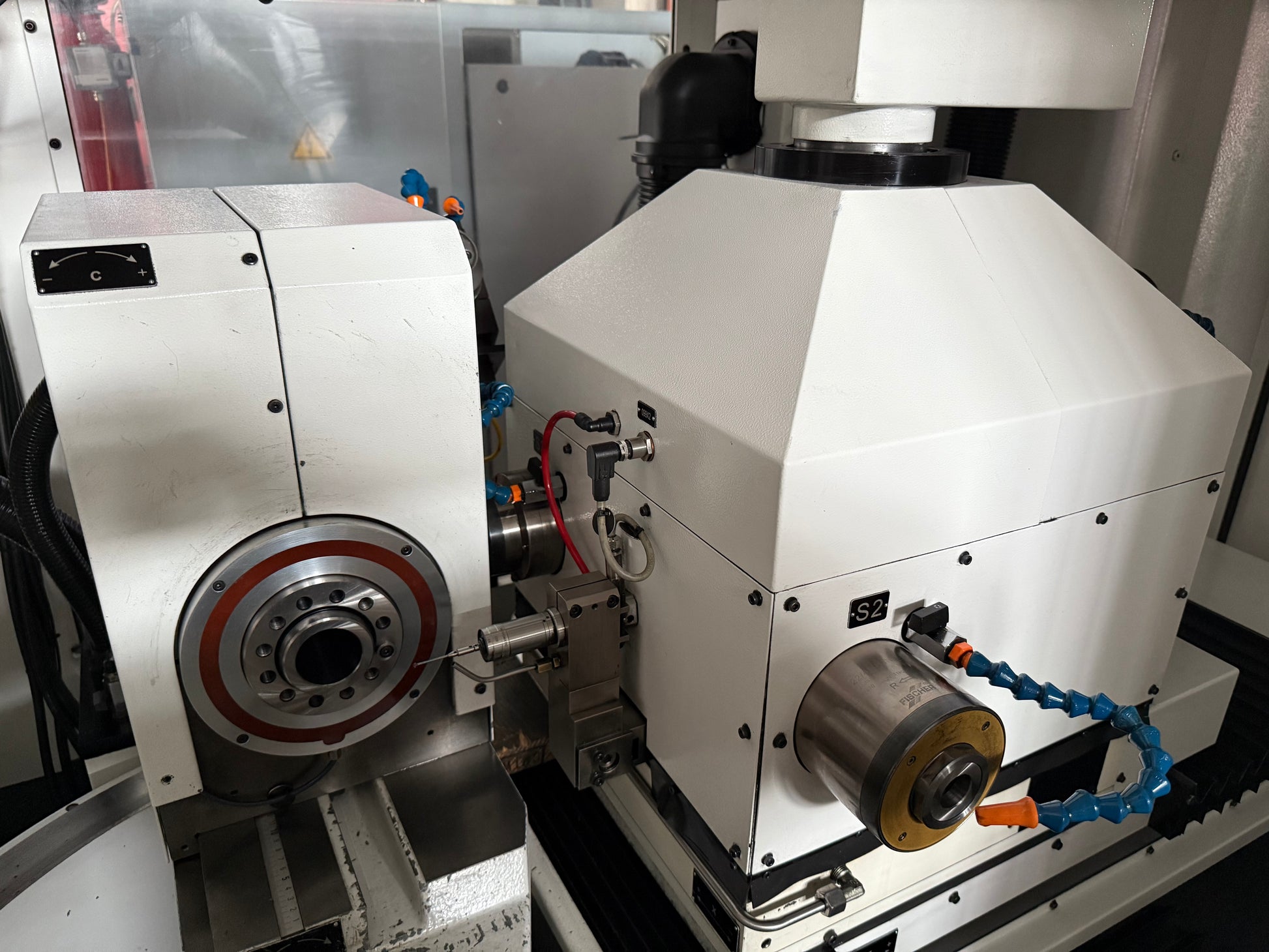

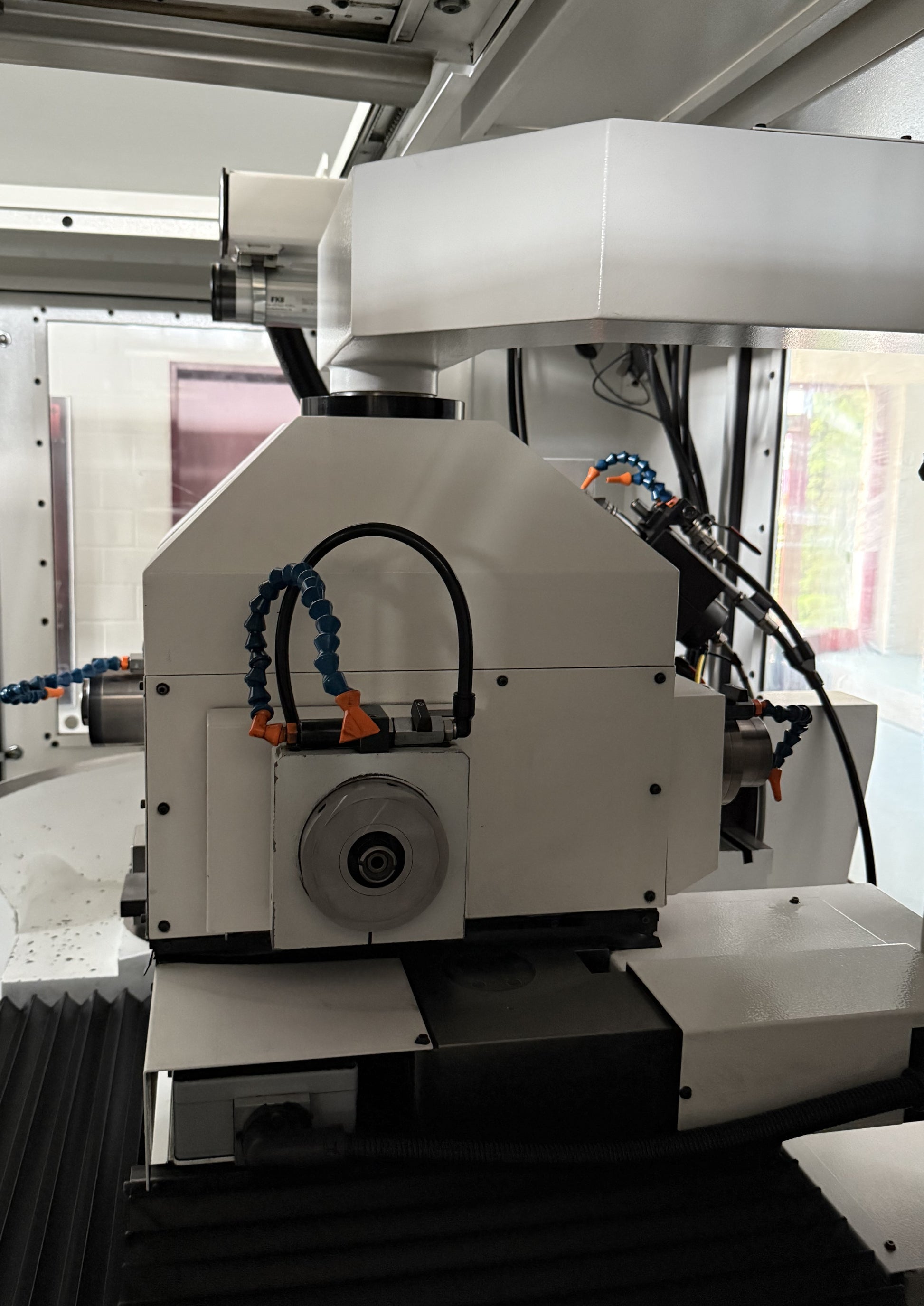

| Revolver-Schleifspindelstock Anz. Spindeln | 4 |
| Schleifscheibendrehzahlen: | |
| Spindel 1: | 6000 t/min |
| Spindel 2: | 45000 t/min |
| Spindel 3: | 60000 t/min |
| Spindel 4: | 90000 t/min |
| Schleifspindelstock drehbar (B-Achse) | -5 / +275 ° |
| Spindelbohrung | 35 mm |
| Spindelkonus: MK | 5 |
| Vorschub: | |
| X-Achse | 12 m/min |
| Z-Achse | 12 m/min |
| Anschluss an Druckluft | 6 - 10 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 34 kVA |
| Maschinengewicht ca. | 4050 kg |
| Abmessungen Maschine: | |
| Länge | 3’218 mm |
| Breite | 2256 mm |
| Höhe | 2300 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Messtaster | |
| Abrichtvorrichtung mit Diamant | |

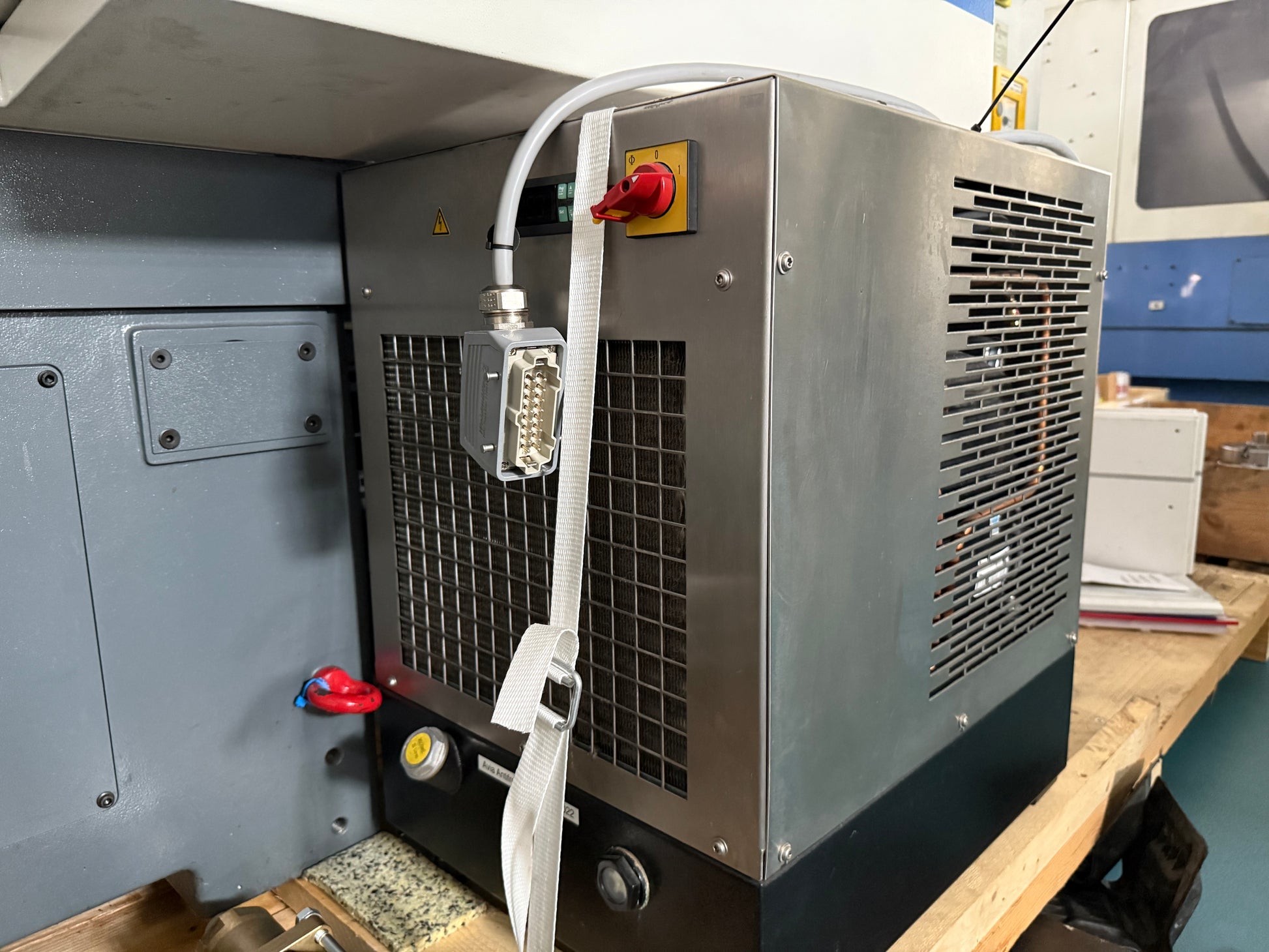

| Spindelkühlung | |
| Satz Innenschleifstifte | |

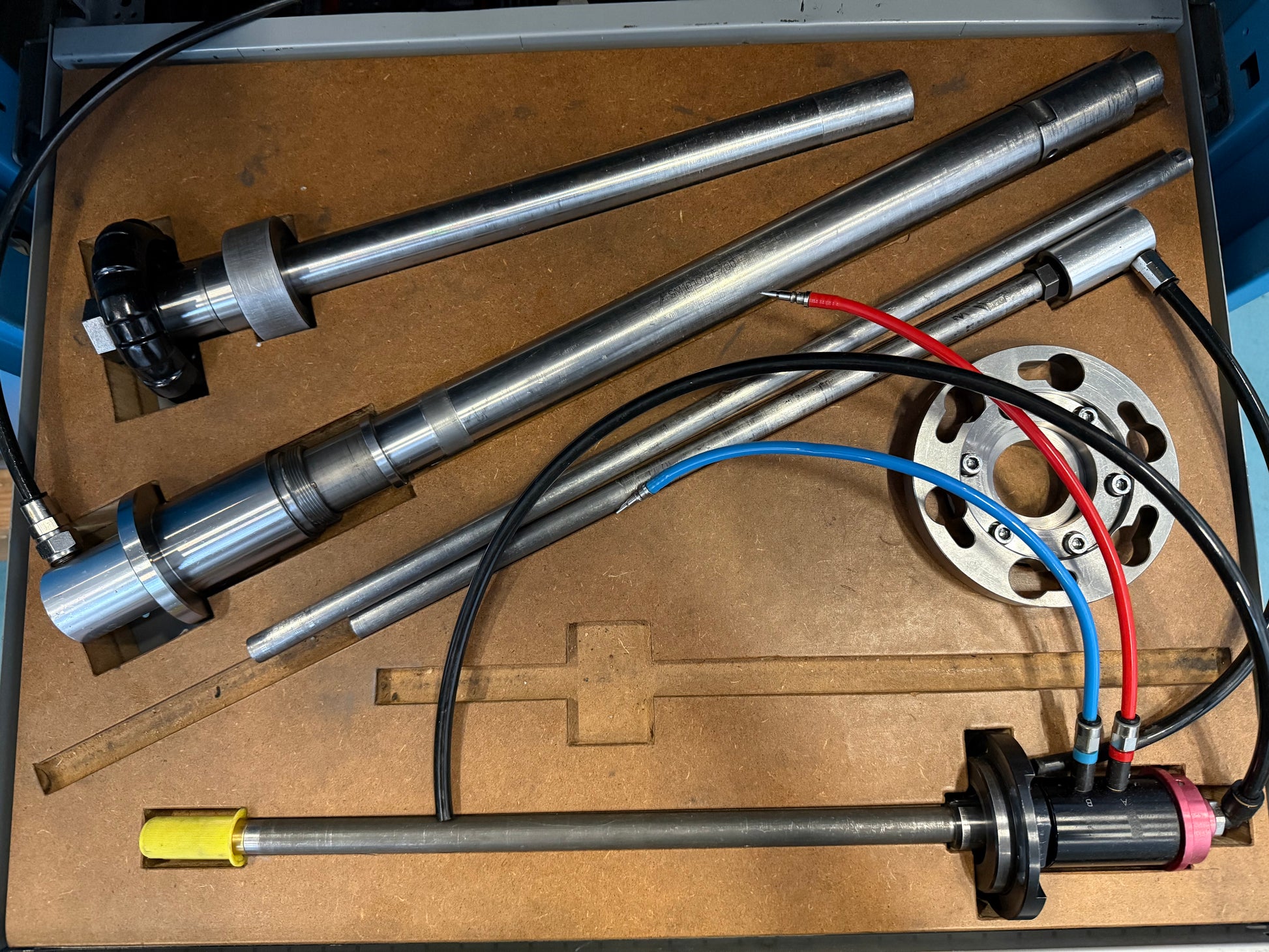

| Satz Aufnahmedorne | |

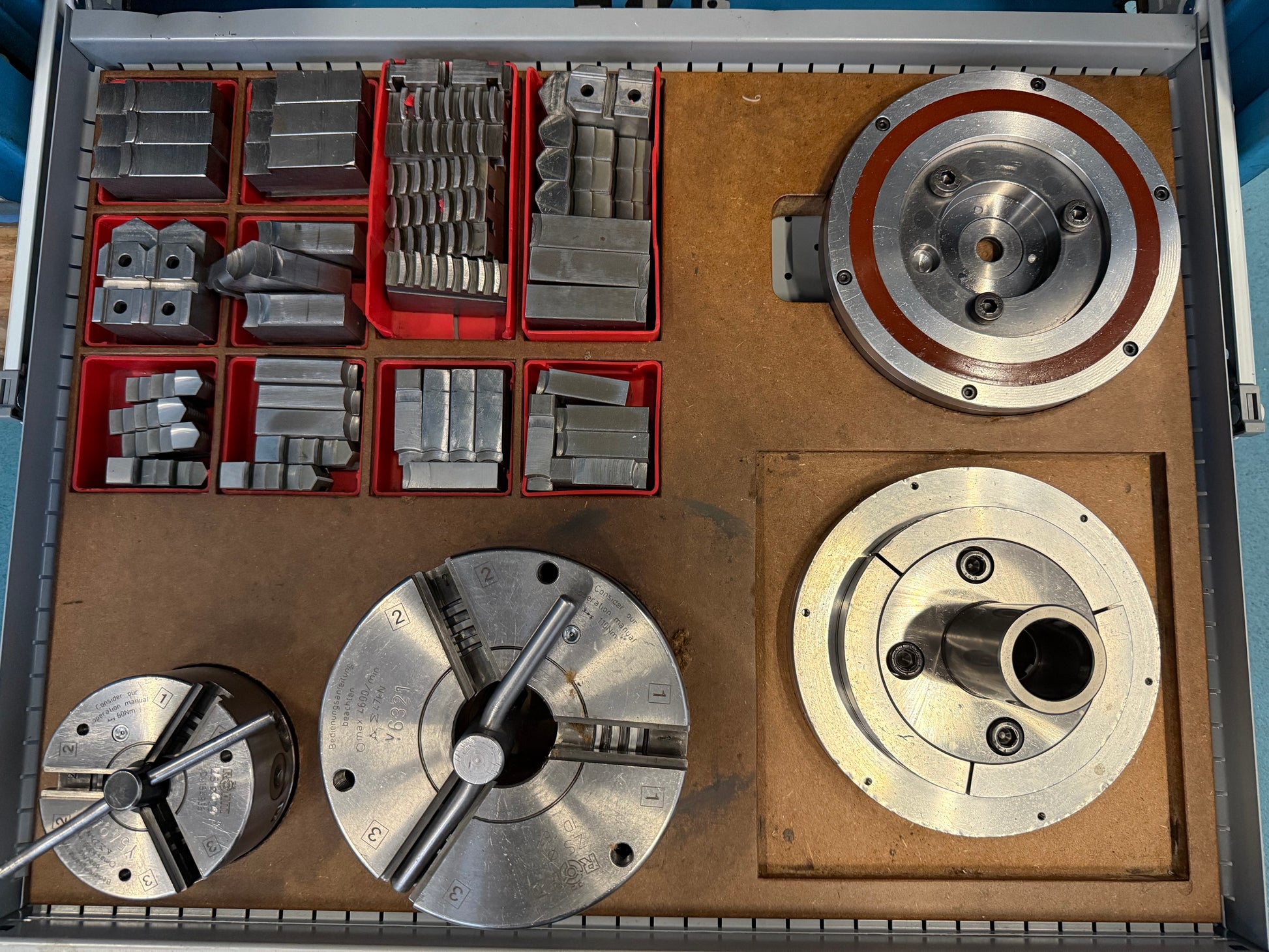

| 3-Backenfutter Ø | 100 mm / 125 mm / 160 mm |

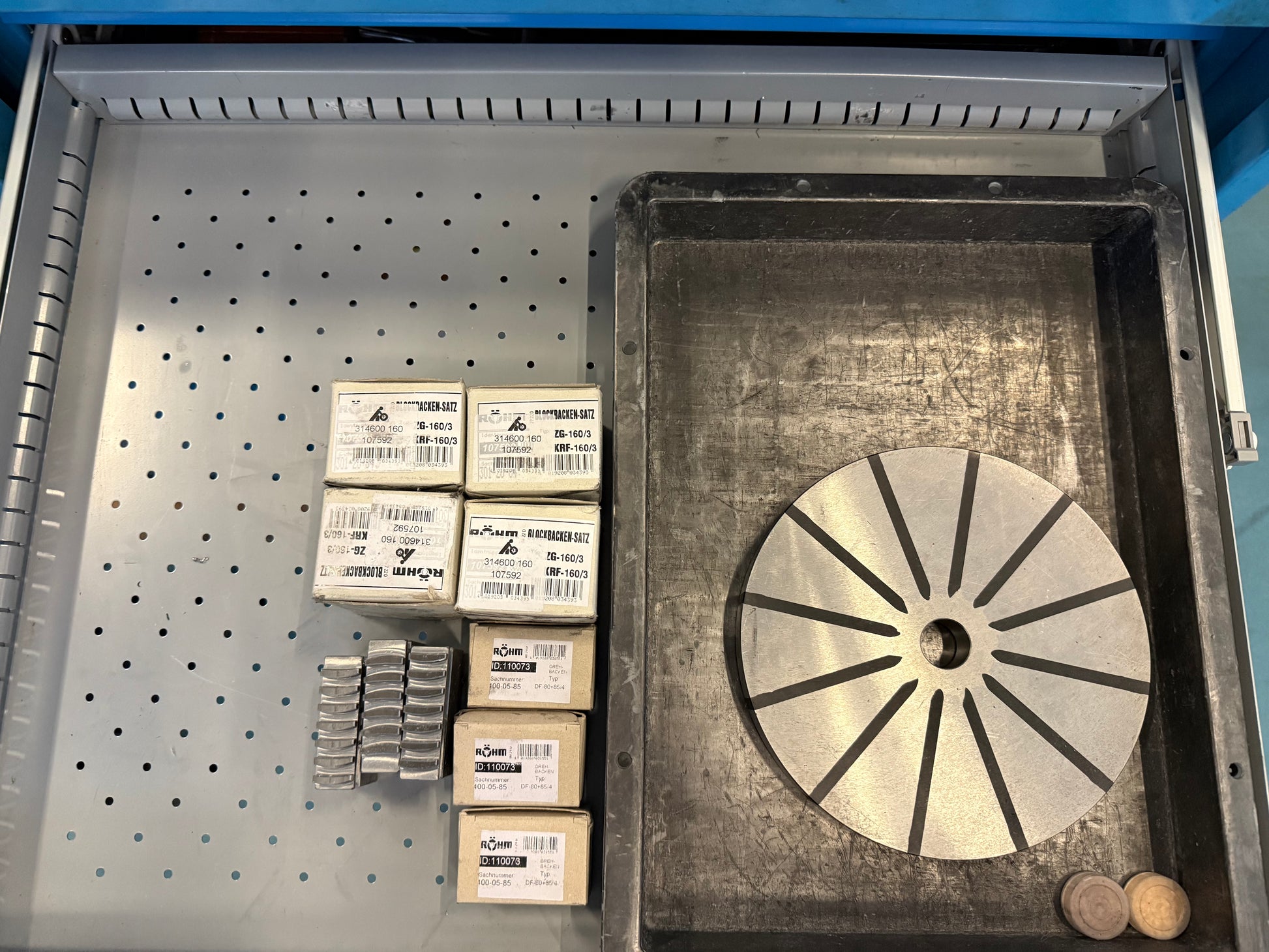

| Satz harte Backen | |
| Satz weiche Backen | |
| Beleuchtung | |
| Werkzeugschrank | |

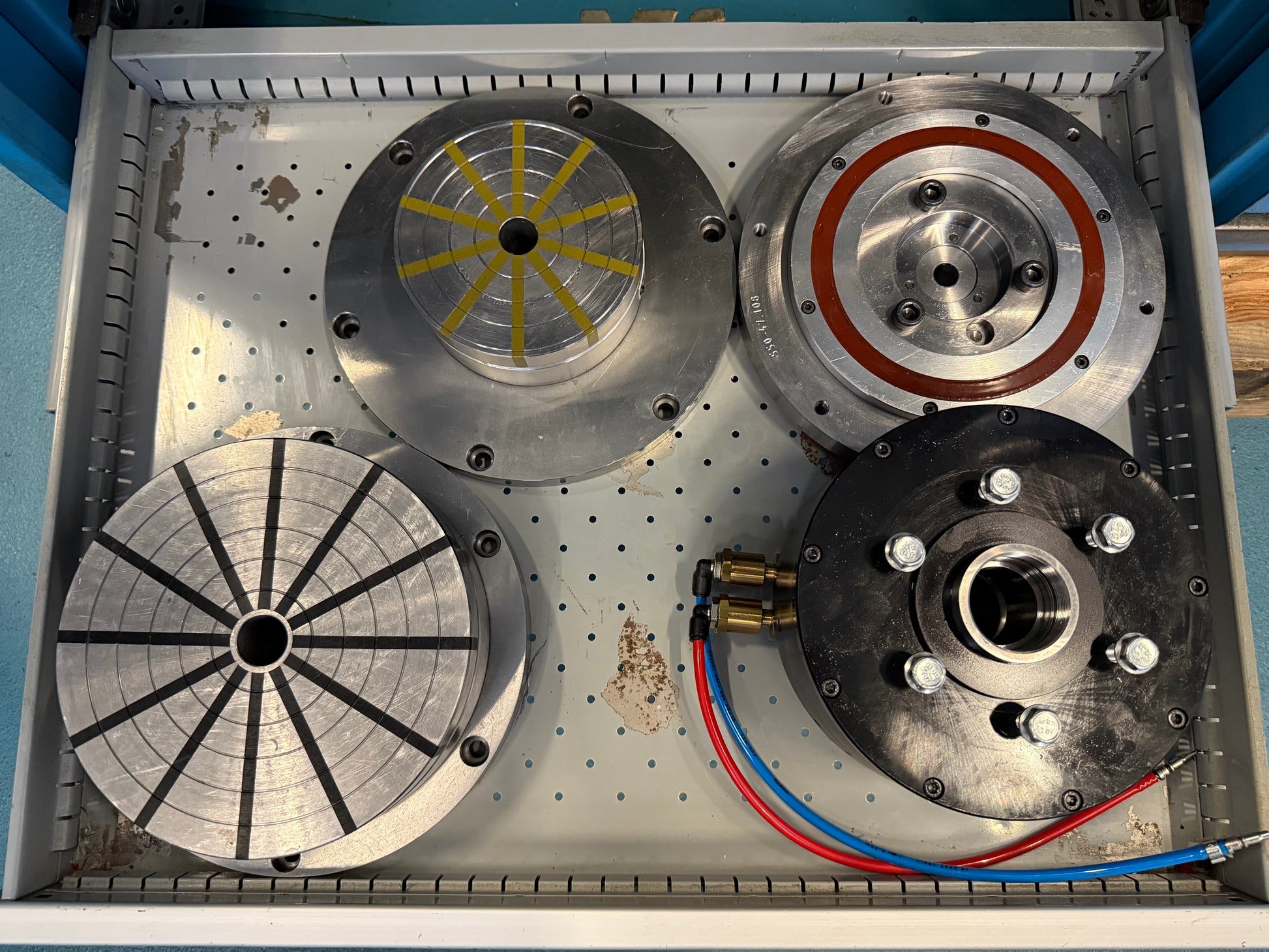

| Magnetfutter Durchmesser | 125 mm / 300 mm |
| Satz Bedienungsschlüssel | |

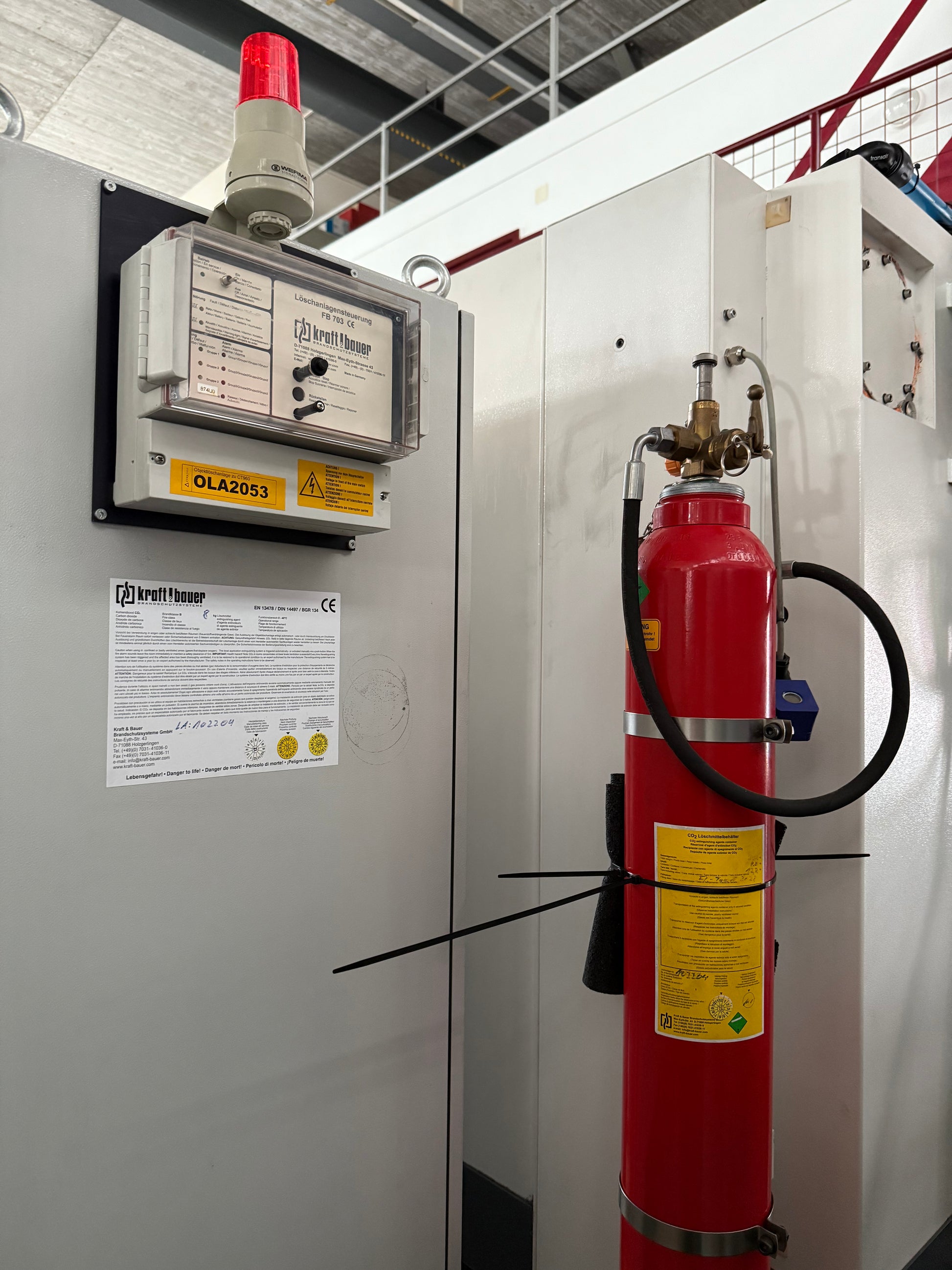

| Feuerlöschanlage | |

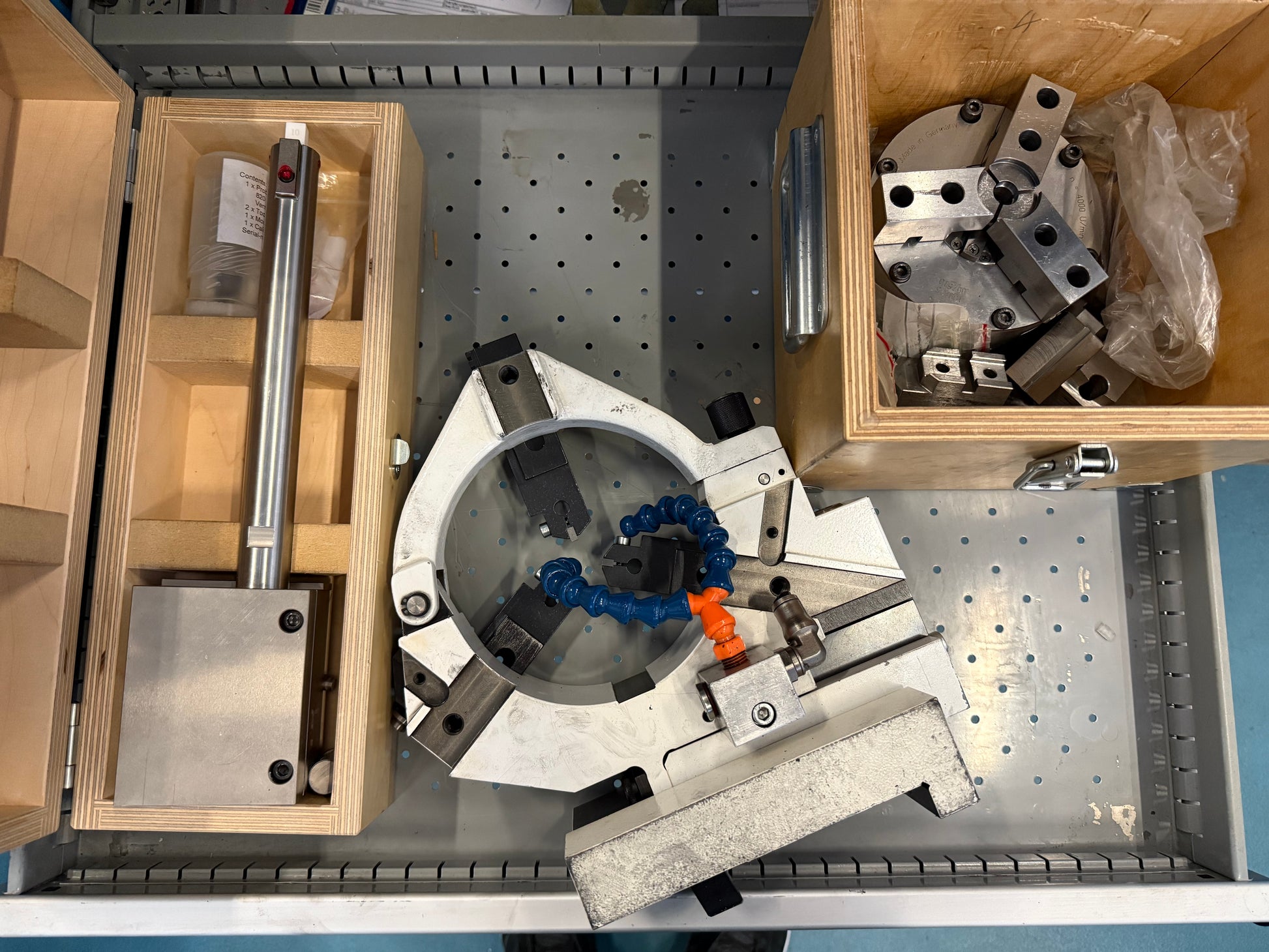

| Dreibacken Lünette aufklappbar | |
| Schaltschrank Klimagerät | |
| Elektronisches Handrad | |
| Aussenschleifspindel | 6000 t/min |

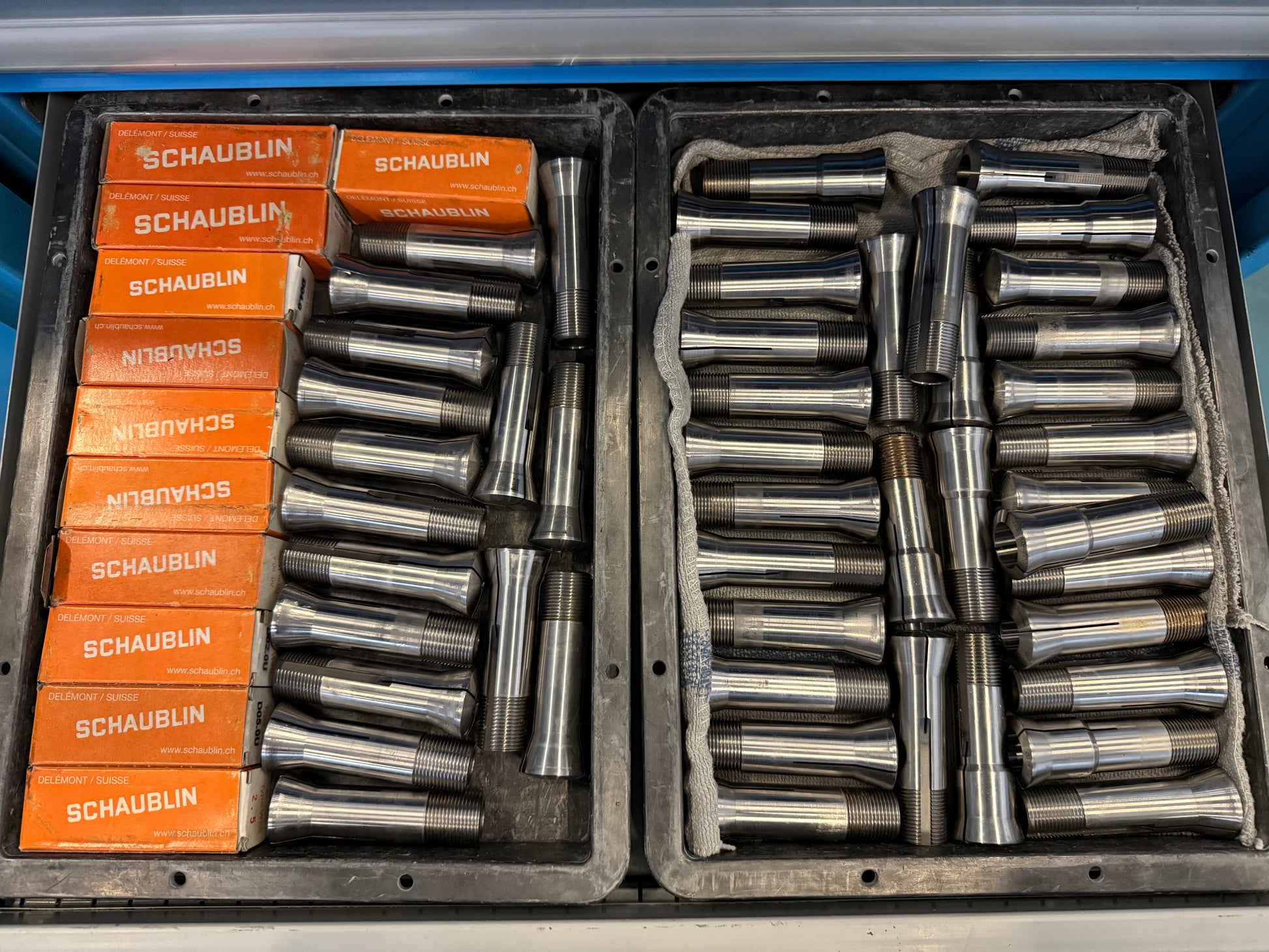

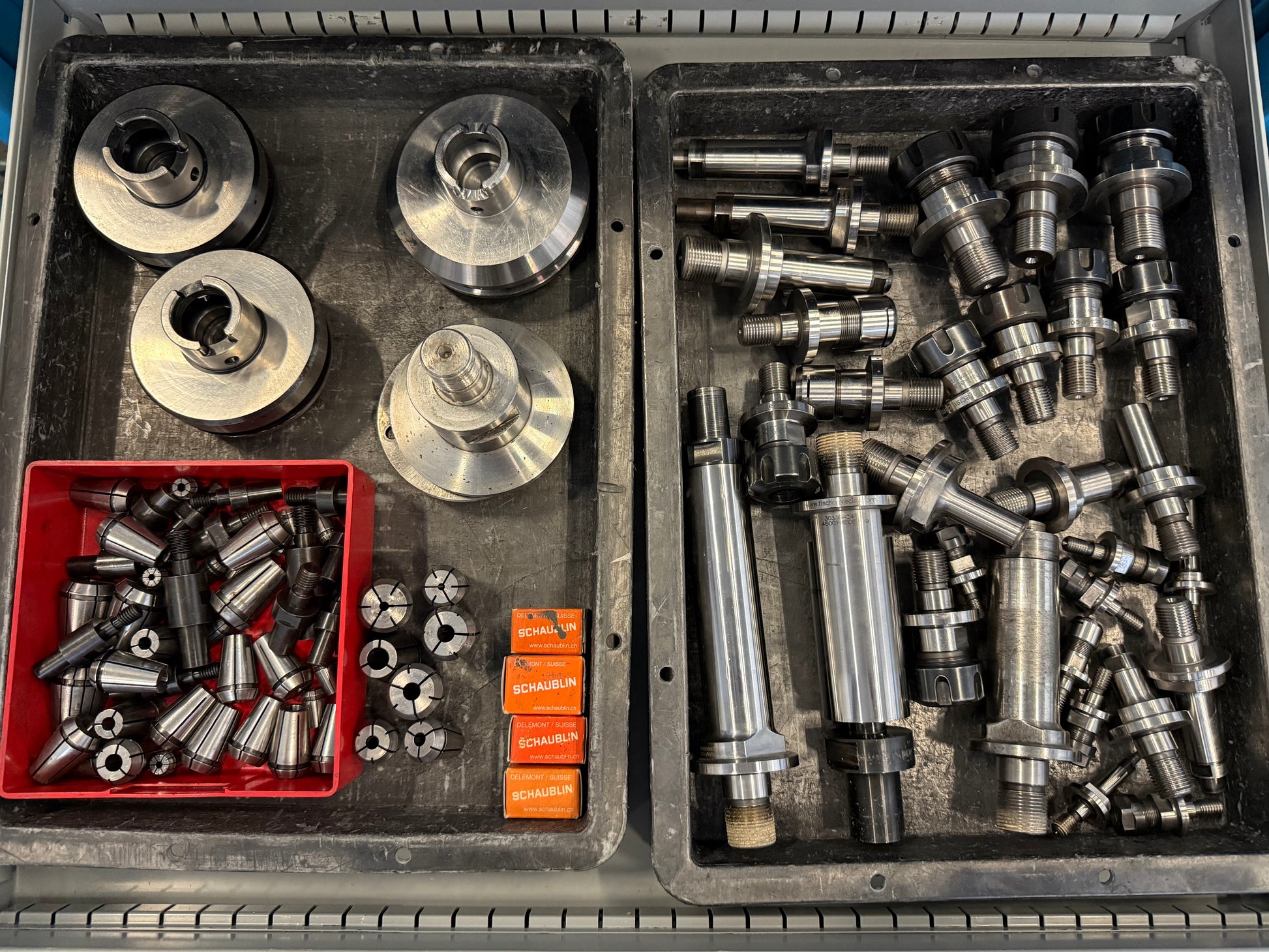

| Satz Spannzangen | |
| Kalibrierzubehör |
