TECHNICA ZSM 5100
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
TECHNICA ZSM 5100 ist eine Zentrumschleifmaschine, ausgelegt für hohe Präzision, Genauigkeit und Zuverlässigkeit. Bearbeitung von Ø 8–125 mm, Länge 50–1090 mm, Tischlast max. 120 kg; Zentrierbohrungswinkel 60°; Zentrierkegel Ø 1–60 mm. Schleifspindel Ø 32 mm; Schleifscheiben-geschw. Ø15: 45.000 t/min, Ø27: 22.500 t/min, Ø48: 13.000 t/min; Schleifspindel 0,25 kW; Verfahrweg Kopf max. 160 mm; Anschluss 400 V; Gewicht ~590 kg; Abmessungen L1120×B1070×H1950 mm. Zubehör: Erhöhung 470 mm, Staubabsaugung, Maschinenlampe, Schutzabdeckung. Erreicht enge Toleranzen; geeignet für Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt und Medizintechnik.
| Werkstückdurchmesser min. | 8 mm |
| Werkstückdurchmesser max. | 125 mm |
| Werkstücklänge min. | 50 mm |
| Werkstücklänge max. | 1090 mm |
| Max. Werkstückgewicht auf dem Tisch | 120 kg |
| Zentrierbohrungswinkel | 60 ° |
| Zentrierbohrungskegel Durchmesser min. | 1 mm |
| max. | 60 mm |
| Schleifspindeldurchmesser | 32 mm |
| Schleifspindeldrehzahl mit | |
| Schleifkörper 15 mm | 45000 t/min |
| Schleifkörper 27 mm | 22500 t/min |
| Schleifkörper 48 mm | 13000 t/min |
| Motorenleistung: | |
| Schleifspindel | 0.25 kW |
| Planeten-Hubbewegung | kW |
| Schleifkopfverstellung max. | 160 mm |
| Elektrischer Anschluss | 400 Volt |
| Maschinengewicht ca. | 590 kg |
| Abmessungen Maschine: | |
| Länge | 1120 mm |
| Breite | 1070 mm |
| Höhe | 1950 mm |

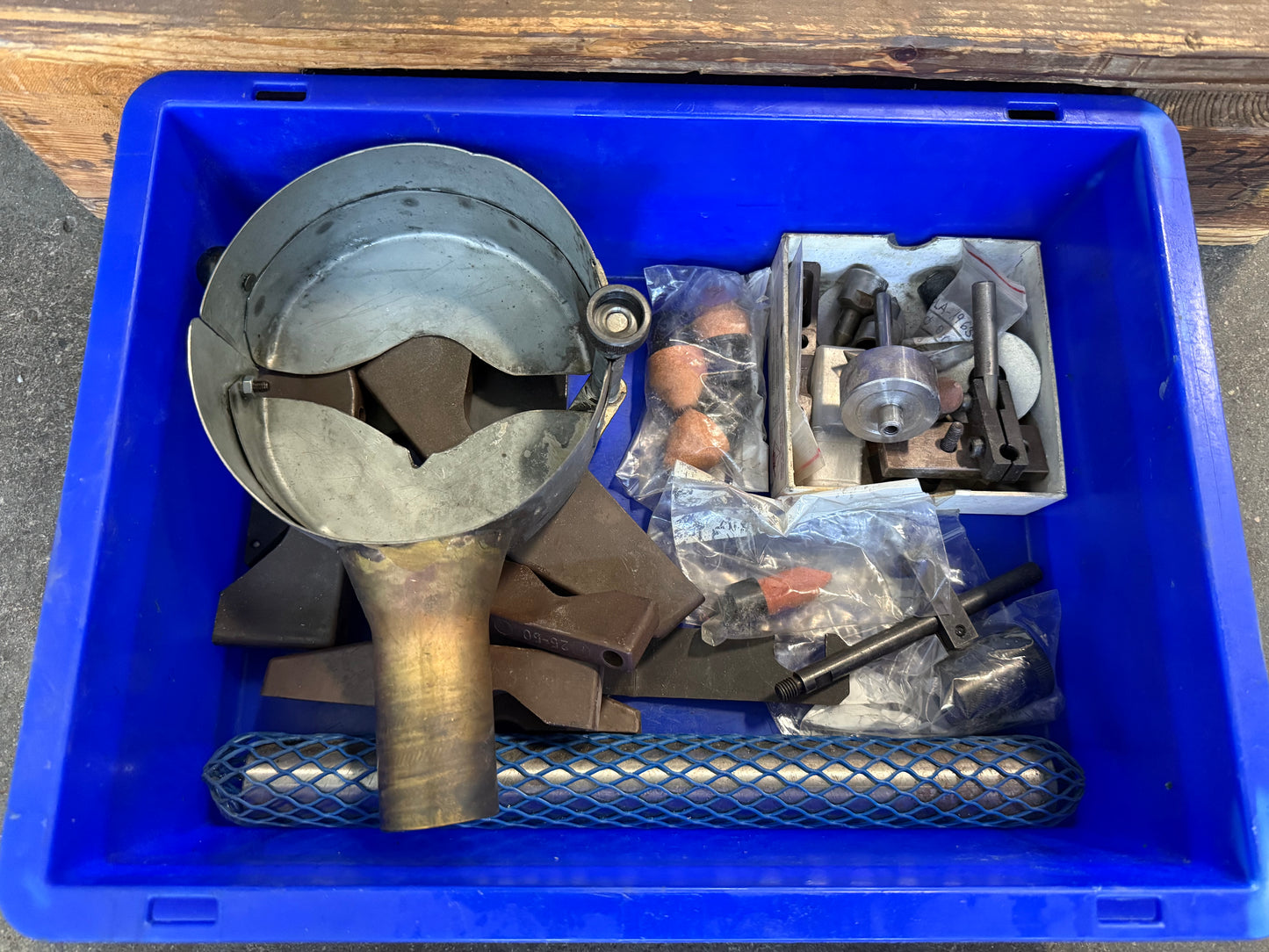

| Diverses Zubehör: | |
| Erhöhung | 470 mm |
| Staubabsaugung | |
| Maschinenlampe | |
| Schutzabdeckung |
