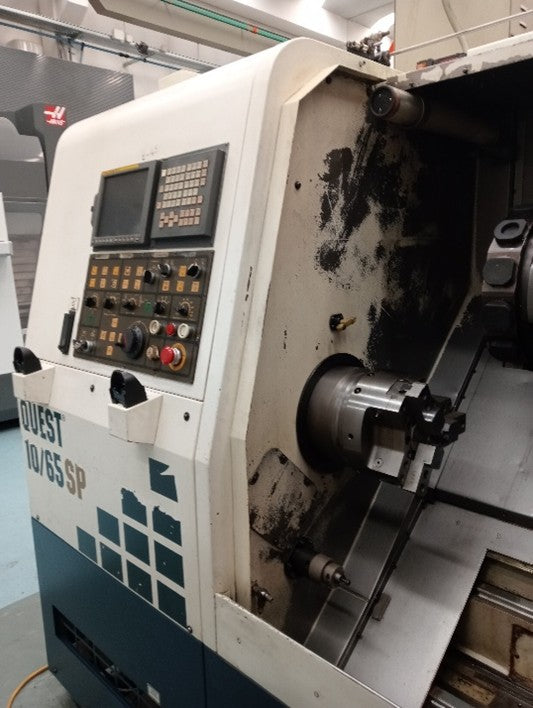

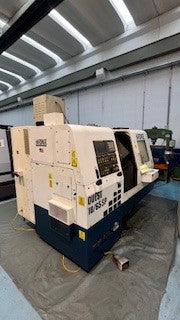

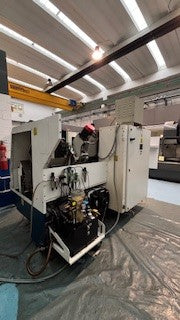

HARDINGE QUEST 10/65 SP
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
HARDINGE QUEST 65 SP ist eine CNC-Drehmaschine mit hoher Präzision, hoher Genauigkeit und Zuverlässigkeit. Schwingdurchmesser über Bett 519 mm; Spindelbohrung 74.5 mm; Stangendurchlass 65 mm; maximale Drehlänge 609.6 mm; Drehdurchmesser max. 228.6 mm. Wege Z 609.6 mm, X 86.2 mm; Eilgang Z 38 m/min, X 28 m/min; Revolver 12 Positionen. Drehzahlen 60–6000 t/min; Spindelleistung 26 kW, max. Drehmoment 290 Nm; Gegenspindel Bohrung 42 mm, 7.5 kW, 47 Nm. Anschluss 50 Hz 3x 230 V; Gewicht ≈5552 kg; Abmessungen L3844.3 x B943.1 x H905 mm. Zubehör: 3-Backenfutter, Kühlmitteleinrichtung, Späneförderer. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrmacherei, Maschinenbau.
Technische Daten ohne Gewähr
| Spitzenweite | 700 mm |
| Drehdurchmesser über Planschlitten | 220 mm |
| Drehdurchmesser über dem Bett | 350 mm |
| Drehlänge maximal | 500 mm |
| Drehdurchmesser maximal | 600 mm |
| Stangendurchlass | 65 mm |
| Längsweg (Z-Achse) | 770 mm |
| Planweg (X-Achse) | 310 mm |

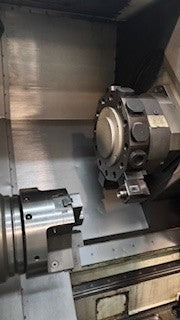

| Revolver: | |
| Anzahl Positionen | 12 |
| Angetriebene Werkzeuge Revolver | 12 |
| Drehzahlen | 8000 t/min |
| Werkzeugaufnahme: VDI | 30 |
| Hauptspindel: | |
| Spindelaufnahme: | A2-6 |
| C-Achse | |
| Spindeldrehzahlen: | |
| bis | 3500 t/min |
| Spindelleistung | 22 kW |
| Reitstock: | |
| Morse Konus | 4 CM |
| Pinolenhub | 500 mm |
| Maschinengewicht ca. | 7000 kg |
| Abmessungen Maschine: | |
| Länge | 3800 mm |
| Breite | 2000 mm |
| Höhe | 1900 mm |
| Diverses Zubehör: | |

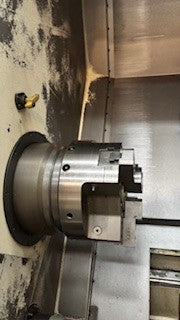

| 3-Backenfutter Ø | 250 mm |
| Kühlmitteleinrichtung | |
| Teilefänger | |

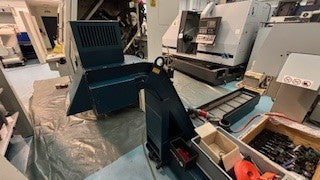

| Späneförderer | |

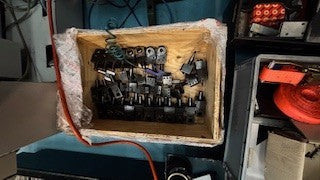

| Satz Werkzeughalter |
