ASTEC CDH-3 A
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
ASTEC CDH-3 A ist eine Startloch-Erodiermaschine mit hoher Präzision, Genauigkeit und Zuverlässigkeit. Daten: 3 Achsen; Tisch 500×360 mm, max. 300 kg; Verfahrwege X300 Y200 Z200 mm; Abstand Tisch-Pinole 220 mm; Wanne 820×550 mm; Elektroden Ø0,2–3,0 mm. Technik: Generator 40 A; Gesamtleistung 4,5 kVA; Netz 50 Hz 3x 200–440 V; Gewicht ~900 kg; Abmessungen 1200×1600×2000 mm; Wanne 20 l. Geeignet für enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 3 |
| Tischlänge | 500 mm |
| Tischbreite | 360 mm |
| Max. Werkstückgewicht auf dem Tisch | 300 kg |
| Längsverstellung (X-Achse) | 300 mm |
| Querverstellung (Y-Achse) | 200 mm |
| Höhenverstellug (Z-Achse) | 200 mm |
| Grösster Abstand von Tisch bis Pinole | 220 mm |
| Arbeitsbehälter Länge innen | 820 mm |
| Breite | 550 mm |
| Elektrodendurchmesser | 0.2 - 3.0 mm |

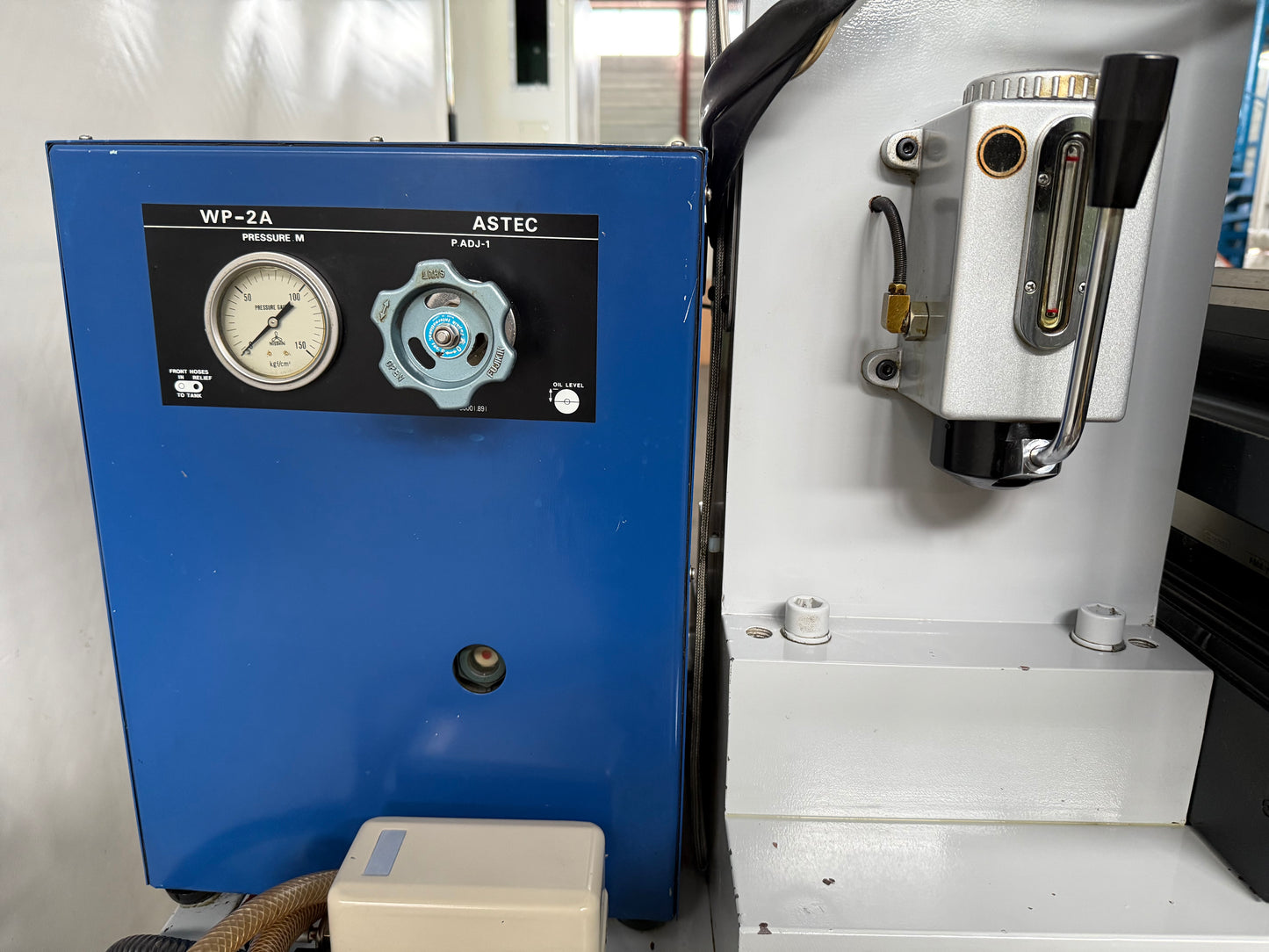

| Dielektrikum-Aggregat: | |
| Fassungsvermögen | 20 l |
| Generator: | |
| Leistung | 40 A |
| Gesamtleistungsbedarf | 4.5 kVA |
| Anschluss 50 Hz 3x | 200 - 440 Volt |
| Maschinengewicht ca. | 900 kg |
| Abmessungen Maschine: | |
| Länge | 1200 mm |
| Breite | 1600 mm |
| Höhe | 2000 mm |
