JUNG JF 520
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

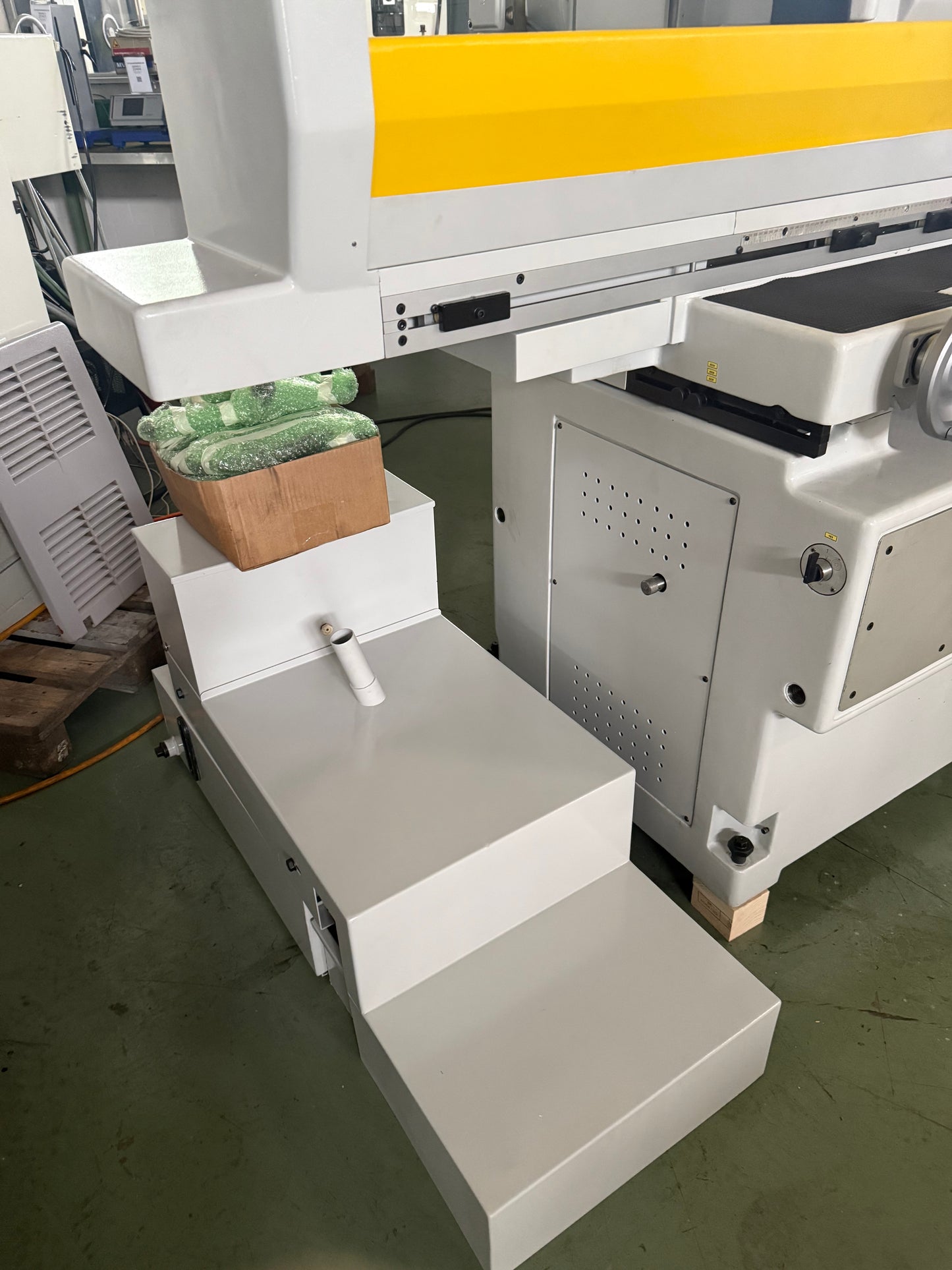

JUNG JF 520 ist eine Flachschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Tisch 600×200 mm, Schleiflänge 600 mm, Schleifbreite 230 mm, Schleifhöhe 400 mm; Abstand Tisch–Spindelmitte 500 mm; Verfahrwege X 700 mm, Y 200 mm. Technische Daten: Schleifscheibe Ø225×25 mm (Bohrung 50 mm), Drehzahlen 1000–4000 t/min (stufenlos), Tischgeschwindigkeit 1–24 m/min, Kriechgang 100–450 mm/min, Vertikalvorschub 1–400 mm; Anschluss 3×380 V 50 Hz; Schleifspindelmotor 1.1/3.6 CV; Gesamtleistung 8 kVA; Gewicht ≈1850 kg; Abmessungen 2250×1500×1850 mm. Zubehör: Teilapparat, Kühlmitteleinrichtung, Papierfilter, Elektro-Magnetspannplatte 500×200 mm, schwenkbare Magnetplatte 250×150 mm, Diamant-Abrichtvorrichtung, Abrichter auf Tisch, Profilabrichter DIAFORM, Digitalanzeige 2 Achsen HEIDEHAIN, Öl-Kühlaggregat. Erreicht enge Toleranzen; geeignet für Automobil, Uhrenbau, Werkzeugbau, Luftfahrt und Medizintechnik
Technische Daten ohne Gewähr
| Tischlänge | 600 mm |
| Tischbreite | 200 mm |
| Schleiflänge | 600 mm |
| Schleifbreite | 230 mm |
| Schleifhöhe | 400 mm |
| Hydraulisch | |
| mit automatischem Zyklus | |
| Grösster Abstand zwischen | |
| Tisch und Spindelmitte | 500 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 200 mm |
| Automatischer Quervorschub: | |
| Tischgeschwindigkeit: | |
| Stufenlos | |
| von | 1 m/min |
| bis | 24 m/min |
| Kriechgang: | |
| von | 100 mm/min |
| bis | 450 mm/min |
| Automatische Vertikalzustellung: | |
| von | 1 mm |
| bis | 400 mm |
| Schleifscheibendurchmesser | 225 mm |
| Schleifscheibenbreite | 25 mm |
| Schleifscheibenbohrung | 50 mm |
| Schleifscheibendrehzahlen: | |
| Stufenlos | |
| von | 1000 t/min |
| bis | 4000 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Schleifspindelmotor | 1.1 / 3.6 CV |
| Gesamtleistungsbedarf | 8 kVA |
| Maschinengewicht ca. | 1850 kg |
| Abmessungen Maschine: | |
| Länge | 2250 mm |
| Breite | 1500 mm |
| Höhe | 1850 mm |
| Diverses Zubehör: | |
| Teilapparat | |
| Kühlmitteleinrichtung | |
| Papierfilteranlage | |
| Elektro-Magnetspannplatte: | |
| Länge | 500 mm |
| Breite | 200 mm |
| Magnetplatte schwenkbar: | mm |
| Länge | 250 mm |
| Breite | 150 mm |
| Abrichtvorrichtung mit Diamant | |
| Diamant Abrichtvorrichtung auf Tisch | |
| Profilabrichtvorrichtung | DIAFORM |
| Digitalanzeige Anzahl Achsen: | 2 |
| Fabrikat | HEIDEHAIN |
| Oel-Kühlaggregat |
