MIKRON A 33/0
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

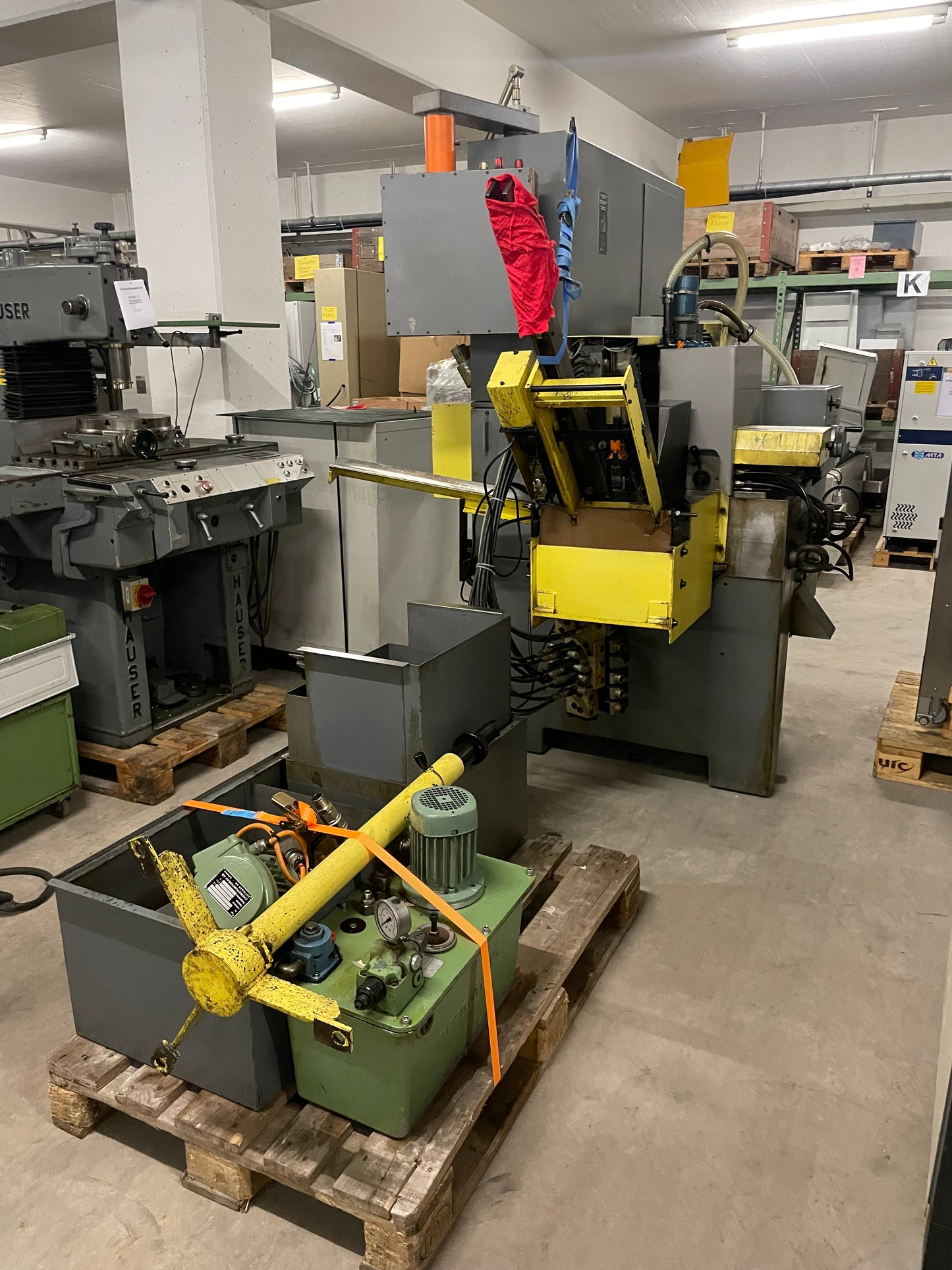

MIKRON A 33/0 ist eine Abwälzfräsmaschine, ausgelegt für hohe Präzision, grosse Genauigkeit und Zuverlässigkeit. Arbeitsbereich: Ø max 80 mm; Modul max 2; Werkstücklänge 2–200 mm; Zähne 3–1200; Spiralwinkel links/rechts 45°. Technische Daten: Walzfräser Ø max 50 mm, Fräserverschiebung 25 mm; Fräserdrehzahlen 17 Stufen 212–2000 t/min; Vorschübe axial 0,05–2 mm/Zahn, radial 0,2–200 mm/Zahn; Anschluss 3x380 V 50 Hz; Antrieb Frässpindel 4 kW; Gewicht ≈1800 kg; Abmessungen L1780×B1540×H2000 mm. Erreicht enge Toleranzen; geeignet für Automotive, Uhrentechnik, Werkzeugmaschinenbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
| Arbeitsbereich: Durchm. max. | 80 mm |
| Modul max. | mm |
| Grösstes Modul | 2 |
| Werkstücklänge max. | 200 mm |
| Werkstücklänge min. | 2 mm |
| Zähnezahl min. | 3 |
| Zähnezahl max. | 1200 |
| Steigungswinkel der Spiralen: | |
| linksgängig | 45 ° |
| rechtsgängig | 45 ° |
| Walzfräser: | |
| Max. Durchmesser | 50 mm |
| Grösste Fräserverschiebung | 25 mm |
| Fräserdrehzahlen: | |
| Anzahl (Stufen) | 17 |
| von | 212 t/min |
| bis | 2000 t/min |
| Vorschübe: | |
| axial von | 0.05 mm/t |
| bis | 2 mm/t |
| radial von | 0.2 mm/t |
| radial von | mm/min |
| bis | 200 mm/t |
| Anschluss 50 Hz 3x | 380 Volt |
| Antrieb Frässpindel | 4 kW |
| Maschinengewicht ca. | 1800 kg |
| Abmessungen Maschine: | |
| Länge | 1780 mm |
| Breite | 1540 mm |
| Höhe | 2000 mm |
| Geeignet zum Verzahnen von: | |
| (z.T. mit Spezialausrüstung) | |
| Stirnräder | |
| Ritzel | |
| Schneckenräder | |
| Herstellbare Gewindeformen: | |
| Geradeverzahnungen | |
| Schrägverzahnungen |
