DMG DMU 60 T
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
DMG DMU 60 T ist ein 3‑Achsen Bearbeitungszenter für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1000×600 mm, 9 T‑Nuten (63 mm, 14H7), Belastung 400 kg; Wege X630 Y560 Z560 mm; WT 20 Plätze (Ø80/130 mm, L315 mm, 8 kg). SK40 (DIN69871), 20–12.000 min⁻¹; Vorschub 20–10.000 mm/min; Eilgang X/Y 26 m/min Z 20 m/min; Spindel 7,5 kW; 400 V; Gewicht ≈6500 kg; Abm. 2880×2135×2827 mm. Zubehör: Werkzeughalter, Kühlmitteleinrichtung, Lampe. Erreicht enge Toleranzen; Branchen: Automotive, Uhrentechnik, Werkzeugbau, Luftfahrt, Medizintechnik
| Anzahl Achsen total | 3 |
| Tischlänge | 1000 mm |
| Tischbreite | 600 mm |
| Anzahl T-Nuten: | 9 |
| Abstand der T-Nuten | 63 mm |
| T-Nutenbreite | 14H7 mm |
| Max. Werkstückgewicht auf dem Tisch | 400 kg |
| Längsweg (X-Achse) | 630 mm |
| Querweg (Y-Achse) | 560 mm |
| Vertikalweg (Z-Achse) | 560 mm |
| 4. Achse | |
| Max. Werkstückgewicht auf dem Tisch | 350 kg |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 20 |
| Werkzeugdurchmesser | 80 mm |
| Durchmesser bei freien Nebenplätzen | 130 mm |
| Maximale Werkzeuglänge | 315 mm |
| Werkzeuggewicht max. | 8 kg |
| Werkzeugaufnahme: SK | 40 DIN 69871 |
| Vertikalspindeldrehzahlen: | |
| Stufenlos | |
| von | 20 t/min |
| bis | 12000 t/min |
| Vorschubgeschwindigkeit | 20 - 10000 mm/min |
| Eilgang: Längs | 26 m/min |
| Eilgang: Quer | 26 m/min |
| Eilgang: Vertikal | 20 m/min |
| Weg der Vertikalpinole | 90 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 7.5 kW |
| Maschinengewicht ca. | 6500 kg |
| Abmessungen Maschine: | |
| Länge | 2880 mm |
| Breite | 2135 mm |
| Höhe | 2827 mm |
| Diverses Zubehör: | |

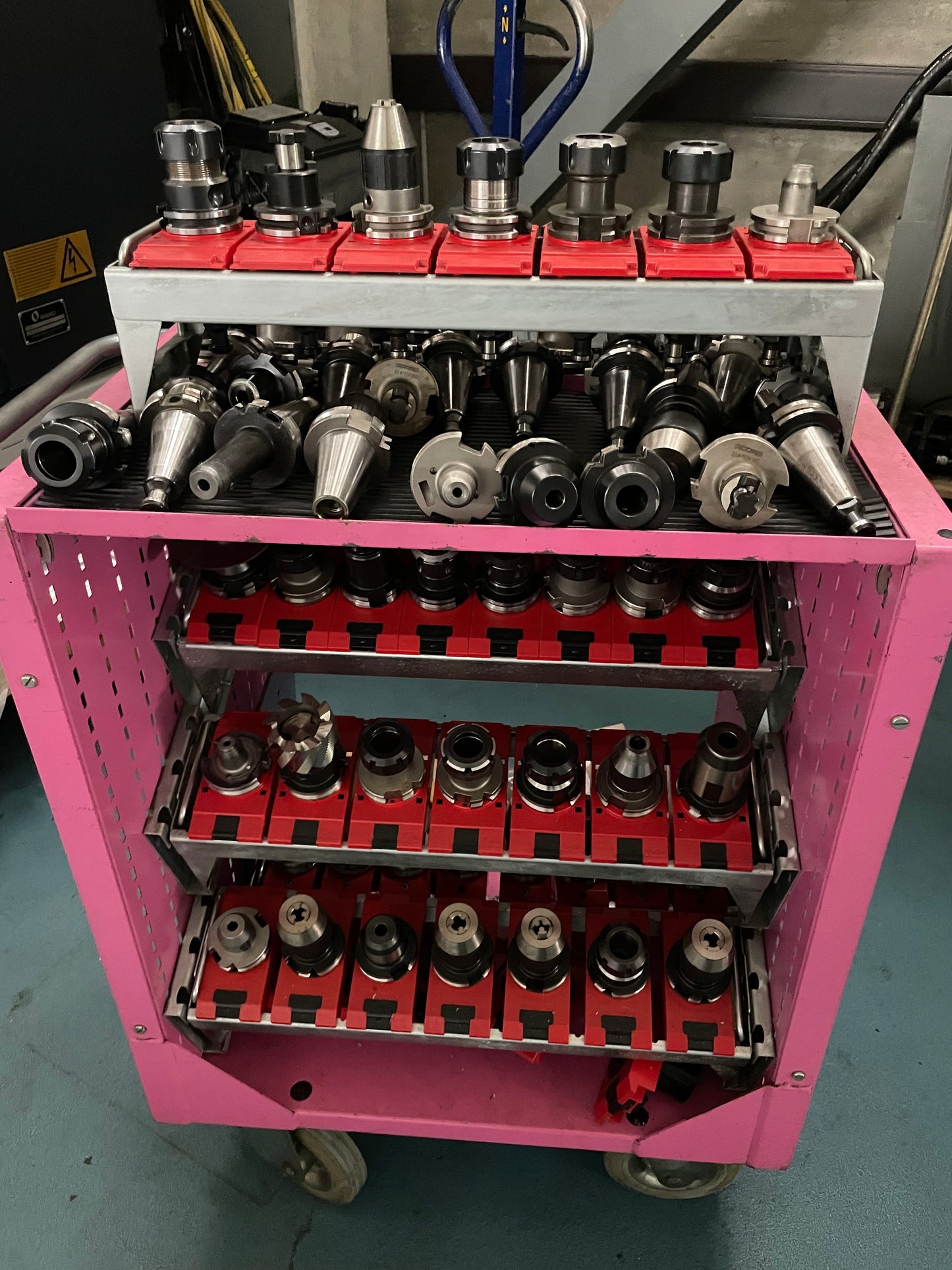

| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | |
| Beleuchtung |
