023145 - SUPERMAX YCM - V 65A
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Achsen total | 4 |
| Tischlänge | 840 mm |
| Tischbreite | 420 mm |
| Anzahl T-Nuten: | 4 |
| Abstand der T-Nuten | 100 mm |
| T-Nutenbreite | 18 mm |
| Max. Werkstückgewicht auf dem Tisch | 350 kg |
| Längsweg (X-Achse) | 650 mm |
| Querweg (Y-Achse) | 410 mm |
| Vertikalweg (Z-Achse) | 615 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 20 |
| Werkzeugdurchmesser | 80 mm |
| Werkzeugdurchmesser max. | 300 mm |
| Werkzeuggewicht max. | 6 kg |
| Werkzeugaufnahme: BT | 40 |
| Abstand zwischen Spindelnase und Tisch | 135 - 750 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 45 t/min |
| bis | 8000 t/min |
| Vorschubgeschwindigkeit | 10000 mm/min |
| Eilgang | 16 m/min |
| Eilgang: Quer | 16 m/min |
| Eilgang: Vertikal | 16 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 5.5 kW |
| Spindelleistung | 3.7 / 5.5 kW |
| Gesamtleistungsbedarf | 17 kW |
| Maschinengewicht ca. | 3600 kg |
| Abmessungen Maschine: | |
| Länge | 2770 mm |
| Breite | 2110 mm |
| Höhe | 1930 mm |

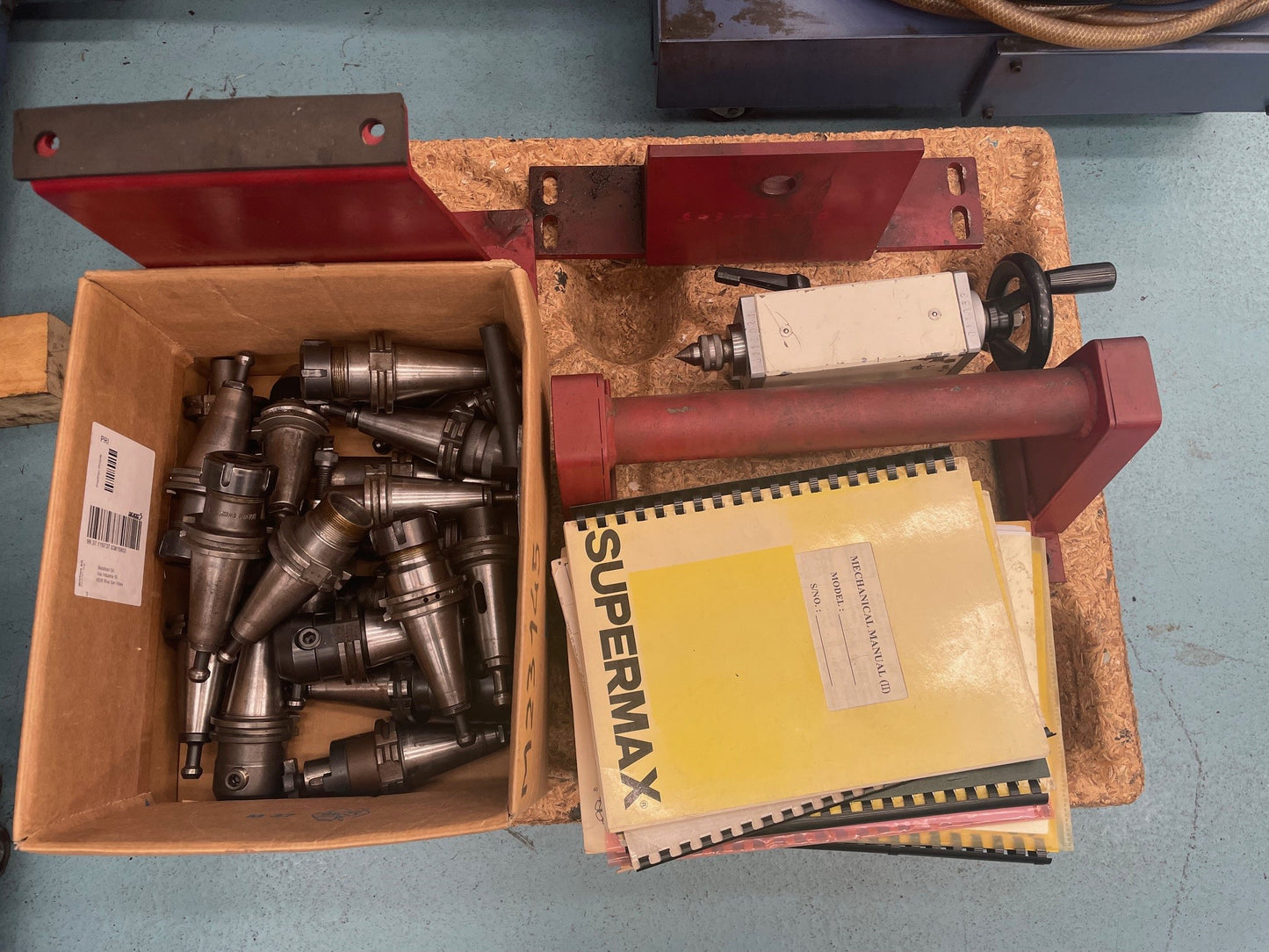

| Diverses Zubehör: | |
| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | 130 l |
| Teilapparat 4. Achse | |
| mit Reitstock | |
| Elektronisches Handrad | |
| Lampe | |
| Zustandsleuchte |
