STAR SB-20R type N
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

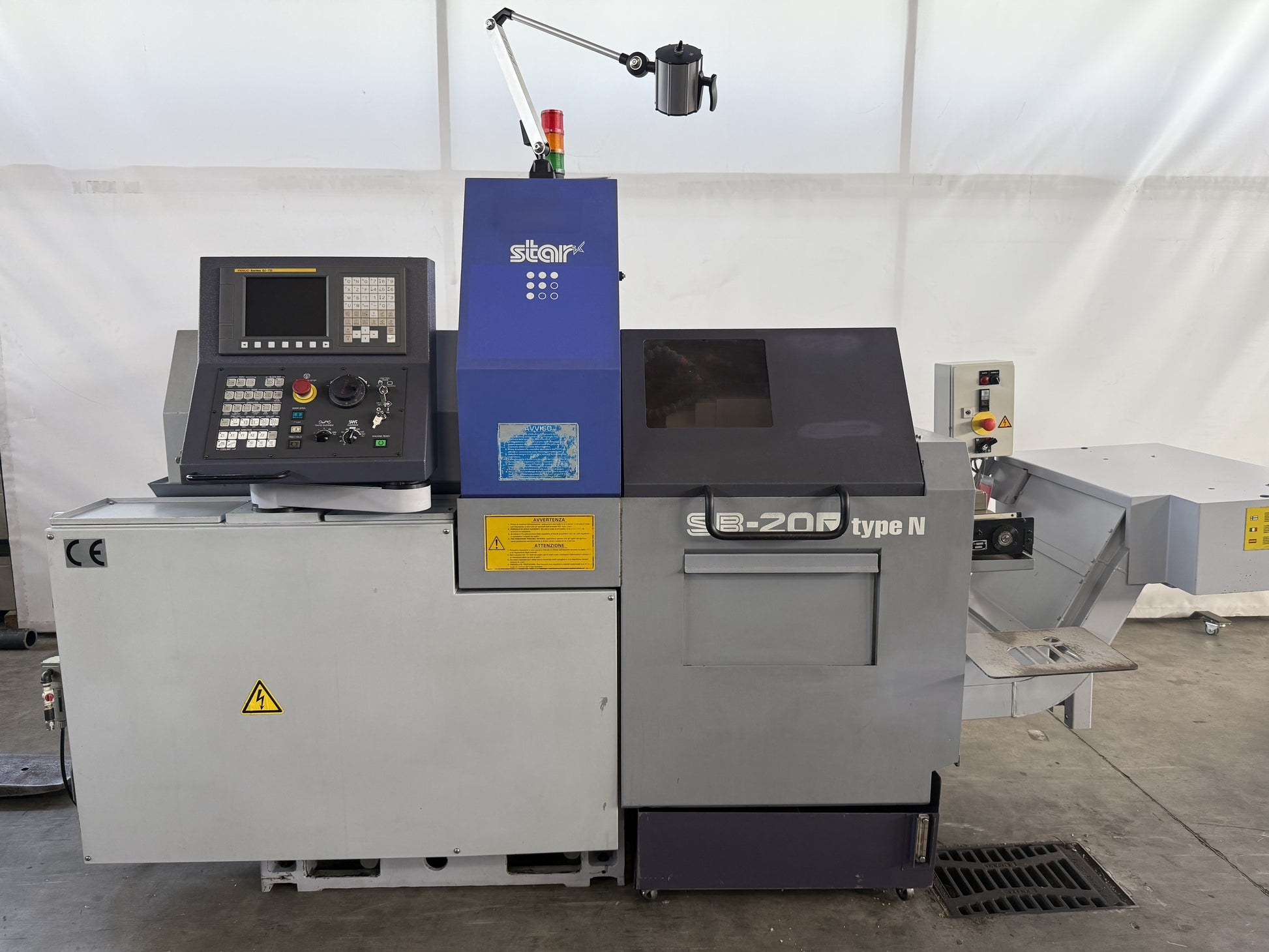

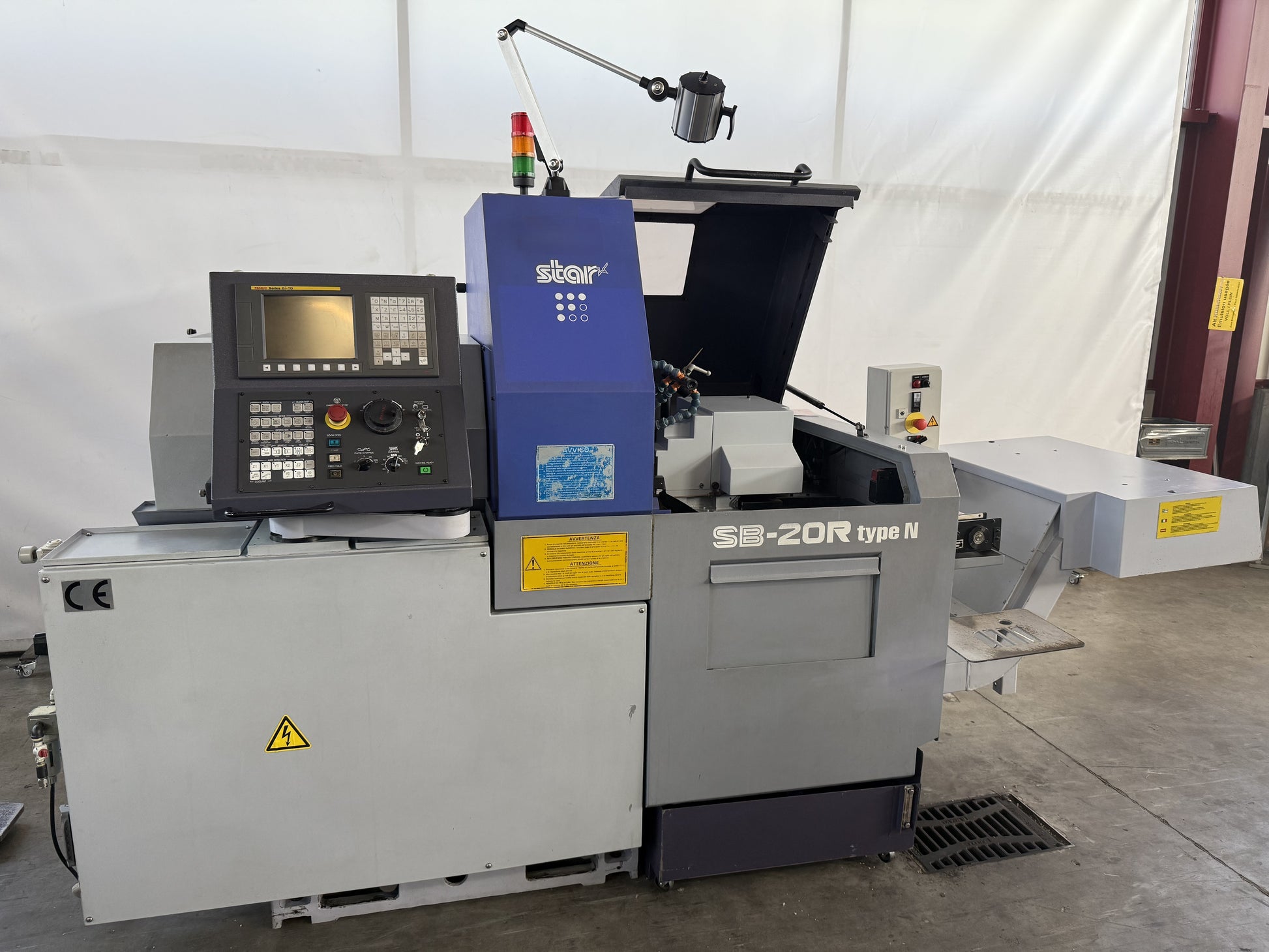

STAR SB-20R type N ist ein CNC-Langdrehautomat (CNC Swiss) für hochpräzise, sehr genaue und zuverlässige Bearbeitung. Kapazitäten: Aussendurchmesser max 20 mm, Bohrdurchmesser max 10 mm, Gewinde max 8 M; 5 Achsen gesamt, C-Achse Auflösung 0.001°. Technische Daten: Spindeldrehzahlen stufenlos 500–10000 t/min, Eilgang 35 m/min, Spindelmotor 2.2/3.7 kW, Gesamtleistung 3.7 kVA, Anschluss 50 Hz 3x 400 V, Gewicht ≈1800 kg, Abmessungen L2070 × B1770 × H1760 mm. Zubehör: C-Achse, Teiletransportband, Späneförderer, Kühlmitteleinrichtung, Schnittstellen RS232 und USB. Erreicht enge Toleranzen; geeignet für Automotive, Uhrentechnik, Werkzeugmaschinenbau, Luftfahrt und Medizin.
| Anzahl Achsen total | 5 |
| Aussendurchmesser max. | 20 mm |
| Bohrdurchmesser max. | 10 mm |
| Gewindedurchmesser max. | 8 M |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 500 t/min |
| bis | 10000 t/min |
| C-Achse (Spindel,Auflösung) | 0.001 ° |

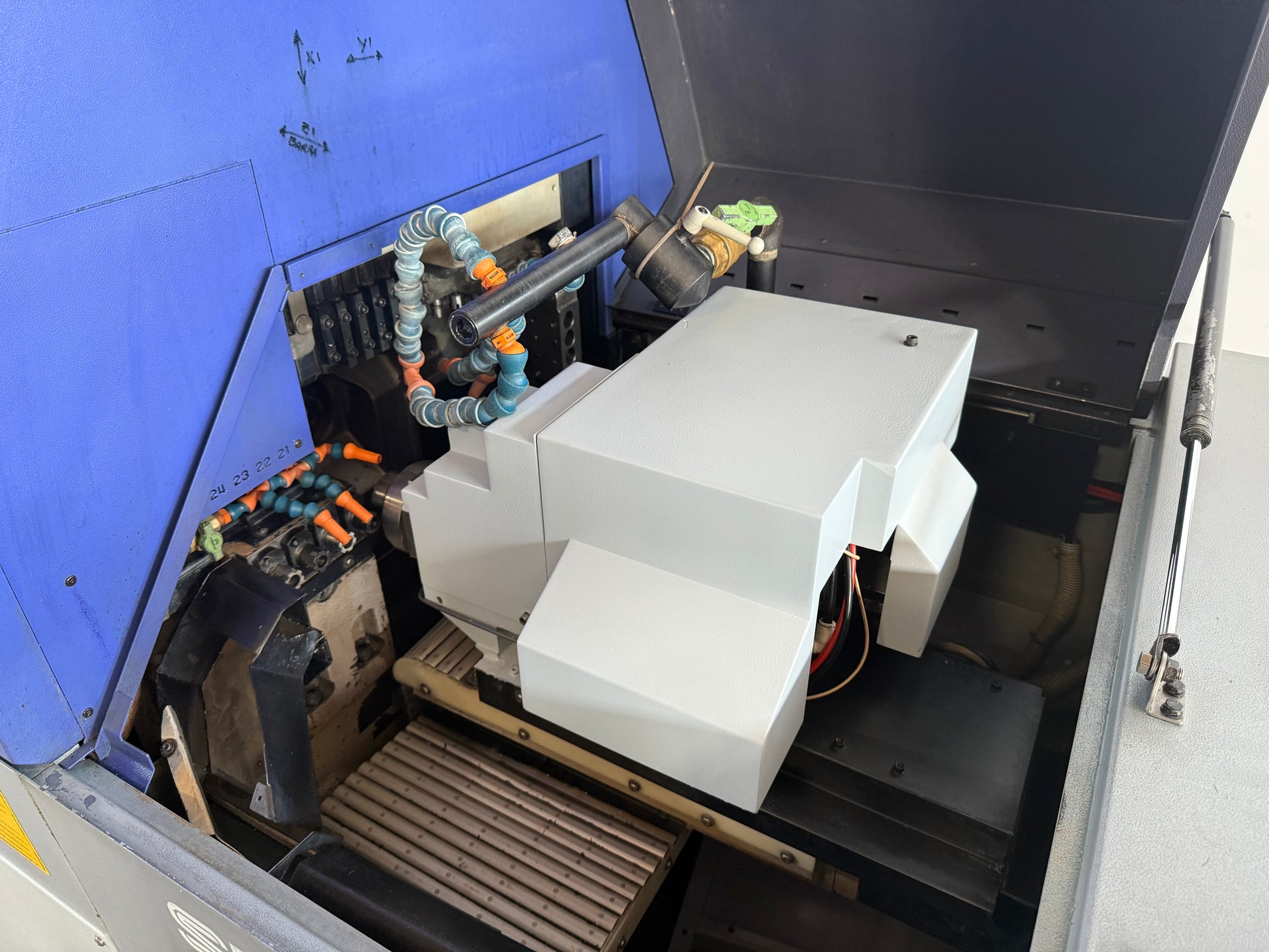

| Werkzeugträger: | |
| Anzahl | 4 |
| Anzahl Werkzeuge | 17 |
| Anzahl angetriebene Werkzeuge | 4 |
| Drehwerkzeuge | 6 pce |
| Querbearbeitungswerkzeuge | 3 pce |
| Gegenbearbeitung: | |
| Anzahl Werkzeuge | 4 |
| Bohrwerkzeuge | 4 pce |
| Eilgang | 35 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 2.2 / 3.7 kW |
| Gesamtleistungsbedarf | 3.7 kVA |
| Maschinengewicht ca. | 1800 kg |
| Abmessungen Maschine: | |
| Länge | 2070 mm |
| Breite | 1770 mm |
| Höhe | 1760 mm |

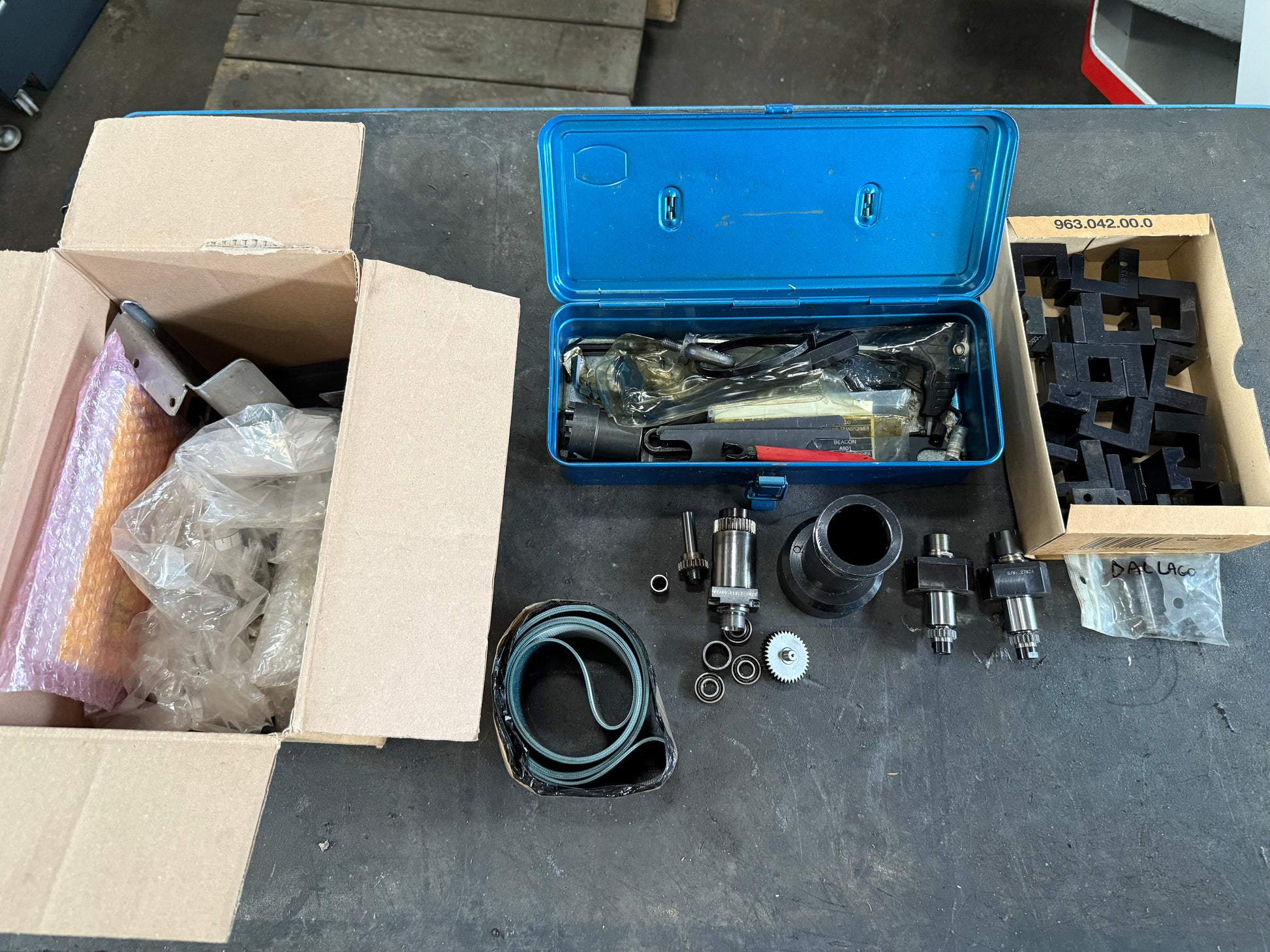

| Diverses Zubehör: | |
| C-Achse | |
| Teiletransportband | |
| Späneförderer | |

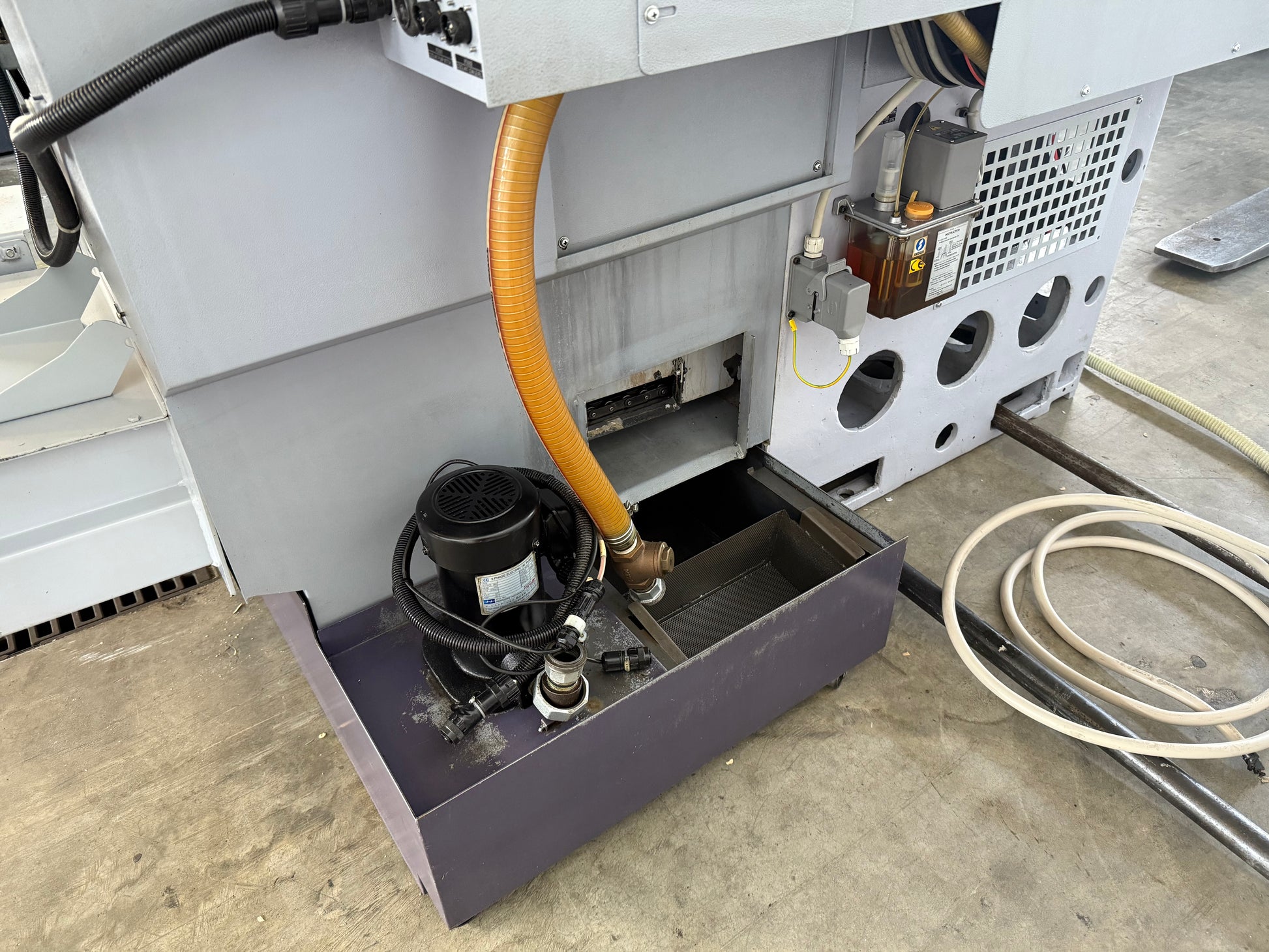

| Kühlmitteleinrichtung | |

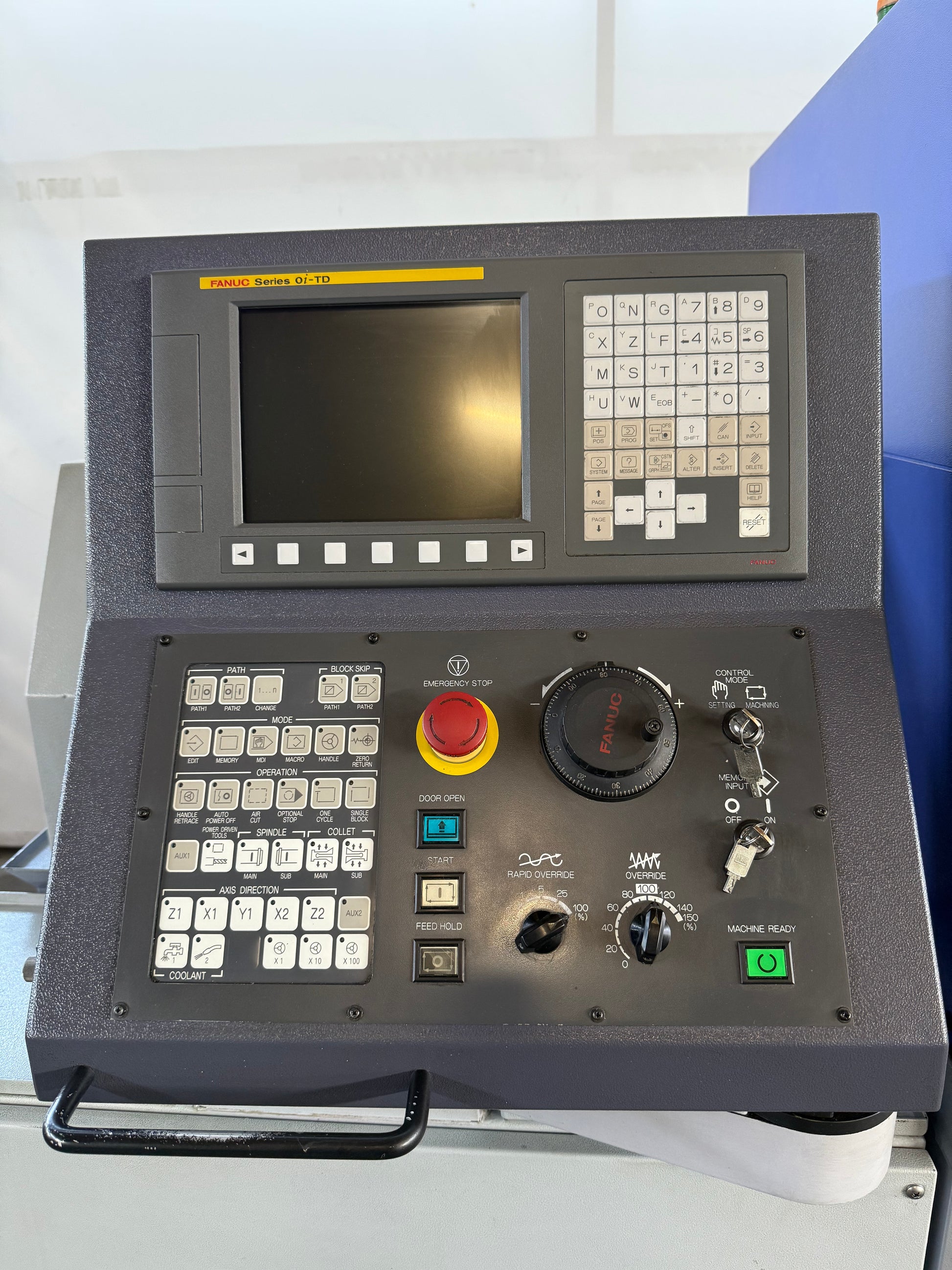

| Schnittstelle RS 232 | |
| Schnittstelle USB |
