AWEA AF-610 ist ein 3-Achsen Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 700×450 mm, 4 T-Nuten 14 mm, Tischlast 450 kg; Verfahrwege X610, Y420, Z420 mm; Werkzeugmagazin 20 Plätze, Werkzeug-Ø 63 mm (100 mm mit freien Plätzen), Länge 200 mm, Gewicht max 4 kg. Aufnahme ISO 40; Spindeldrehzahl stufenlos 0–12.000 t/min; Vorschub 1–10.000 mm/min; Spindelmotor 5,5/7,35 kW; Netz 3x400 V 50 Hz; Gesamtleistung 24 kVA; Spindelkühlung 25 bar; Maschinengewicht ca. 3500 kg; Abmessungen 2600×2150×2500 mm. Ausstattung: Kühleinrichtung, Späneförderer, elektronisches Handrad, Lampe, Spindelkühlung, RS232-Schnittstelle, automatische Zentralschmierung, Zustandsleuchte. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhrenindustrie, Werkzeugmaschinenbau.
| Tischlänge | 700 mm |
| Tischbreite | 450 mm |
| Anzahl T-Nuten: | 4 |
| T-Nutenbreite | 14 mm |
| Max. Werkstückgewicht auf dem Tisch | 450 kg |
| Längsweg (X-Achse) | 610 mm |
| Querweg (Y-Achse) | 420 mm |
| Vertikalweg (Z-Achse) | 420 mm |
| Werkzeugmagazin Anzahl Werkzeugplätze | 20 |
| Werkzeugdurchmesser max. | 63 mm |
| Durchmesser bei freien Nebenplätzen | 100 mm |
| Maximale Werkzeuglänge | 200 mm |
| Werkzeuggewicht max. | 4 kg |
| Werkzeugaufnahme: ISO | 40 |
| Abstand zwischen Spindelnase und Tisch | 150 - 600 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 12000 t/min |
| Vorschubgeschwindigkeit | 1 - 10000 mm/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 5.5 / 7.35 kW |
| Gesamtleistungsbedarf | 24 kVA |
| Maschinengewicht ca. | 3500 kg |
| Kühlmittel durch die Spindel (IKZ) | 25 bar |
| Länge | 2600 mm |
| Breite | 2150 mm |
| Höhe | 2500 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Späneförderer | |
| Elektronisches Handrad | |
| Lampe | |

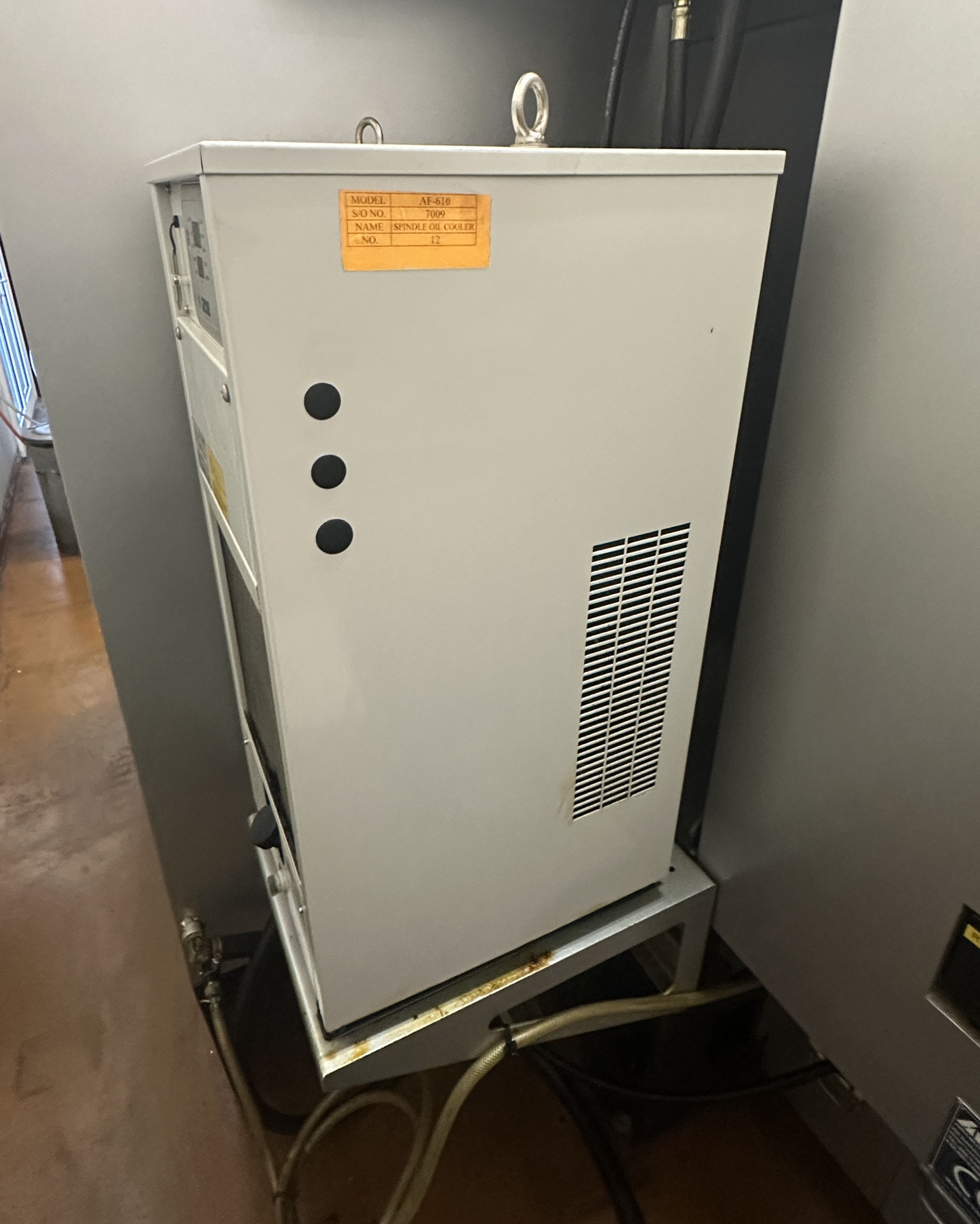

| Spindelkühlung | |
| Schnittstelle RS 232 | |
| Automatische Zentralschmierung | |
| Zustandsleuchte |
