STAR SB 16 D
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
STAR SB 16 D ist ein CNC‑Langdrehautomat (Swiss‑Type) für hochpräzise, genaue und zuverlässige Bearbeitung. Kapazitäten: Ø max 16 mm; Drehlänge 155/205 mm; Bohr‑Ø max 10 mm; Gewinde bis 8 M; Stangendurchmesser 2–20 mm (bis 3200 mm). Technische Daten: 6 Werkzeuge, 3 angetriebene Werkzeuge (5.000 t/min); Spindel 500–10.000 t/min; Gegenspindel bis 8.000 t/min; Eilgang 35 m/min; C‑Achse Auflösung 15°; Anschluss 3x400 V 50 Hz; Spindelmotor 2,2/3,7 kW; Gewicht ≈1600 kg; Abmessungen 1900×1100×1800 mm. Zubehör: LNS HYDROBAR EXPRESS 220 Lademagazin, ELBARON Ölnebelabsaugung, Feuerlöschanlage, Lampe, Zustandsleuchte, Förderer. Erreicht enge Toleranzen; Branchen: Automotive, Uhren, Medizintechnik, Luftfahrt
| Aussendurchmesser max. | 16 mm |
| Drehlänge | 155 / 205 mm |
| Bohrdurchmesser max. | 10 mm |
| Gewindedurchmesser max. | 8 M |
| Anzahl Werkzeuge | 6 |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 500 t/min |
| bis | 10000 t/min |
| Anzahl angetriebene Werkzeuge | 3 |
| Drehzahlen angetriebene Werkzeuge | 5000 t/min |
| Leistung drehende Werkzeuge | kW |
| Gegenspindel: | |
| Drehzahlen: | |
| bis | 8000 t/min |
| Gewindebohrdurchmesser | 6 M |
| Werkstücklänge bei Gegenbearbeitung max. | 80 mm |
| Eilgang | 35 m/min |
| C-Achse (Spindel,Auflösung) | 15 ° |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 2.2 / 3.7 kW |
| Maschinengewicht ca. | 1600 kg |
| Abmessungen Maschine: | |
| Länge | 1900 mm |
| Breite | 1100 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |

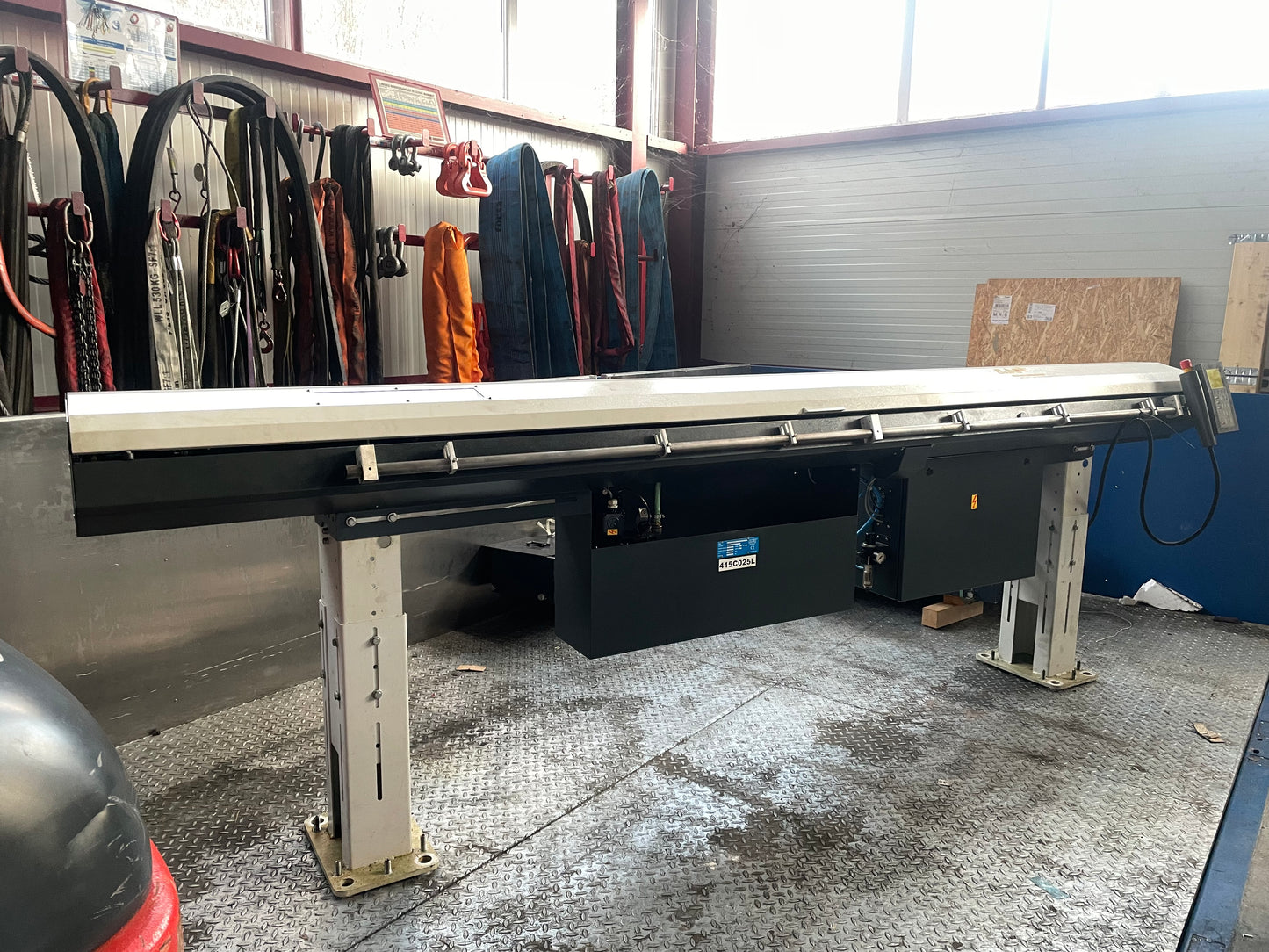

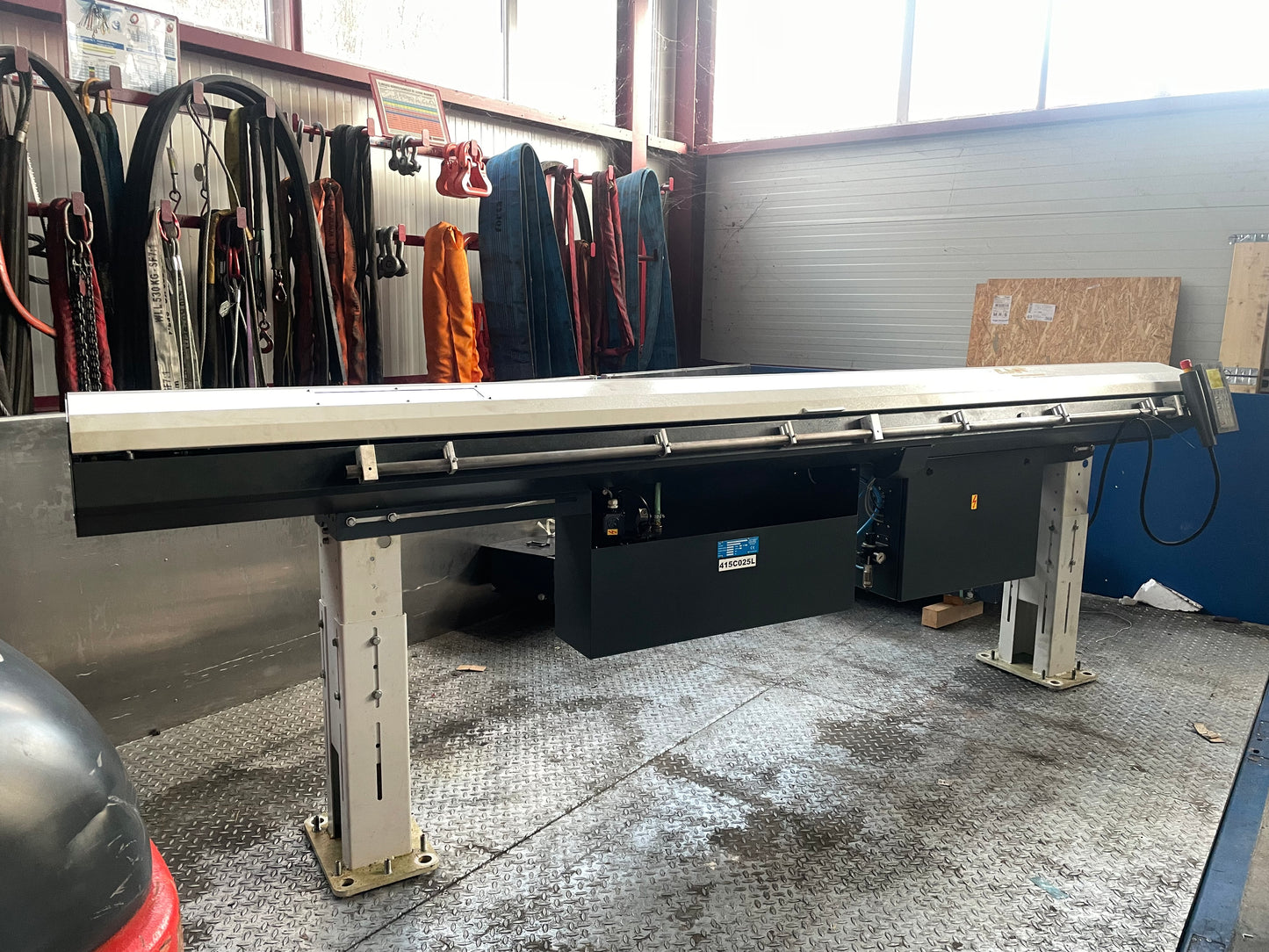

| Lademagazin | |
| Fabrikat | LNS |
| Typ | HYDROBAR EXPRESS 220 |
| Baujahr | 2007 |
| Stangenlänge max. | 3200 mm |
| Stangendurchmesser | 2 - 20 mm |
| Teilefänger | |
| Teiletransportband | |
| Lampe | |
| Kühlmittel-/ Nebelabsaugung | ELBARON |
| Feuerlöschanlage | |
| Zustandsleuchte |
