CITIZEN CINCOM M 20
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
CITIZEN CINCOM M 20 is a CNC-Drehautomat, ausgelegt für hochpräzise Bearbeitung, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Ø außen max 20 mm, Drehlänge 320 mm, Bohr-Ø max 10 mm, Gewinde bis 8 M, Spindeldurchlass 24 mm. Technik: Spindel stufenlos 200–10.000 U/min, Gegenspindel 200–5.000 U/min; Revolver 10 Pos.; 2 Werkzeugträger; 3 angetr. Werkzeuge; 5 Drehwerkzeuge; Eilgang X/Y 20 m/min. Anschluss 3x400 V 50 Hz. Leistungen: Spindelmotor 3,7/7,5 kW; Gegenspindel 1,5/3,7 kW; angetr. Werkzeuge 1,5/2,2 kW; Gesamt 8 kVA. Gewicht ~2500 kg; Abmessungen L2800×B1370×H1800 mm. Zubehör: LNS HYDROBAR MINI-SPRINT Lademagazin, Späneförderer. Erreicht enge Toleranzen; Branchen: Automobil, Uhren, Maschinenbau, Luftfahrt, Medizintechnik.
| Aussendurchmesser max. | 20 mm |
| Drehlänge | 320 mm |
| Bohrdurchmesser max. | 10 mm |
| Gewindedurchmesser max. | 8 M |
| Spindeldurchlass | 24 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 200 t/min |
| bis | 10000 t/min |
| Revolver: | |
| Anzahl Positionen | 10 |
| Gegenspindel: | |
| Drehzahlen: | |
| von | 200 t/min |
| bis | 5000 t/min |
| Werkzeugträger: | |
| Anzahl | 2 |
| Anzahl angetriebene Werkzeuge | 3 |
| Drehwerkzeuge | 5 pce |
| Eilgang X | 20 m/min |
| Eilgang Y | 20 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 3.7 / 7.5 kW |
| Leistung der Gegenspindel | 1.5 / 3.7 kW |
| Leistung drehende Werkzeuge | 1.5 / 2.2 kW |
| Gesamtleistungsbedarf | 8 kVA |
| Maschinengewicht ca. | 2500 kg |
| Abmessungen Maschine: | |
| Länge | 2800 mm |
| Breite | 1370 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |

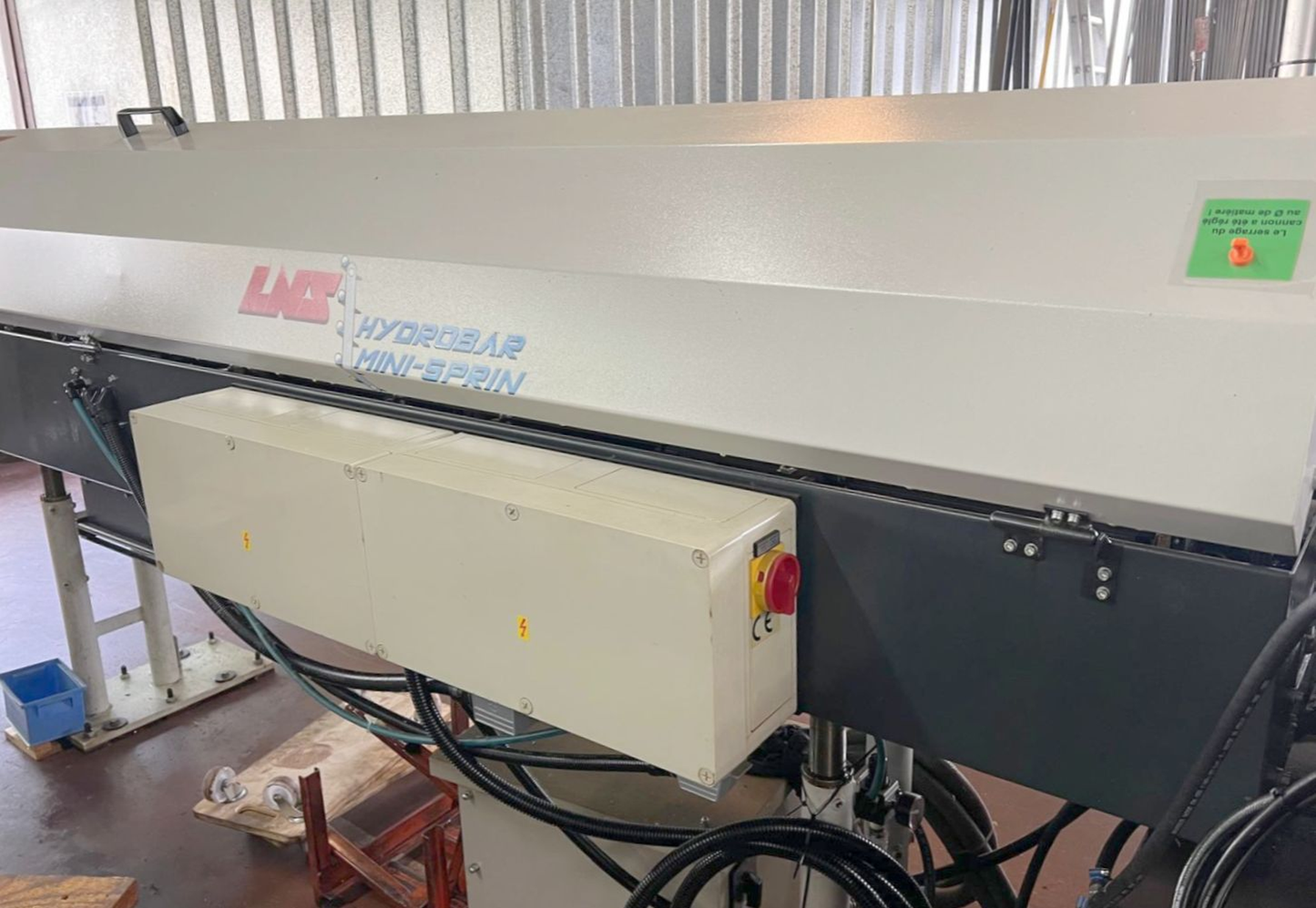

| Lademagazin | |
| Fabrikat | LNS |
| Typ | HYDROBAR MINI-SPRINT |
| Späneförderer |
