KELLENBERGER KEL‑VARIA R175 x 1500 ist eine CNC Rundschleifmaschine für hohe Präzision, Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 175 mm, Spitzenweite 1500 mm, Z‑Achse 1650 mm, bis 150 kg; Schleifscheiben Ø500×80 mm (auch Ø400×63 mm). Kennwerte: Schleifscheibendrehzahl 1000–2150 min⁻¹, Umfangsgeschw. 45 m/s, Schleifweg 320 mm, Vorschub 7500 mm/min, Motoren 7.5/2 kW, Schnellgang 15 m/min, 3×400 V, Gewicht ≈6000 kg, Abmessungen 4700×2300×2000 mm. Zubehör: Papier-/Kühlmittelfilter, MOVOMATIC, Renishaw LP2H, Flanschabzieher, Fernbedienung, MPM. Für enge Toleranzen; Branchen: Automobil, Uhrmacherei, Werkzeugbau, Luftfahrt, Medizintechnik
| Spitzenhöhe | 175 mm |
| Spitzenweite | 1500 mm |
| Verfahrwege: | |
| Z-Achse | 1650 mm |
| Werkstückgewicht zwischen Spitzen max. | 150 kg |
| Schleifscheibe: | |
| Durchmesser | 500 mm |
| Breite | 80 mm |
| Bohrung | 203 mm |
| Durchmesser | 400 mm |
| Breite | 63 mm |
| Bohrung | 127 mm |
| B-Achse Auflösung max. | 2.5 ° |
| Schleifscheibendrehzahlen: | |
| Stufenlos | |
| von | 1000 t/min |
| bis | 2150 t/min |
| Schleifspindelstock drehbar (B-Achse) | +30° / -210 ° |
| Umfangsgeschwindigkeit | 45 m/s |
| Max. Weg | 320 mm |
| Vorschubgeschwindigkeit | 7500 mm/min |
| Werkstückspindelstock: | |
| Schwenkbereich | -10 / +100 ° |
| Drehzahlen: | |
| Stufenlos | |
| von | 8 t/min |
| bis | 800 t/min |
| Aufnahmekonus innen | 5 CM |
| Kurzkegelaufnahme aussen | DIN 55026 Gr. 5 |
| Zulässige Belastbarkeit | 160 Nm |
| Reitstock: | |
| Reitstock-Pinolenaufnahme: | 4 CM |
| Reitstock Pinolenweg | 50 mm |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| Schnellgang | 15 m/min |
| Max Schrägstellung des Tisches | 7 ° |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 7.5 kW |
| Werkstückspindelmotor | 2 kW |
| Maschinengewicht ca. | 6000 kg |
| Abmessungen Maschine: | |
| Länge | 4700 mm |
| Breite | 2300 mm |
| Höhe | 2000 mm |
| Diverses Zubehör: | |

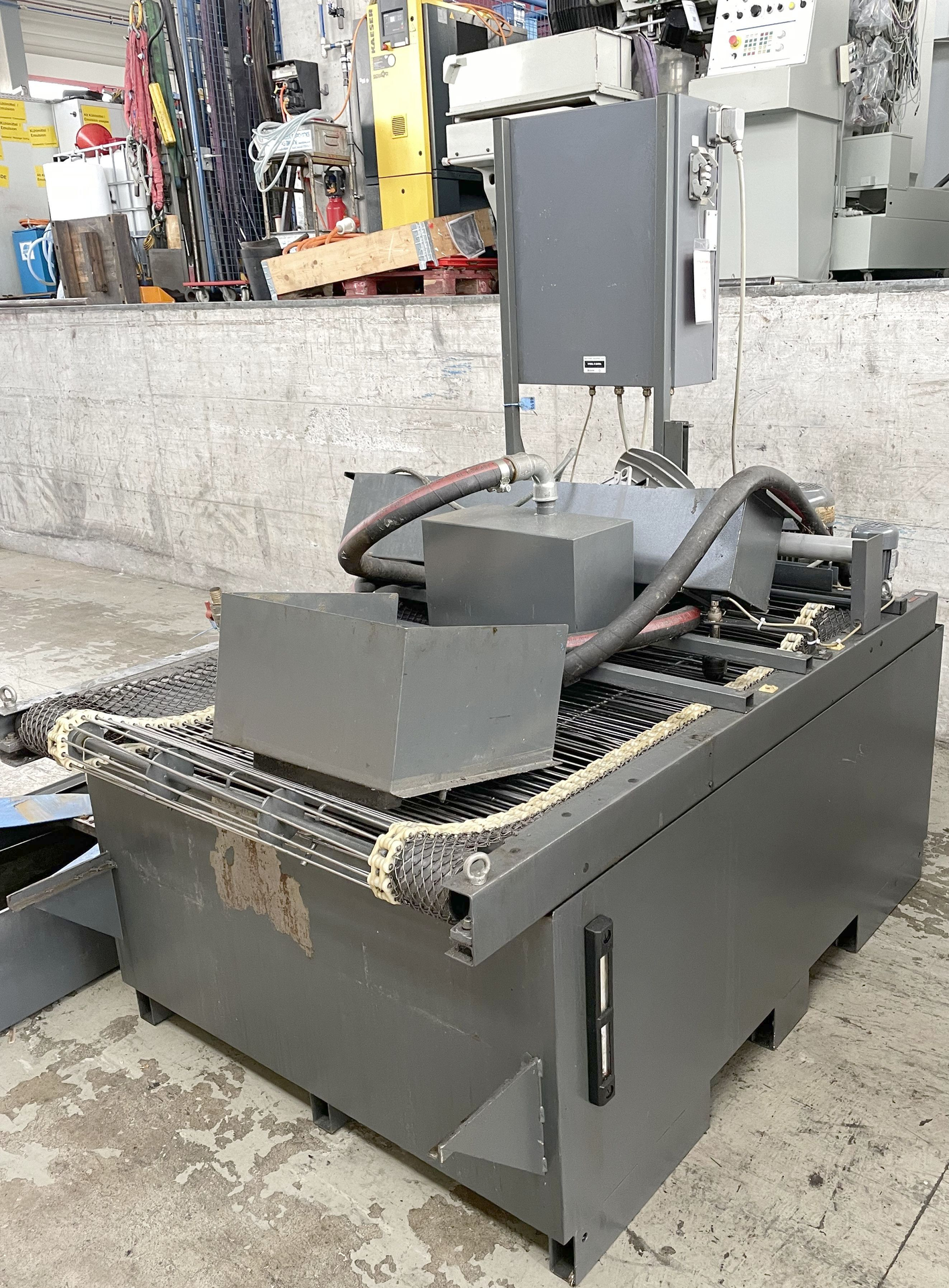

| Papierfilteranlage | |
| Kühlmittelfilteranlage | |
| C-Achse | |
| Messvorrichtung | MOVOMATIC |
| Taster Renishaw | LP2H |
| Lampe | |
| Zustandsleuchte | |
| Schleifscheiben-Abzieher | |
| Fernbedienung mit Handrad | |
| MPM dynamisches Auswuchtsystem |
