HERMLE C 42 U
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
HERMLE C 42 U ist ein 2 x 5‑Achsen Zentrum mit Laderoboter, ausgelegt auf hohe Präzision und Zuverlässigkeit. Tisch 400×400 mm, 450 kg, Wege X800 Y800 Z550 mm, A ±130°. Spindel HSK‑A63 0–18.000 rpm, 42 kW, 148 Nm; Eilgänge 45/45/40 m/min. Magazin 42+160, 54 Paletten, KUKA Roboter, IKZ 80 bar, Renishaw/BLUM. Einsatz: Automotive, Luftfahrt, Uhrmacherei, Medizintechnik
| Anzahl Achsen total | 5 |
| Tischlänge | 400 mm |
| Tischbreite | 400 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 14H7 mm |
| Max. Werkstückgewicht auf dem Tisch | 450 kg |
| Maximaler Störkreis | 990 mm |
| Längsweg (X-Achse) | 800 mm |
| Querweg (Y-Achse) | 800 mm |
| Vertikalweg (Z-Achse) | 550 mm |
| Schwenkwinkel (A-Achse) | +/-130 ° |
| Tischdrehzahl | 30 t/min |
| Palettenwechseleinrichtung: | |
| Anzahl | 30 |
| Länge | 400 mm |
| Breite | 400 mm |
| Werkzeugwechsler: | |
| Werkzeugmagazin Anzahl Werkzeugplätze | 42 |
| Werkzeugzusatzmagazin | |
| Anzahl Werkzeuge | 160 |
| Werkzeugaufnahme: HSK-A | 63 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 18000 t/min |
| Eilgang: Längs | 45 m/min |
| Eilgang: Quer | 45 m/min |
| Eilgang: Vertikal | 40 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 42 kW |
| Maximales Drehmoment | 148 Nm |
| Gesamtleistungsbedarf | 37 kVA |
| Maschinengewicht ca. | 12500 kg |

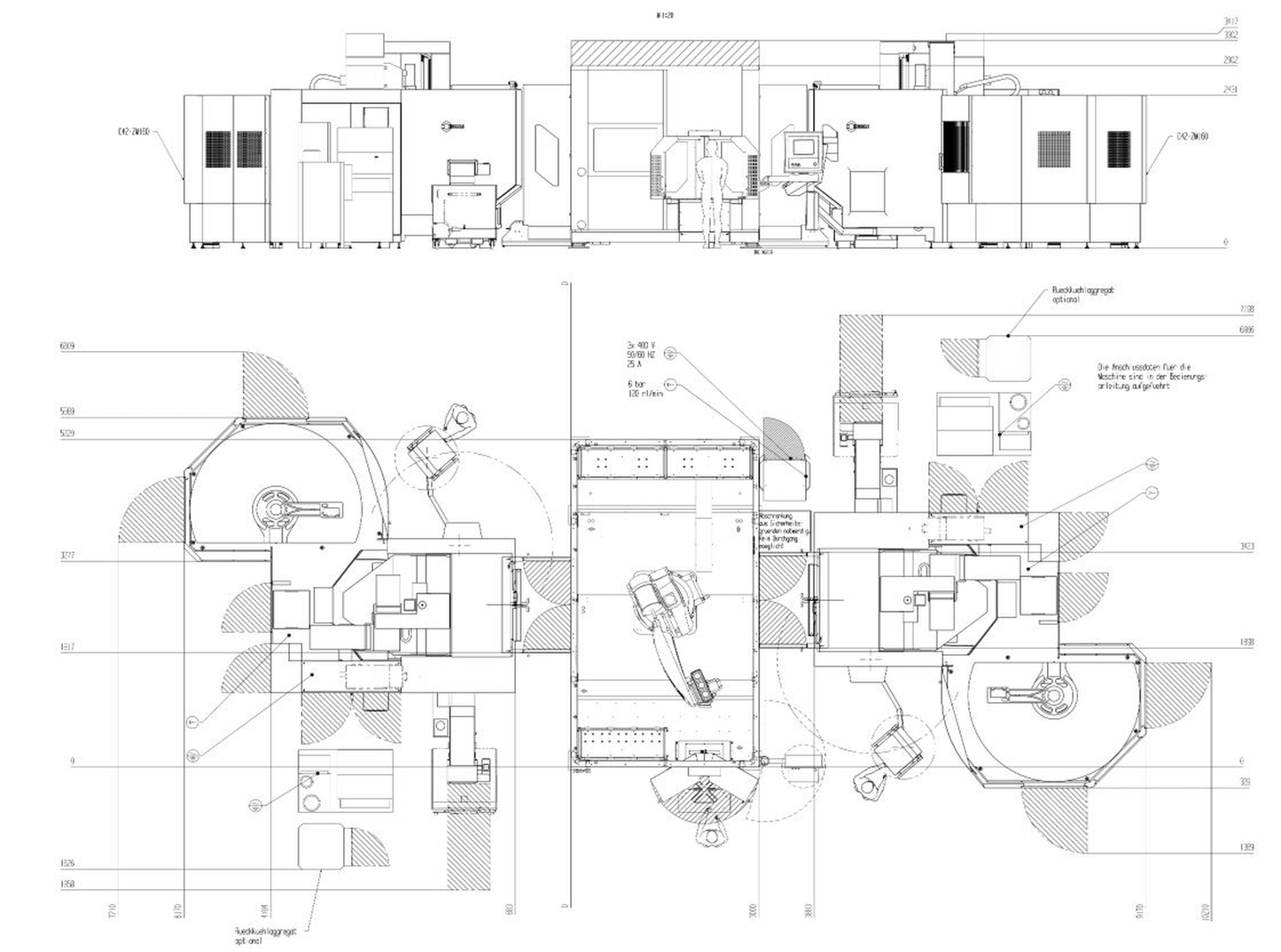

| Abmessungen Maschine: | |
| Länge | 16000 mm |
| Breite | 7000 mm |
| Höhe | 3500 mm |
| Diverses Zubehör: | |
| Werkzeugzusatzmagazin | |
| Anzahl Werkzeugplätze | 160 |
| Palettenbahnhof (Anzahl Plätze) | 54 |
| Lade-Roboter | KUKA |
| Kühlmittel durch die Spindel (IKZ) | 80 bar |
| Ausblaseinrichtung (Frässpindel) | |
| Papierfilteranlage | |
| Messtaster Renishaw | |
| Werkstückvermessung | BLUM |
| Werkzeugbruchkontrolle | BLUM |
| Späneförderer | |
| NC Rund- und Schwenktisch | |
| Kühlmittel-/ Nebelabsaugung | |
| Rotierendes Sichtfenster | |
| Automatische Schiebetür | |
| Schnittstelle RS 232 | |
| Schnittstelle Ethernet | |
| Schnittstelle USB | |
| Schaltschrank Klimagerät | |
| Bemerkungen: | |
| ohne Werzeughalter |
