TECHNICA ZSM 810
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
TECHNICA ZSM 810 ist eine Zentrumschleifmaschine hoher Präzision, für hohe Genauigkeit und Zuverlässigkeit. Kapazität: Ø Werkstück 8–125 mm, Länge 50–1100 mm, Tischlast 120 kg, Bohrwinkel 60°, Zentrierkegel Ø 2–50 mm. Technische Daten: Schleifspindel Ø32 mm; Drehzahlen Ø15 45000 rpm, Ø27 22500 rpm, Ø48 13000 rpm; Spindelleistung 0,25 kW; Schleifkopfverstellung 160 mm; Spannung 380 V; Abmessungen 1120×1070×1950 mm. Ermöglicht enge Toleranzen; geeignet für Automotive, Uhrmacherei, Werkzeugmaschinen, Luftfahrt und Medizintechnik.
| Werkstückdurchmesser min. | 8 mm |
| Werkstückdurchmesser max. | 125 mm |
| Werkstücklänge min. | 50 mm |
| Werkstücklänge max. | 1100 mm |
| Max. Werkstückgewicht auf dem Tisch | 120 kg |
| Zentrierbohrungswinkel | 60 ° |
| Zentrierbohrungskegel Durchmesser min. | 2 mm |
| max. | 50 mm |
| Schleifspindeldurchmesser | 32 mm |
| Schleifspindeldrehzahl mit | |

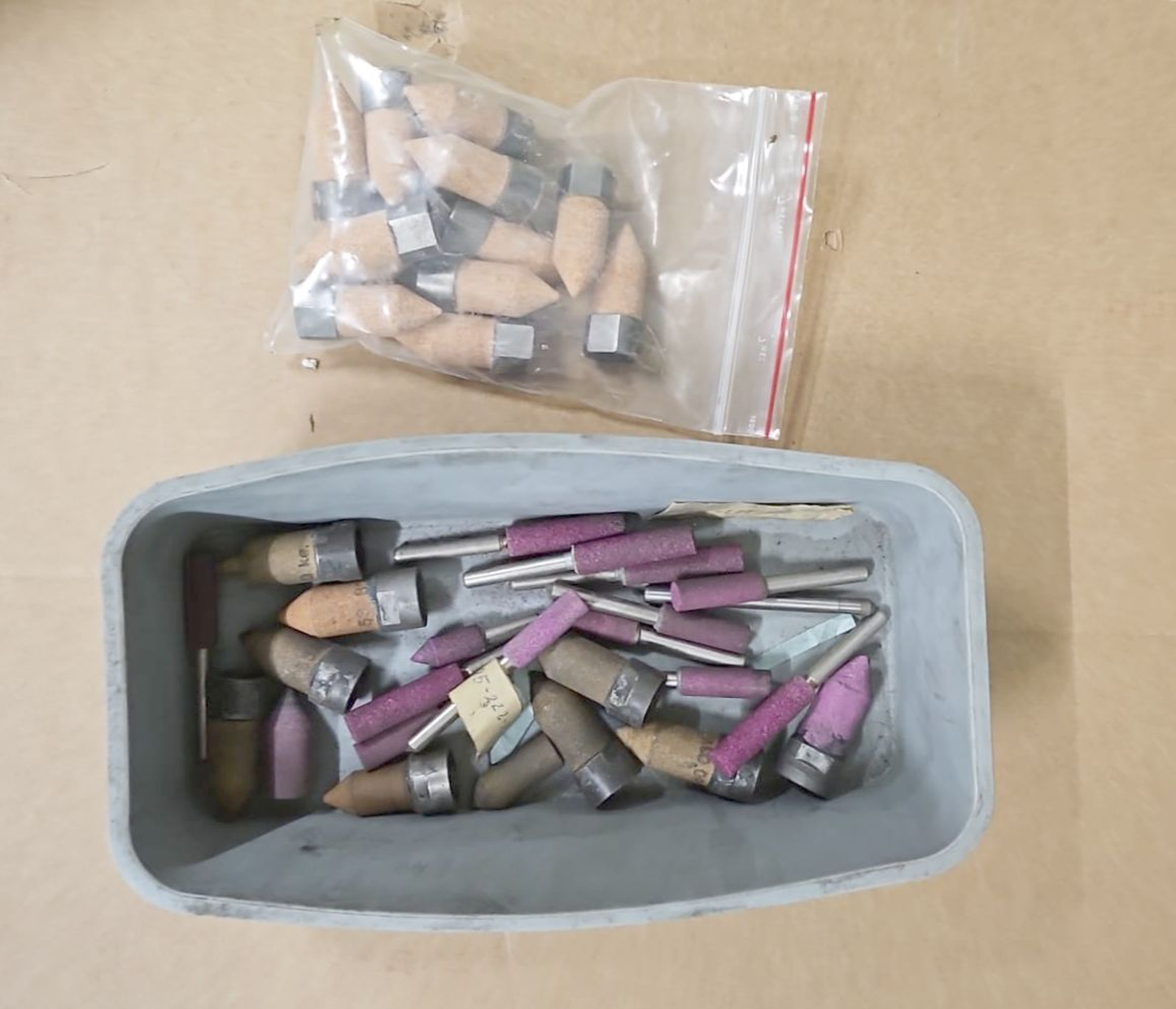

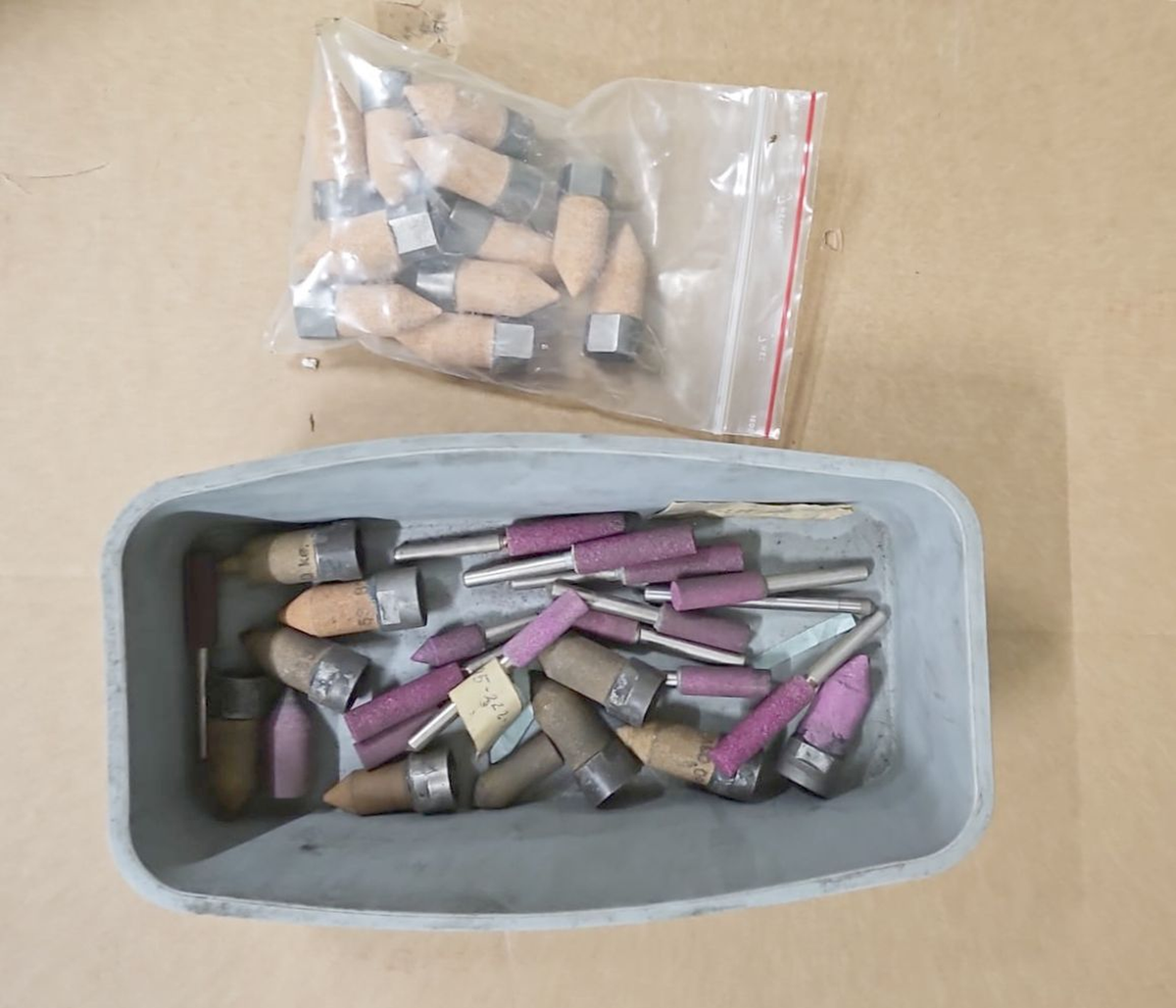

| Schleifkörper 15 mm | 45000 t/min |
| Schleifkörper 27 mm | 22500 t/min |
| Schleifkörper 48 mm | 13000 t/min |
| Motorenleistung: | |
| Schleifspindel | 0.25 kW |
| Planeten-Hubbewegung | kW |
| Schleifkopfverstellung max. | 160 mm |
| Elektrischer Anschluss | 380 Volt |
| Abmessungen Maschine: | |
| Länge | 1120 mm |
| Breite | 1070 mm |
| Höhe | 1950 mm |
