SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

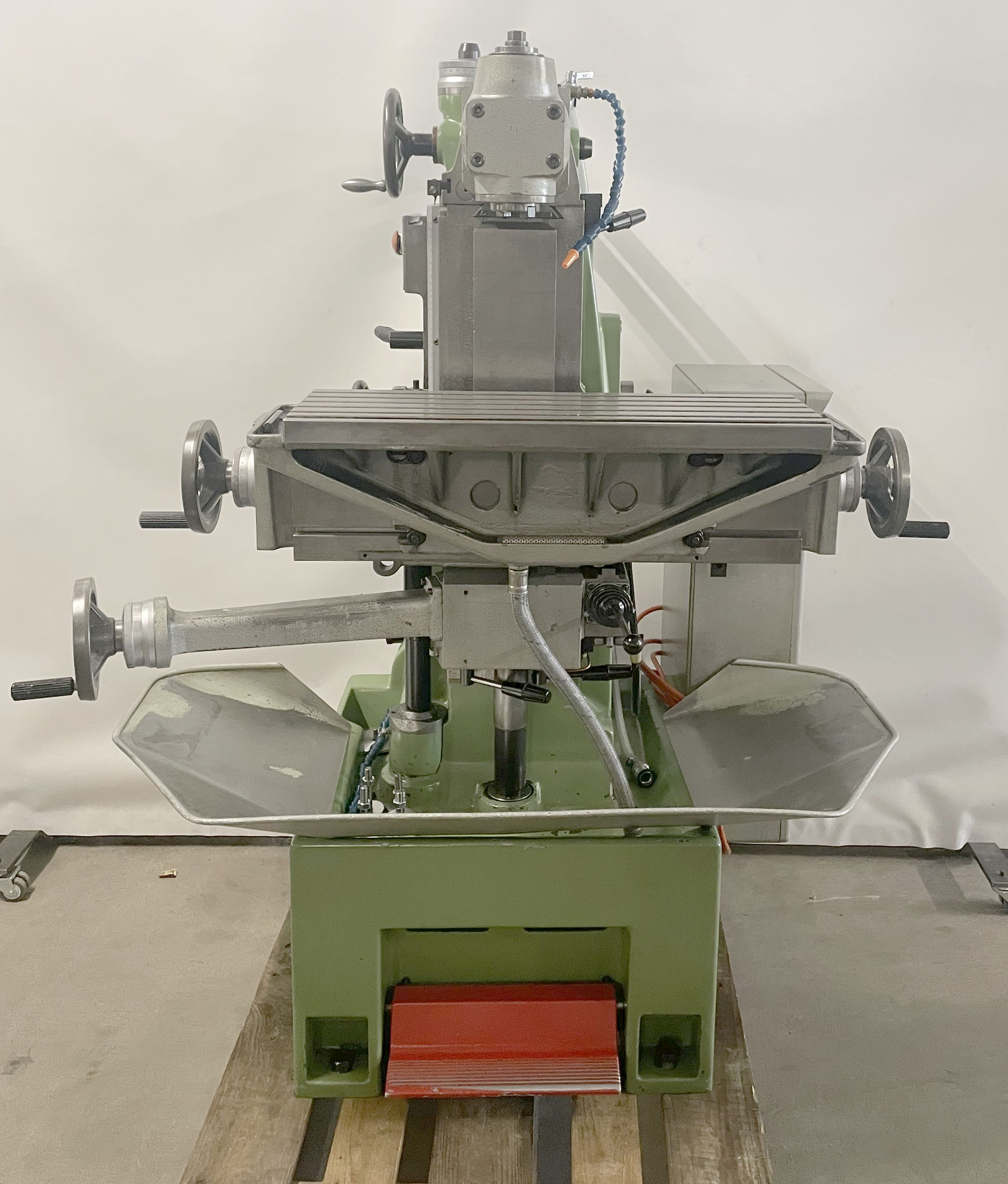

SCHAUBLIN 13 ist eine Universalfräsmaschine, ausgelegt für präzise Bearbeitungen mit hoher Genauigkeit und Zuverlässigkeit. Tisch 630x200 mm; 5 T‑Nuten 12H7 mm Abstand 120 mm; Wege X 320 mm Y 150 mm Z 375 mm; Abstand Vertikalspindel‑Tisch 310 mm, Horizontalspindel‑Tisch 410 mm. Stufenlose Spindeldrehzahl 58–2000 t/min, Spindelaufnahme ISO40; 10 Vorschubstufen 12–400 mm/min (Längs/Vertikal); Eilgang 1 m/min; Anschluss 3x380V 50Hz; Motor 2 CV; Gewicht ~700 kg; Abmessungen 1500x1100x1600 mm. Mit Satz Werkzeughalter. Erzielt enge Toleranzen; typisch für Automotive, Uhrenbau, Werkzeugmaschinenbau, Luftfahrt und Medizin.
| Tischlänge | 630 mm |
| Tischbreite | 200 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 12H7 mm |
| Abstand der T-Nuten | 120 mm |
| Längsweg (X-Achse) | 320 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 375 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12 mm/min |
| bis | 400 mm/min |
| Eilgang | 1 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |

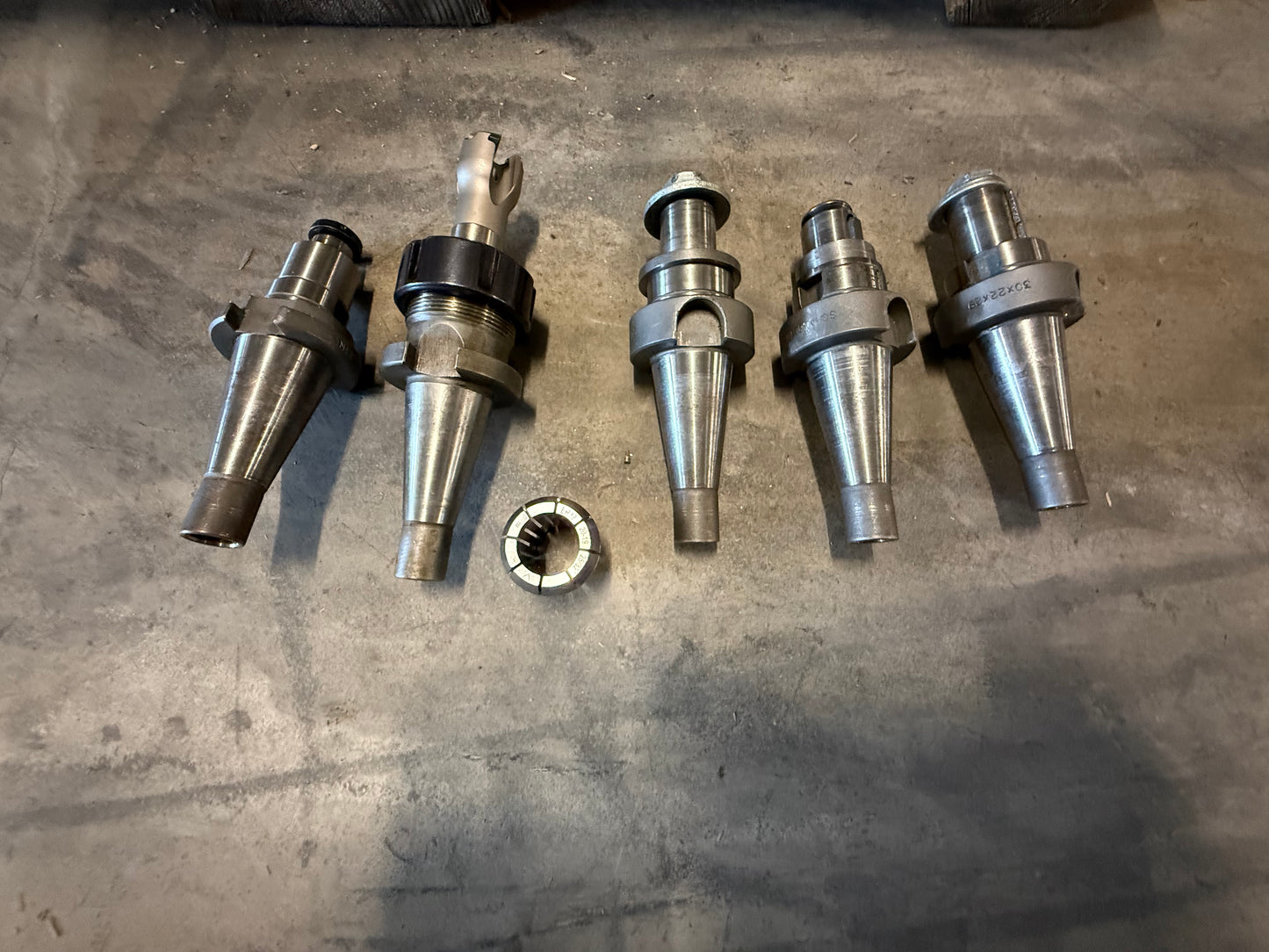

| Satz Werkzeughalter |
