KIRA KN 40 VB
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

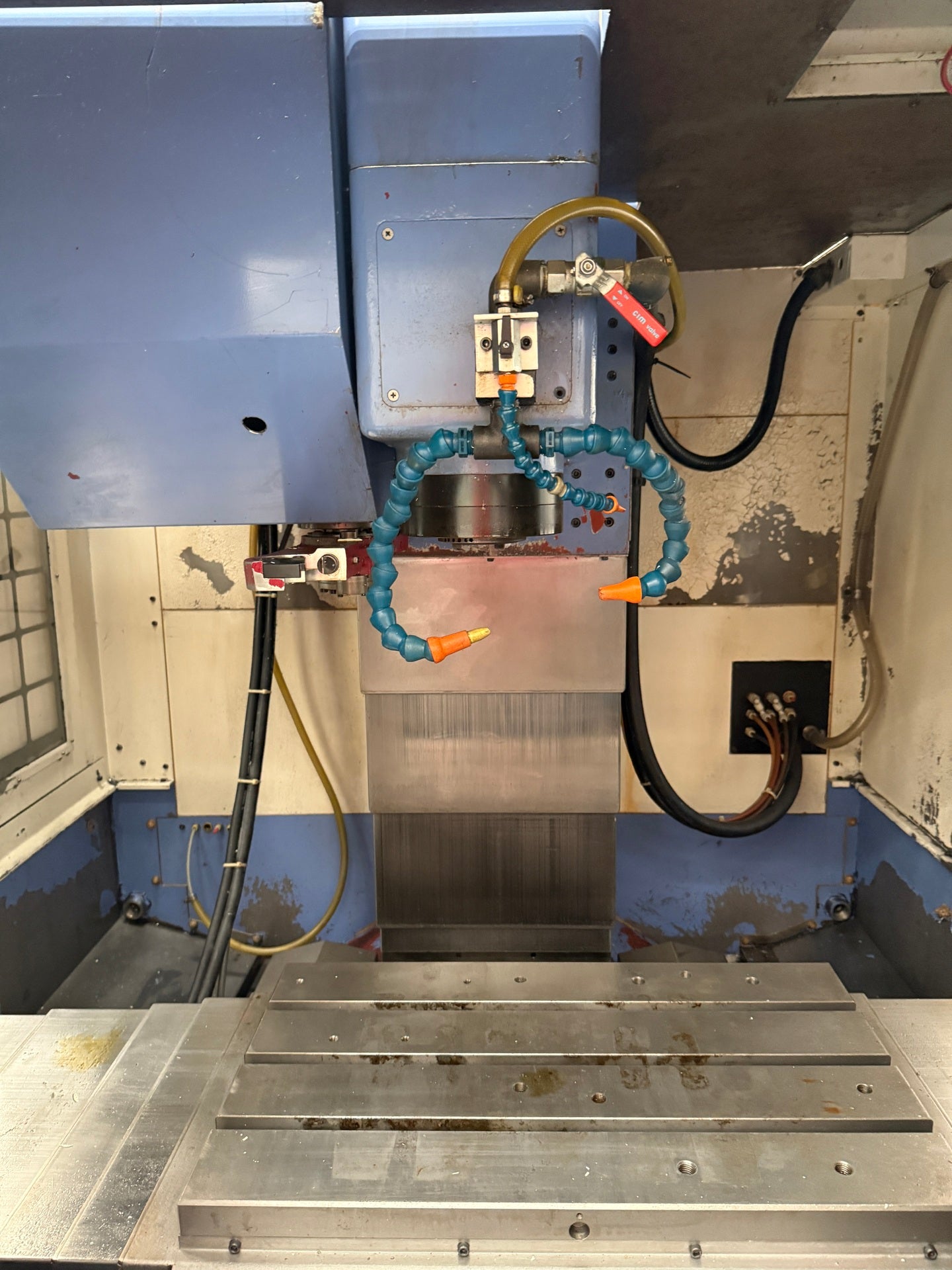

KIRA KN 40 VB is a 3-Achsen Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Bearbeitungsmöglichkeiten: Tisch 700×400 mm, Hub X600 Y400 Z400 mm, max. Tischlast 200 kg. Technische Daten: Spindelaufnahme BT40, Drehzahlen stufenlos 160–8000 t/min, Spindelmotor 7,5 kW, Eilgang X/Y 48 m/min, Z 36 m/min, Gesamtleistungsbedarf 11 kVA, Maschinengewicht ≈3000 kg, Abmessungen 2360×1600×2400 mm. Ausstattung: Werkzeugmagazin 20 Plätze, Werkzeug-Ø max 100 mm, Länge 250 mm, Werkzeuggewicht max 5 kg, Werkzeugwechsel 1,2/2,8 s. Ermöglicht enge Toleranzen; Einsatz in Automotive, Luftfahrt, Medizintechnik, Uhrenindustrie, Werkzeugmaschinenbau
| Anzahl Achsen total | 4 |
| Tischlänge | 700 mm |
| Tischbreite | 400 mm |
| Längsweg (X-Achse) | 600 mm |
| Querweg (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 400 mm |
| Max. Werkstückgewicht auf dem Tisch | 200 kg |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 20 |
| Werkzeugdurchmesser | 100 mm |
| Maximale Werkzeuglänge | 250 mm |
| Werkzeuggewicht max. | 5 kg |
| Werkzeugwechselzeit | 1.2 / 2.8 s |
| Werkzeugaufnahme: | BT 40 |
| Vertikalspindeldrehzahlen: | |
| Stufenlos | |
| von | 160 t/min |
| bis | 8000 t/min |
| Eilgang: Längs | 48 m/min |
| Eilgang: Quer | 48 m/min |
| Eilgang: Vertikal | 36 m/min |
| Spindelmotor | 7.5 kW |
| Gesamtleistungsbedarf | 11 kVA |
| Maschinengewicht ca. | 3000 kg |
| Abmessungen Maschine: | |
| Länge | 2360 mm |
| Breite | 1600 mm |
| Höhe | 2400 mm |
