MORI SEIKI SV-503B/40
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Anzahl Achsen total | 4 |
| Tischlänge | 1320 mm |
| Tischbreite | 600 mm |
| Max. Werkstückgewicht auf dem Tisch | 1200 kg |
| Längsweg (X-Achse) | 1050 mm |
| Querweg (Y-Achse) | 510 mm |
| Vertikalweg (Z-Achse) | 510 mm |
| Werkzeugmagazin Anzahl Werkzeugplätze | 30 |
| Werkzeugaufnahme: BT | 40 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 10000 t/min |
| Messsystem: | |
| Anschluss 50 Hz 3x | 200 Volt |
| Spindelleistung | 22 kW |
| Gesamtleistungsbedarf | 58 kVA |
| Maschinengewicht ca. | 8030 kg |
| Abmessungen Maschine: | |
| Länge | 2500 mm |
| Breite | 2350 mm |
| Höhe | 2700 mm |
| Diverses Zubehör: | |

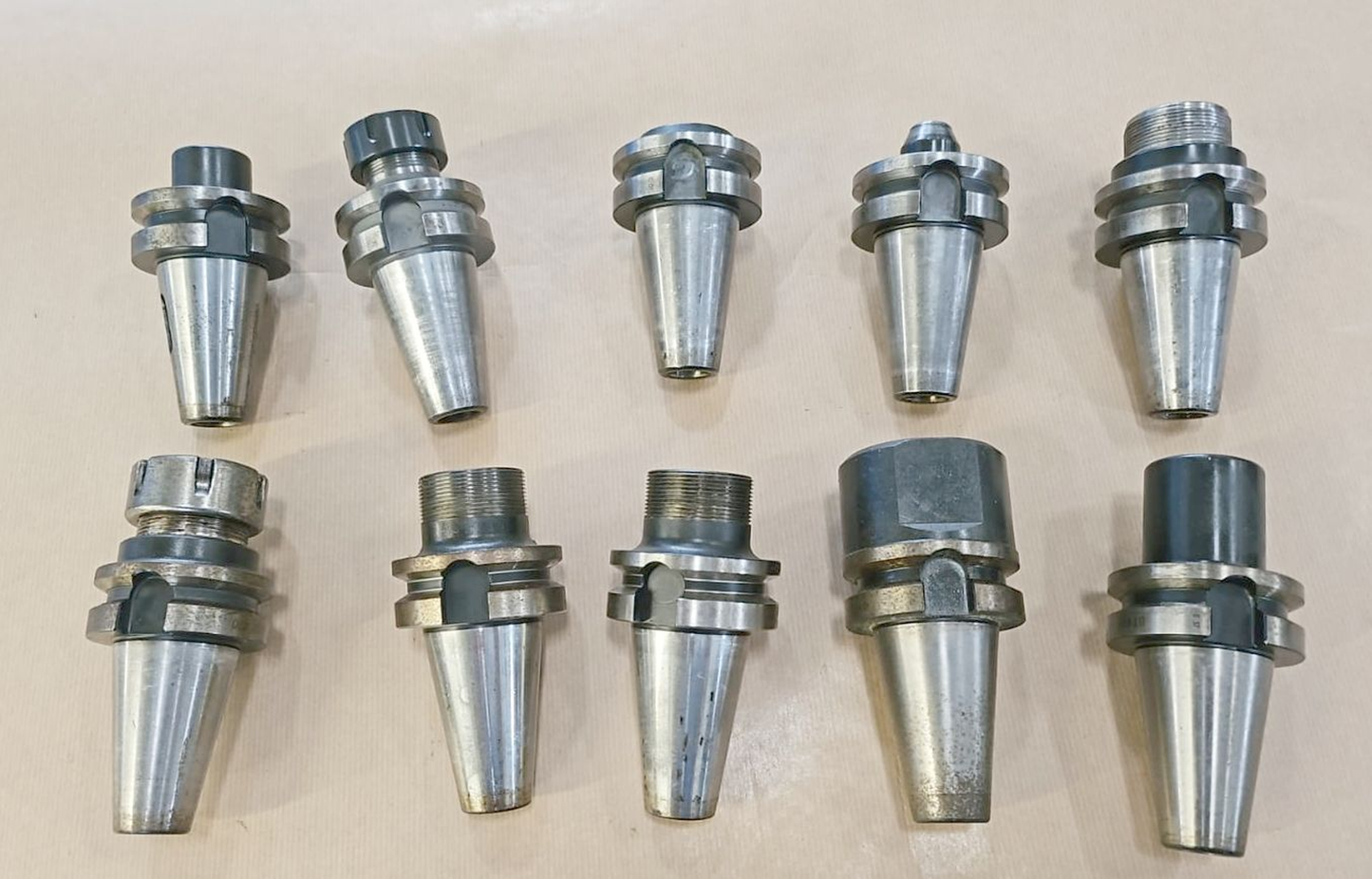

| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | 30 bar |
| Späneförderer | |
| Teilapparat | NIKKEN |
| Beleuchtung | |
| Zustandsleuchte |

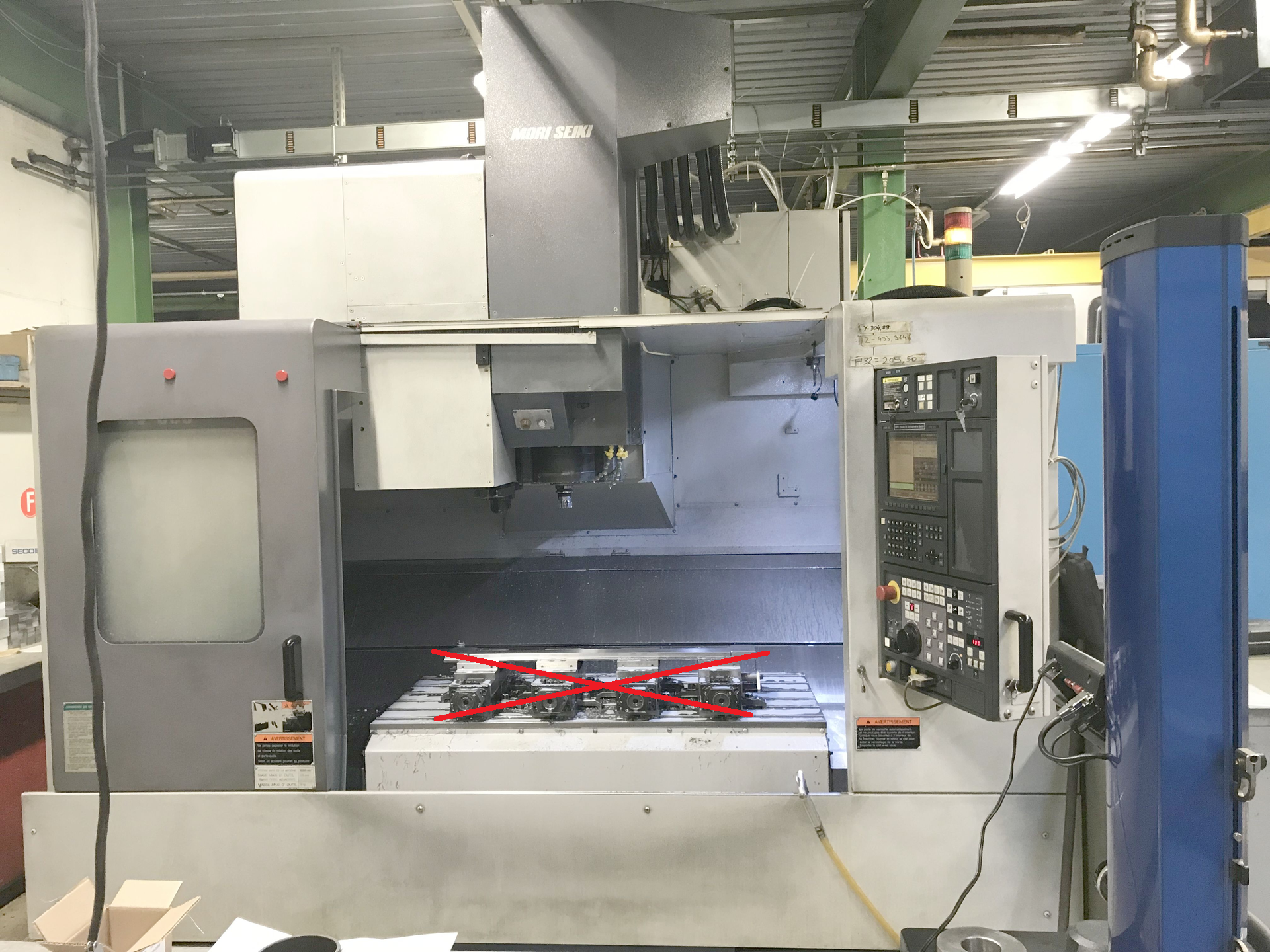

MORI SEIKI SV-503B/40 is a 4-Achsen Bearbeitungszenter, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1320×600 mm, max Werkstückgewicht 1200 kg; Wege X1050, Y510, Z510 mm; Magazin 30 Plätze, BT40. Spindel 0–10.000 min⁻¹, 22 kW; Anschluss 3x200V 50Hz; 58 kVA; Gewicht ~8030 kg; Abmessungen 2500×2350×2700 mm. Zubehör: Satz Werkzeughalter, Kühlmitteleinrichtung mit 30 bar IKZ, Späneförderer, Teilapparat NIKKEN, Lampe, Zustandsleuchte. Geeignet für präzise Fertigung in Automotive, Luftfahrt, Medizintechnik und Maschinenbau.
Technische Daten ohne Gewähr
