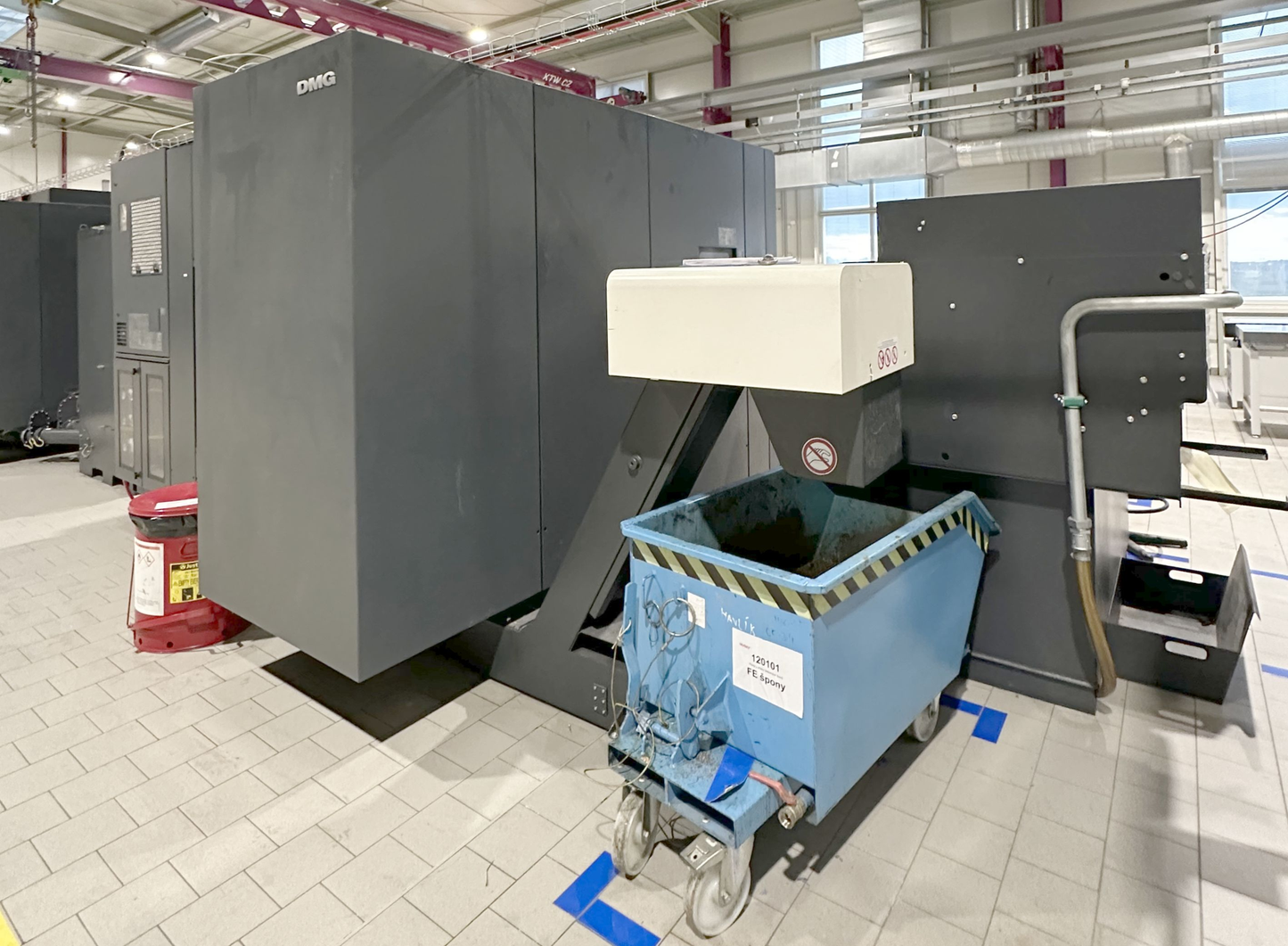

DMG HSC 55 linear
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
DMG HSC 55 linear ist ein 5-Achsen-Bearbeitungszentrum, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Verfahrwege X 450 mm, Y 650 mm, Z 460 mm; A-Achse -10/+110°; Werkzeugmagazin 120 Plätze; Werkzeug-Ø max. 80 mm, Länge 250 mm, Gewicht 6 kg; Aufnahme HSK 63. Spindeldrehzahl 2–28.000 min⁻¹; Spindelleistung 38/28 kW; Anschluss 3x400 V 50 Hz; Gesamtleistung 70 kVA; Gewicht ≈9500 kg; Abmessungen L3210×B2930×H2900 mm. Eignet sich für engste Toleranzen; typische Branchen: Automotive, Luftfahrt, Medizintechnik, Uhren- und Werkzeugbau.
| Anzahl Achsen total | 5 |
| Längsweg (X-Achse) | 450 mm |
| Querweg (Y-Achse) | 650 mm |
| Vertikalweg (Z-Achse) | 460 mm |
| Schwenkwinkel (A-Achse) | -10 / +110 ° |
| Werkzeugmagazin Anzahl Werkzeugplätze | 120 |
| Werkzeugdurchmesser max. | 80 mm |
| Maximale Werkzeuglänge | 250 mm |
| Werkzeuggewicht max. | 6 kg |
| Werkzeugaufnahme: HSK | 63 |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 2 t/min |
| bis | 28000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 38 / 28 kW |
| Gesamtleistungsbedarf | 70 kVA |
| Maschinengewicht ca. | 9500 kg |
| Abmessungen Maschine: | |
| Länge | 3210 mm |
| Breite | 2930 mm |
| Höhe | 2900 mm |
