STAR SB-20R type G ist ein CNC-Langdrehautomat (Swiss-Type) hoher Präzision mit hoher Genauigkeit und Zuverlässigkeit. Kapazitäten: Außen-Ø max 20 mm, Drehlänge 205 mm, Bohr-Ø max 10 mm, Gewinde max 8 M. Technische Daten: Spindeldrehzahl 500–10000 t/min (stufenlos), Werkzeugträger 4, 17 Werkzeuge ges., 4 angetriebene Werkzeuge; 6 Drehwerkzeuge, 3 Querbearbeitungswerkzeuge, 4 Gegenbearbeitung, 4 Bohrwerkzeuge. Eilgang 35 m/min. Anschluss 3x400 V 50 Hz; Spindelmotor 2.2/3.7 kW; Gesamtleistung 4 kVA; Gewicht ~1750 kg; Abmessungen 2070×1770×1760 mm. Zubehör: IEMCA Elite 220 Evo Lader (Stangendurchmesser 2–23 mm), Teilefänger, Förderband, Lampe, Hochdruck-Kühlmitteleinrichtung, Ölnebelabsaugung, Satz Spannzangen, Werkzeugsatz, Reduzierhülsen, Werkzeughalter. Entwickelt für enge Toleranzen; typische Einsatzbereiche: Automotive, Feinmechanik/Uhren, Werkzeugbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 5 |
| Aussendurchmesser max. | 20 mm |
| Drehlänge | 205 mm |
| Bohrdurchmesser max. | 10 mm |
| Gewindedurchmesser max. | 8 M |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 500 t/min |
| bis | 10000 t/min |
| C-Achse (Spindel,Auflösung) | ° |
| Werkzeugträger: | |
| Anzahl | 4 |
| Anzahl Werkzeuge | 17 |
| Anzahl angetriebene Werkzeuge | 4 |
| Drehwerkzeuge | 6 pce |
| Querbearbeitungswerkzeuge | 3 pce |
| Gegenbearbeitung: | |
| Anzahl Werkzeuge | 4 |
| Bohrwerkzeuge | 4 pce |
| Eilgang | 35 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 2.2 / 3.7 kW |
| Gesamtleistungsbedarf | 4 kVA |
| Maschinengewicht ca. | 1750 kg |
| Abmessungen Maschine: | |
| Länge | 2070 mm |
| Breite | 1770 mm |
| Höhe | 1760 mm |
| Diverses Zubehör: | |
| Lader IEMCA | |
| Typ | Elite 220 Evo |
| Stangendurchmesser | 2 - 23 mm |
| Teilefänger | |
| Teiletransportband | |
| Lampe | |
| Hochdruck-Kühlmitteleinrichtung | |
| Kühlmittel-/ Nebelabsaugung | |
| Satz Spannzangen | |
| Satz Drehstähle | |
| Satz Reduzierhülsen | |

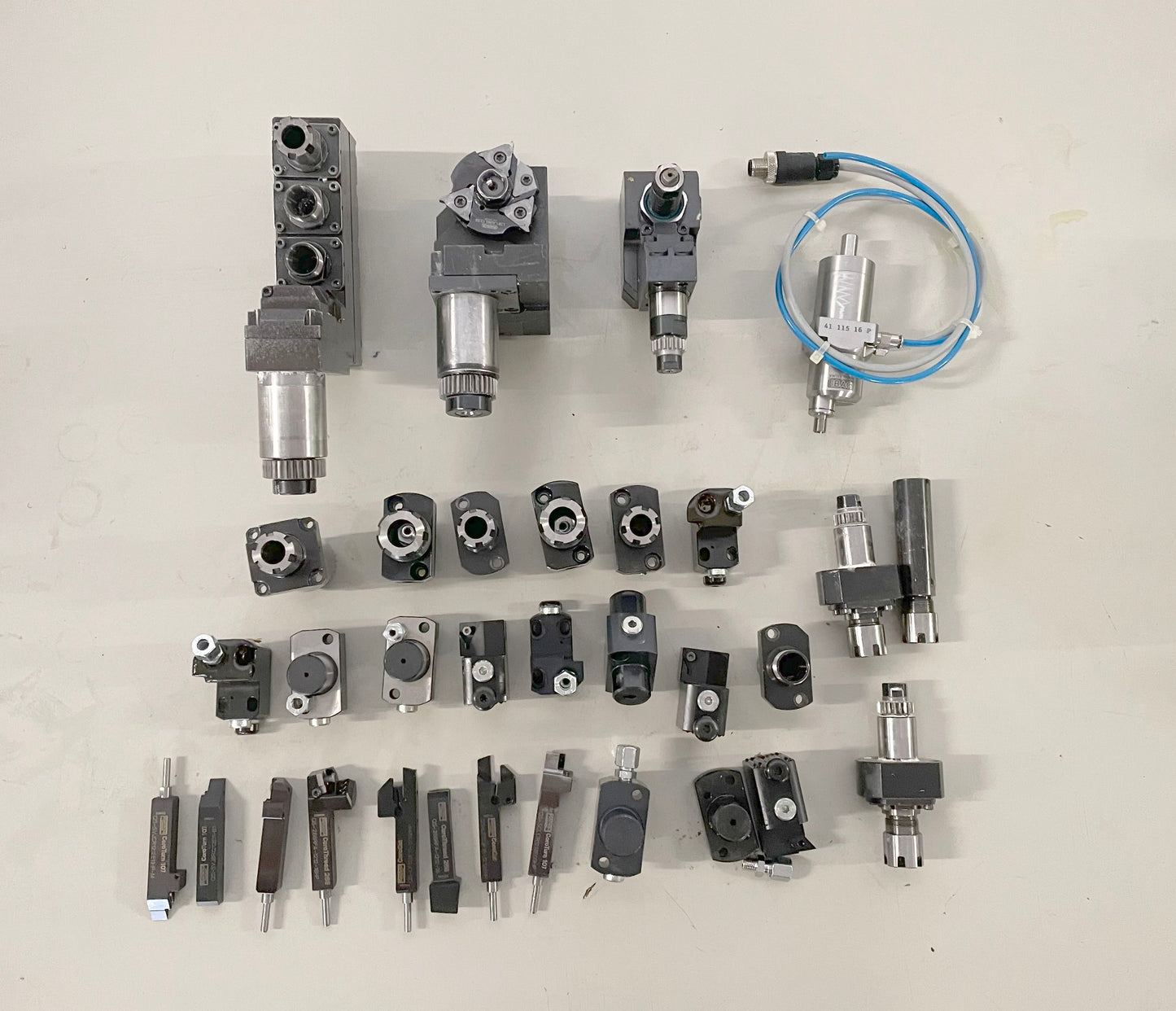

| Satz Werkzeughalter |
