022835 - CHIRON FZ 08 08.2 S
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Achsen total | 4 |
| Anzahl Spindeln | 1 |
| Tischlänge | 770 mm |
| Tischbreite | 290 mm |
| Längsweg (X-Achse) | 450 mm |
| Querweg (Y-Achse) | 270 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Bohrleistung | 12 mm |
| Gewindeschneidleistung M | 8 |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 23 |
| Werkzeugdurchmesser max. | 45 mm |
| Durchmesser bei freien Nebenplätzen | 100 mm |
| Maximale Werkzeuglänge | 160 mm |
| Werkzeuggewicht max. | 1 kg |
| Werkzeugwechselzeit | 0.8 / 2.3 s |
| Mittlere Span-zu-Span-Zeit | 2.2 s |
| Werkzeugaufnahme: HSK-A | 32 DIN 69893 |
| Abstand zwischen Spindelnase und Tisch | 170 - 450 mm |
| Spindeldrehzahl: | |
| von | 0 t/min |
| bis | 30000 t/min |
| Eilgang | 75 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 7 kW |
| Gesamtleistungsbedarf | 15 kVA |
| Maschinengewicht ca. | 2500 kg |
| Abmessungen Maschine: | |
| Länge | 2308 mm |
| Breite | 1405 mm |
| Höhe | 2447 mm |
| Diverses Zubehör: | |
| Satz Spannzangen | |
| Werkzeugbruchkontrolle | |
| Späneförderer | |
| Teilapparat 4. Achse | peiseler |
| Typ | AWUP 100 |

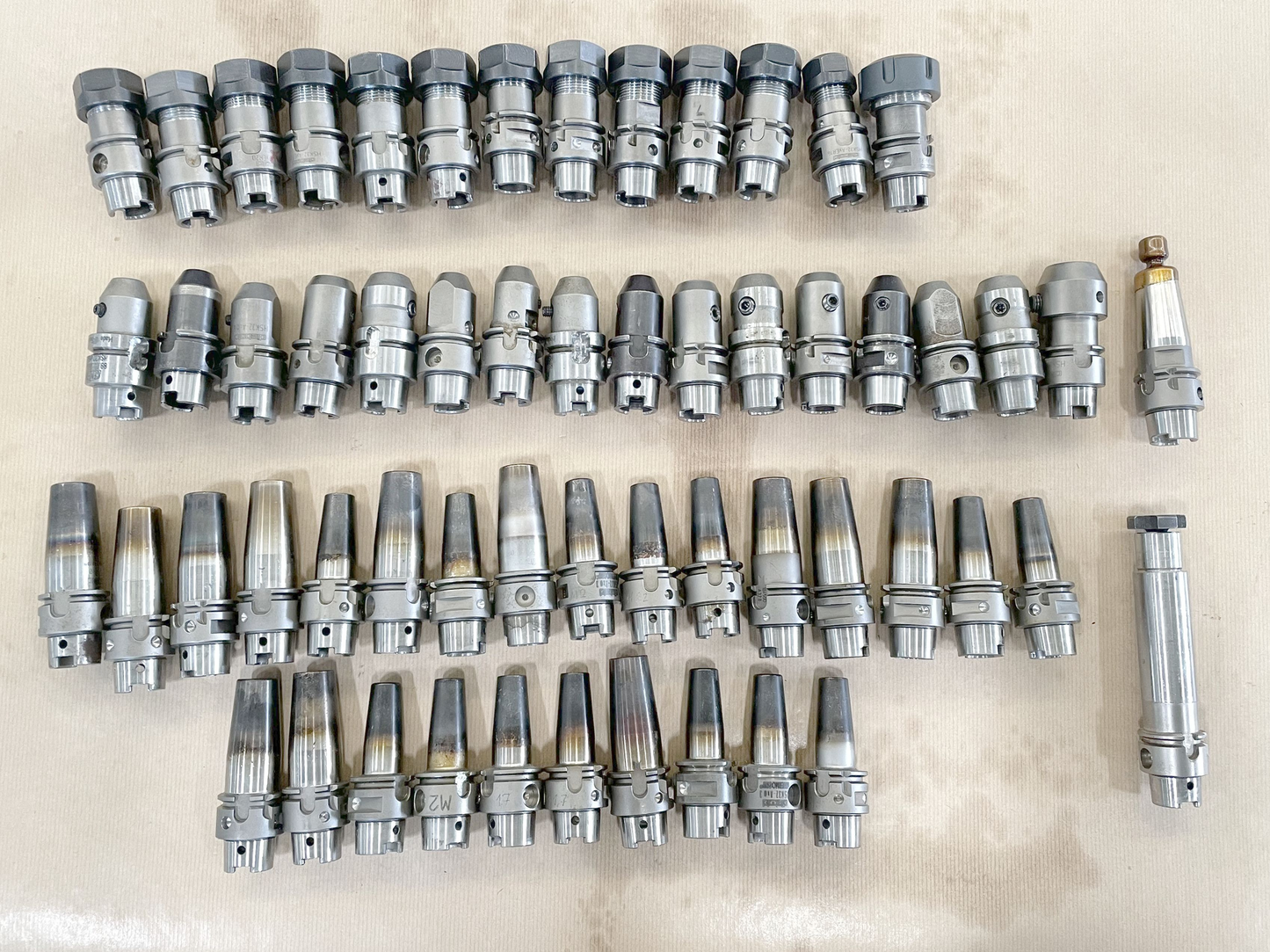

| Satz Werkzeughalter | |
| Beleuchtung | |
| Spülpistole | |
| Schnittstelle RS 232 | |
| Schaltschrank Klimagerät | |
| Zustandsleuchte |
