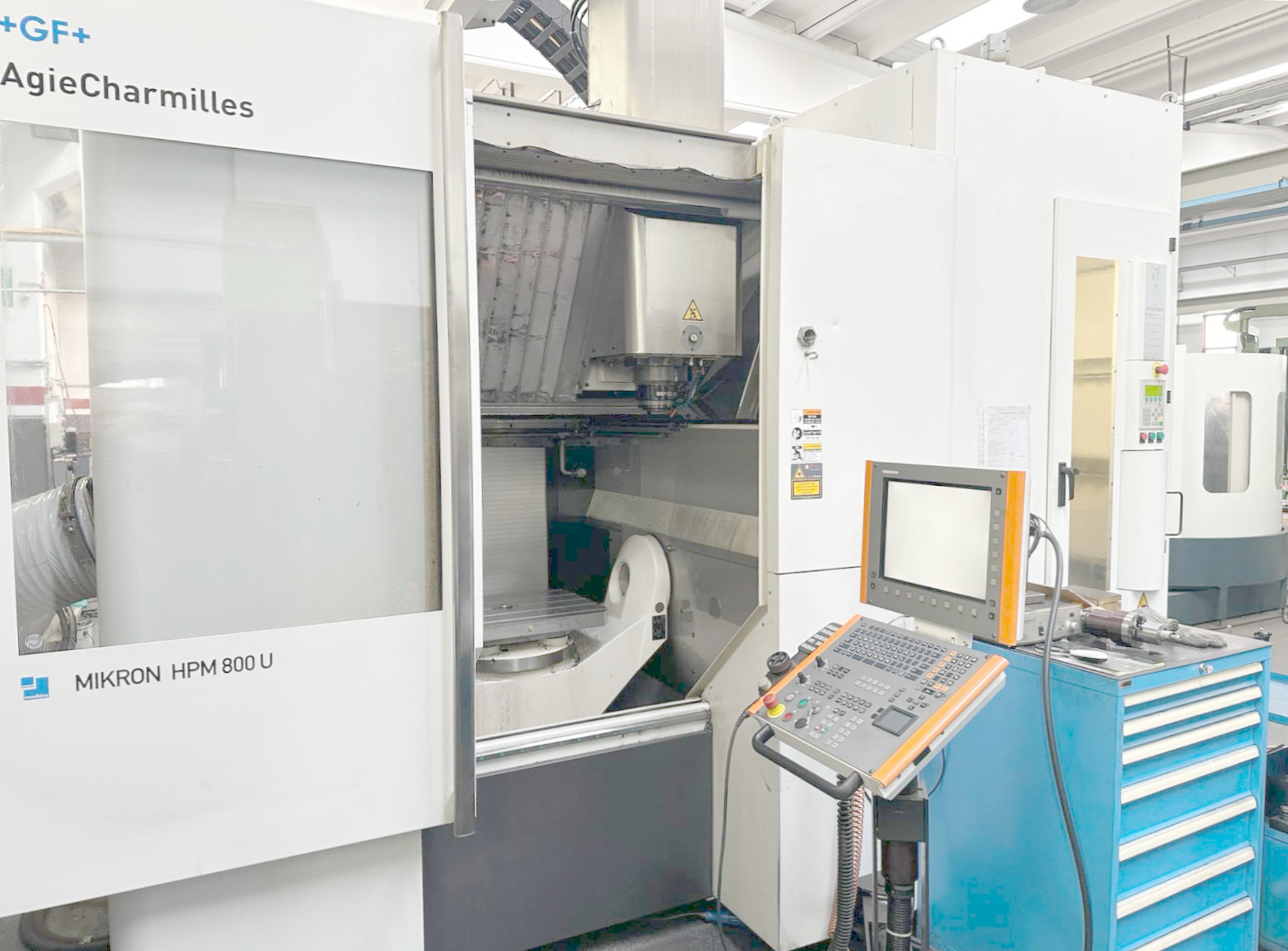

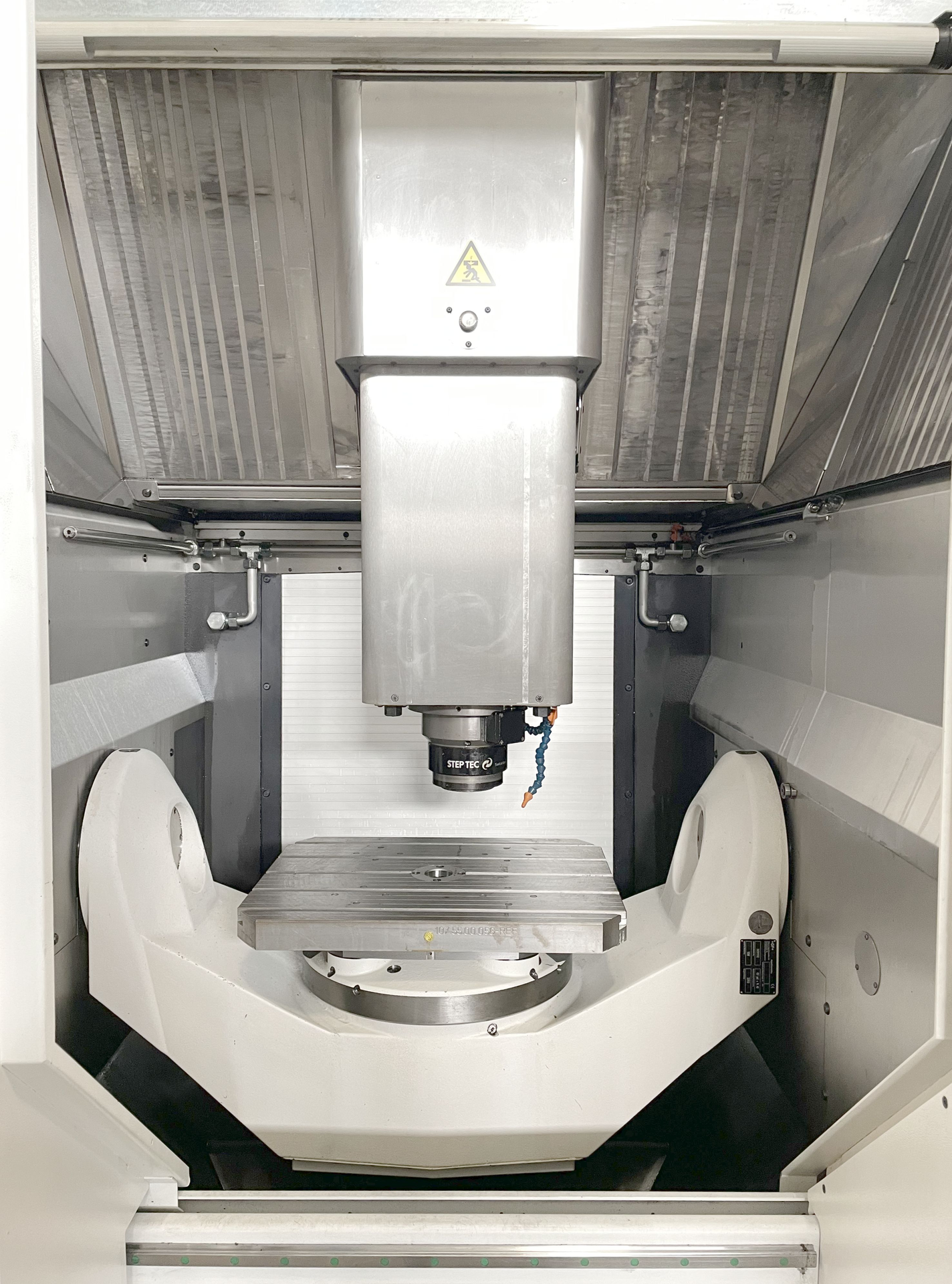

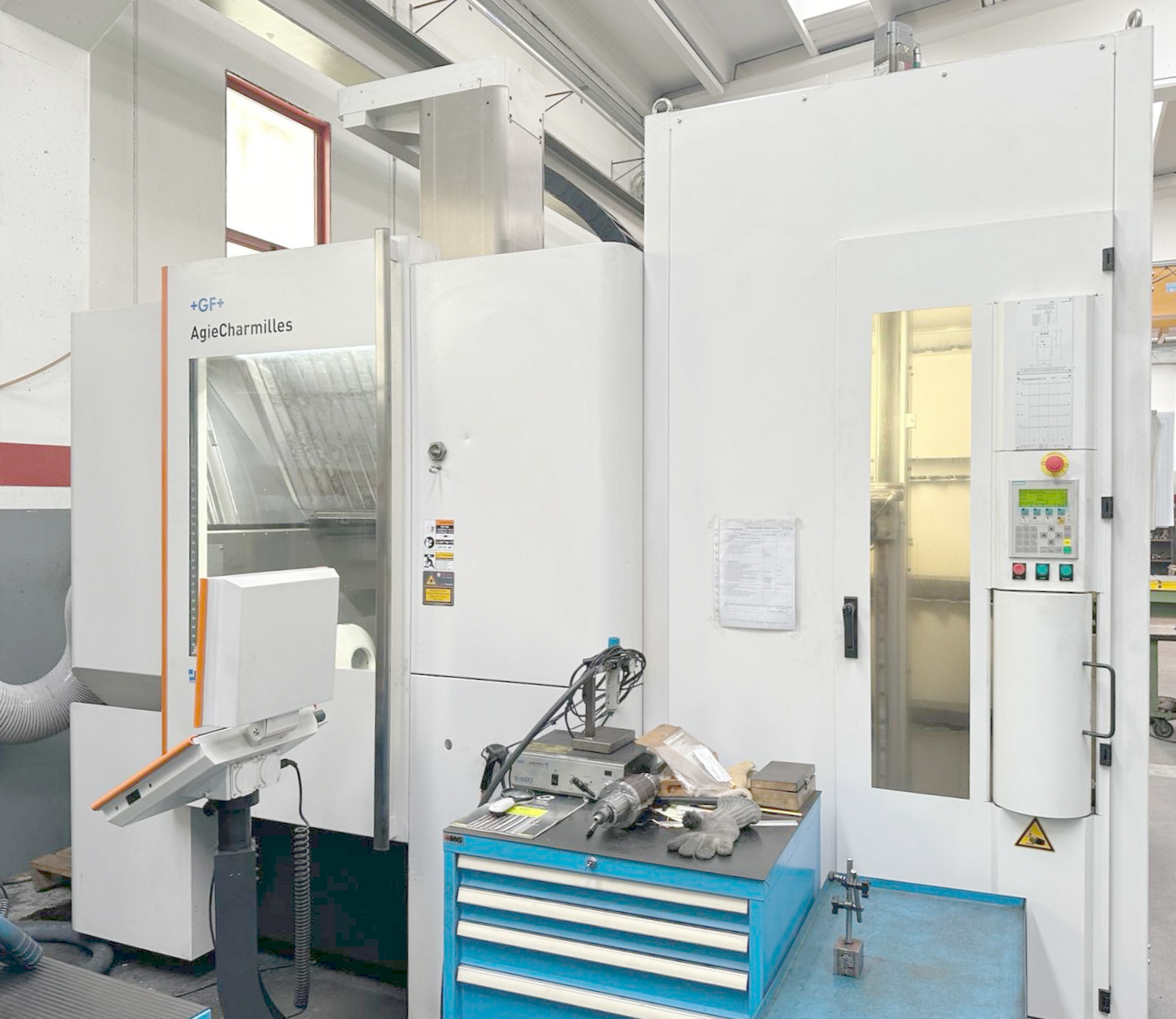

MIKRON HPM 800 U ist ein 5‑Achsen Bearbeitungszenter für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 630×440 mm, 5 T‑Nuten, Last 800 kg; Verfahrwege X800 Y800 Z550 mm; A +91/‑121°, C 360°. HSK‑A63, Abstand 600 mm; 115 Werkzeuge, Ø max 80 mm (160 frei), L 350 mm. 0–20000 t/min; Vorschub 0–20000 mm/min; Eilgang 45 m/min; Beschl. 6 m/s; Vorschubkraft 6000 N; 3×400V 50Hz; 55 kW; Gewicht ~15000 kg; Abm. 3505×3100×2980 mm. Zubehör: Hochdruckkühlung, Papierfilter, 2 Paletten, Werkstücktaster, Laser Werkzeugkontrolle, Späneförderer. Für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik, Uhrenbau
| Anzahl Achsen simultan | 5 |

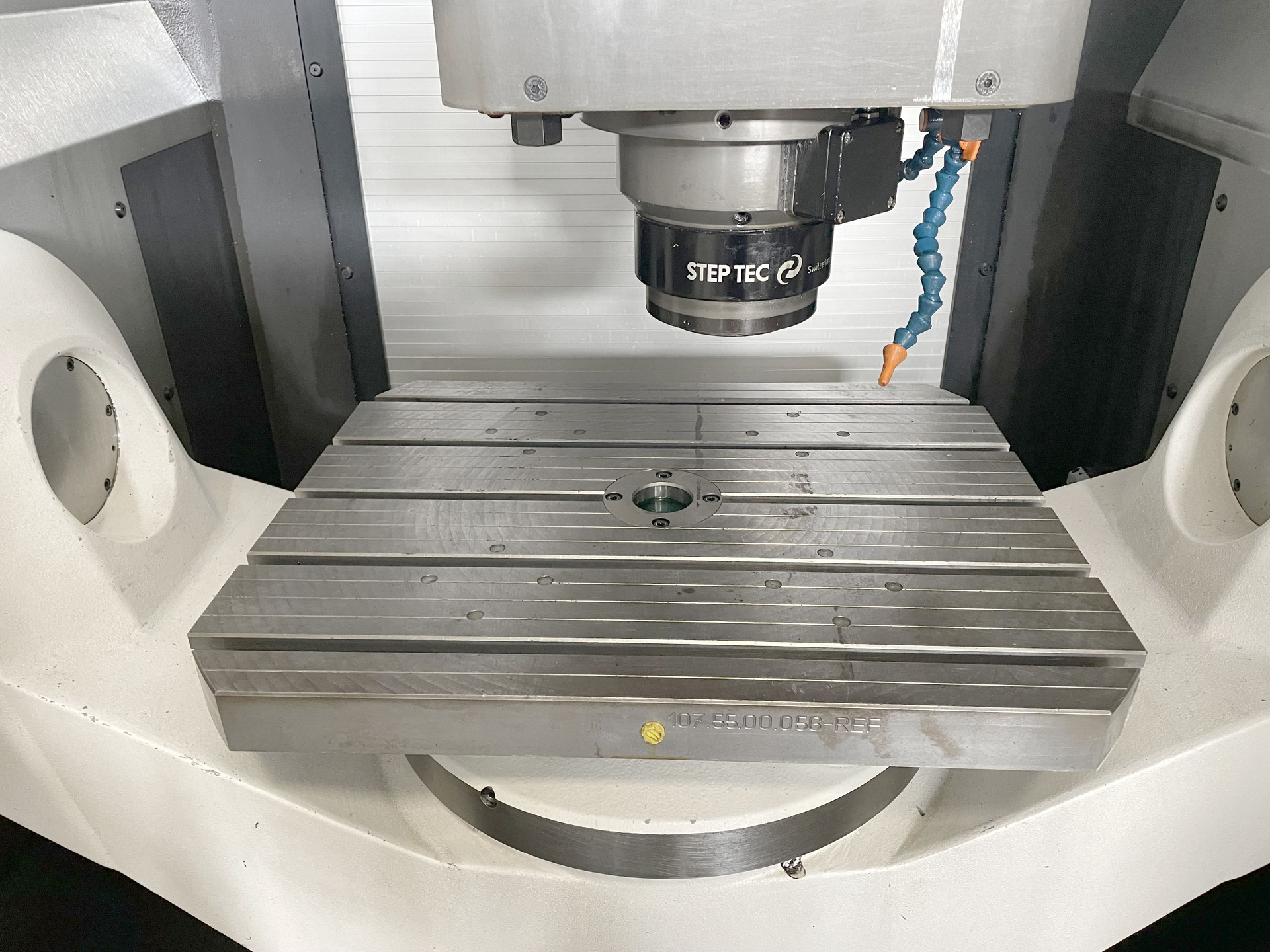

| Tischlänge | 630 mm |
| Tischbreite | 440 mm |
| Anzahl T-Nuten: | 5 |
| Abstand der T-Nuten | 100 mm |
| T-Nutenbreite | 16 mm |
| Max. Werkstückgewicht auf dem Tisch | 800 kg |
| Maximaler Störkreis | 800 mm |
| Längsweg (X-Achse) | 800 mm |
| Querweg (Y-Achse) | 800 mm |
| Vertikalweg (Z-Achse) | 550 mm |
| A-Achse | +91 / -121° |
| C-Achse | 360 ° |
| Auflösung | ° |

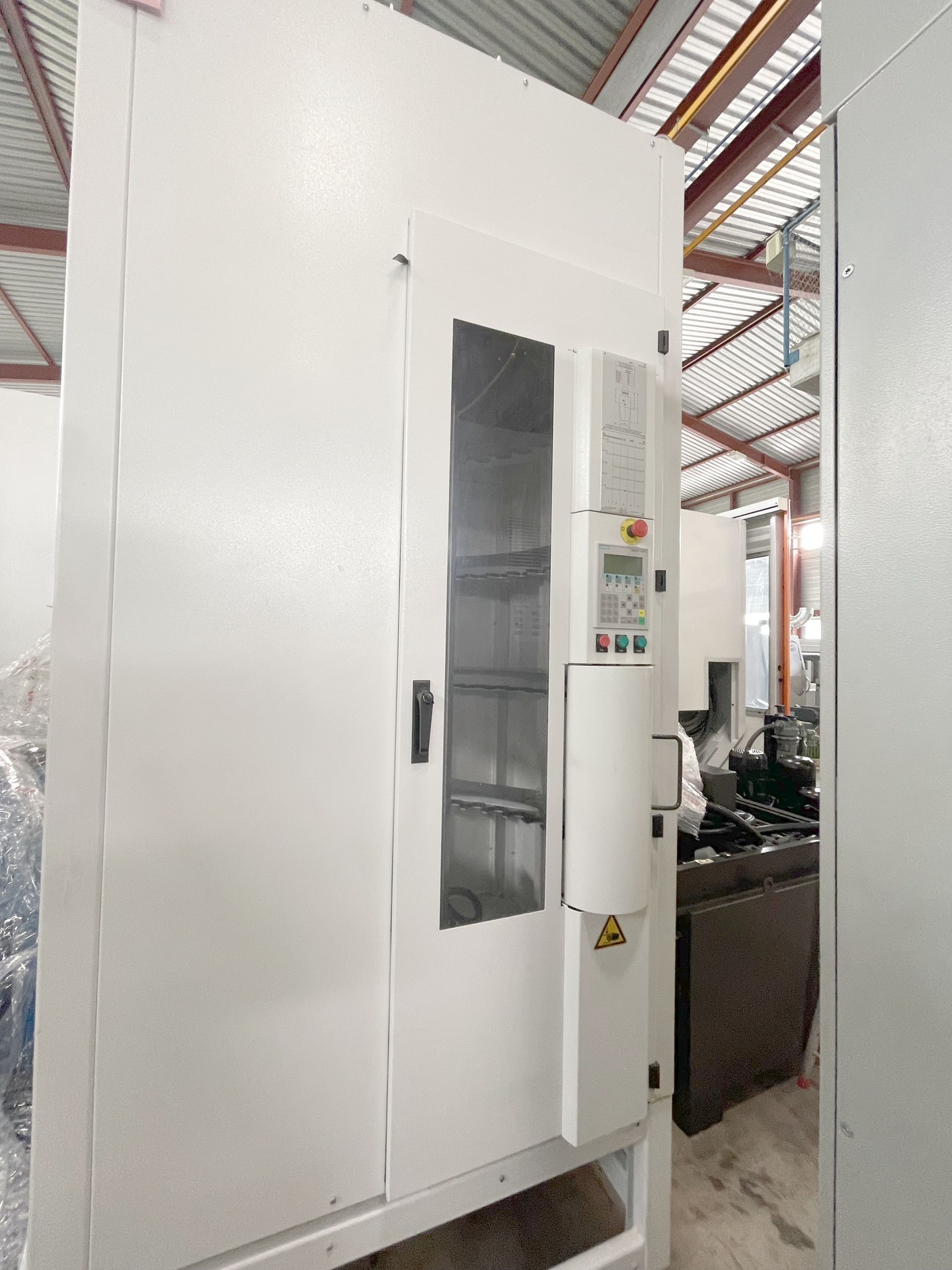

| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 115 |
| Werkzeugdurchmesser max. | 80 mm |
| Durchmesser bei freien Nebenplätzen | 160 mm |
| Maximale Werkzeuglänge | 350 mm |
| Werkzeuggewicht max. | 8 kg |
| Werkzeugaufnahme: HSK-A | 63 |
| Abstand zwischen Spindelnase und Tisch | 600 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 20000 t/min |
| Vorschubgeschwindigkeit | 0 - 20000 mm/min |
| Eilgang | 45 m/min |
| Beschleunigung | 6 m/s |
| Max. Vorschubkraft | 6000 N |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 55 kW |
| Geräuschpegel | 75 dB (A) |
| Maschinengewicht ca. | 15000 kg |
| Abmessungen Maschine: | |
| Länge | 3505 mm |
| Breite | 3100 mm |
| Höhe | 2980 mm |
| Diverses Zubehör: | |

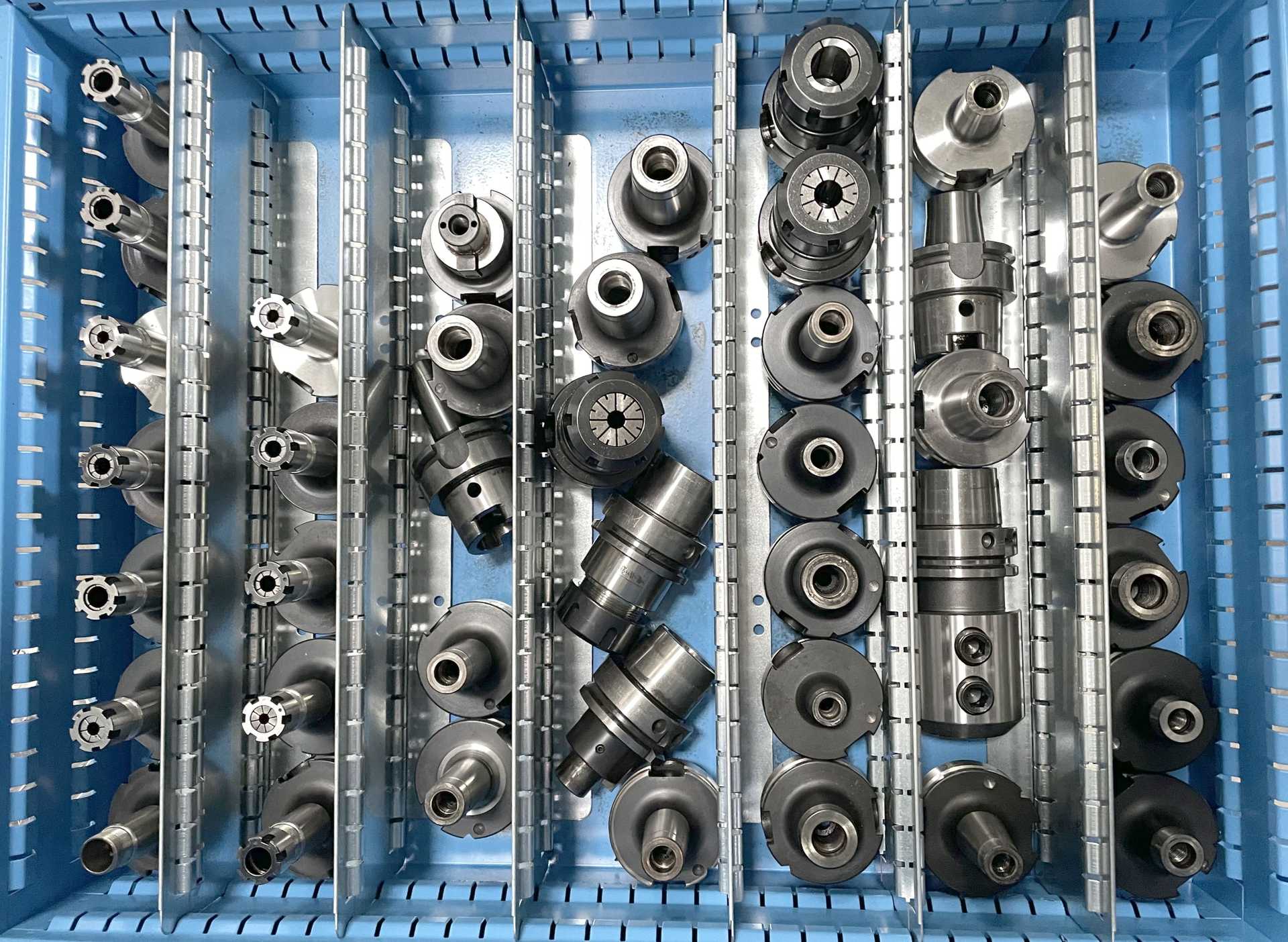

| Satz Werkzeughalter | |

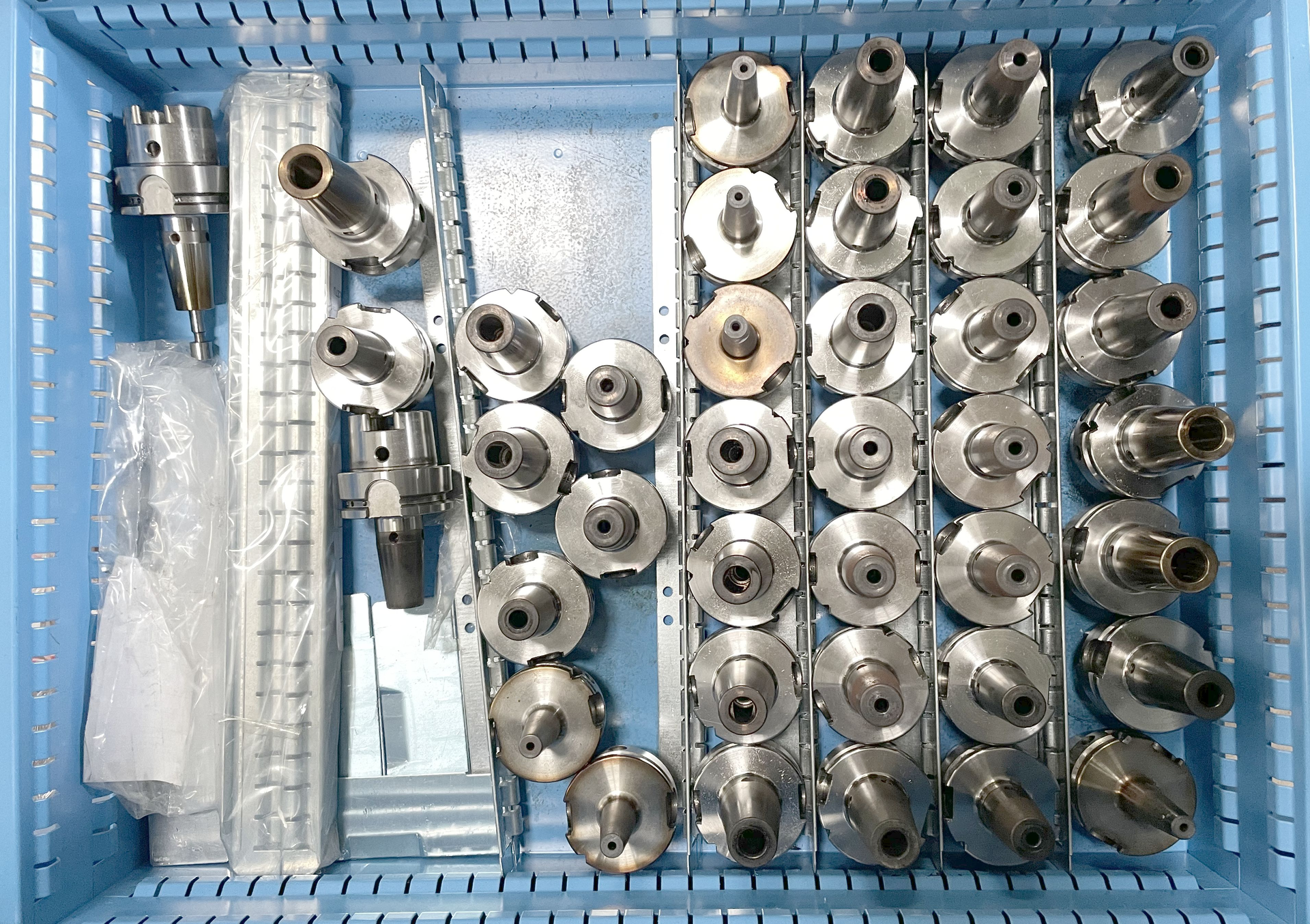

| Satz Schrumpfwerkzeugaufnahmen | |

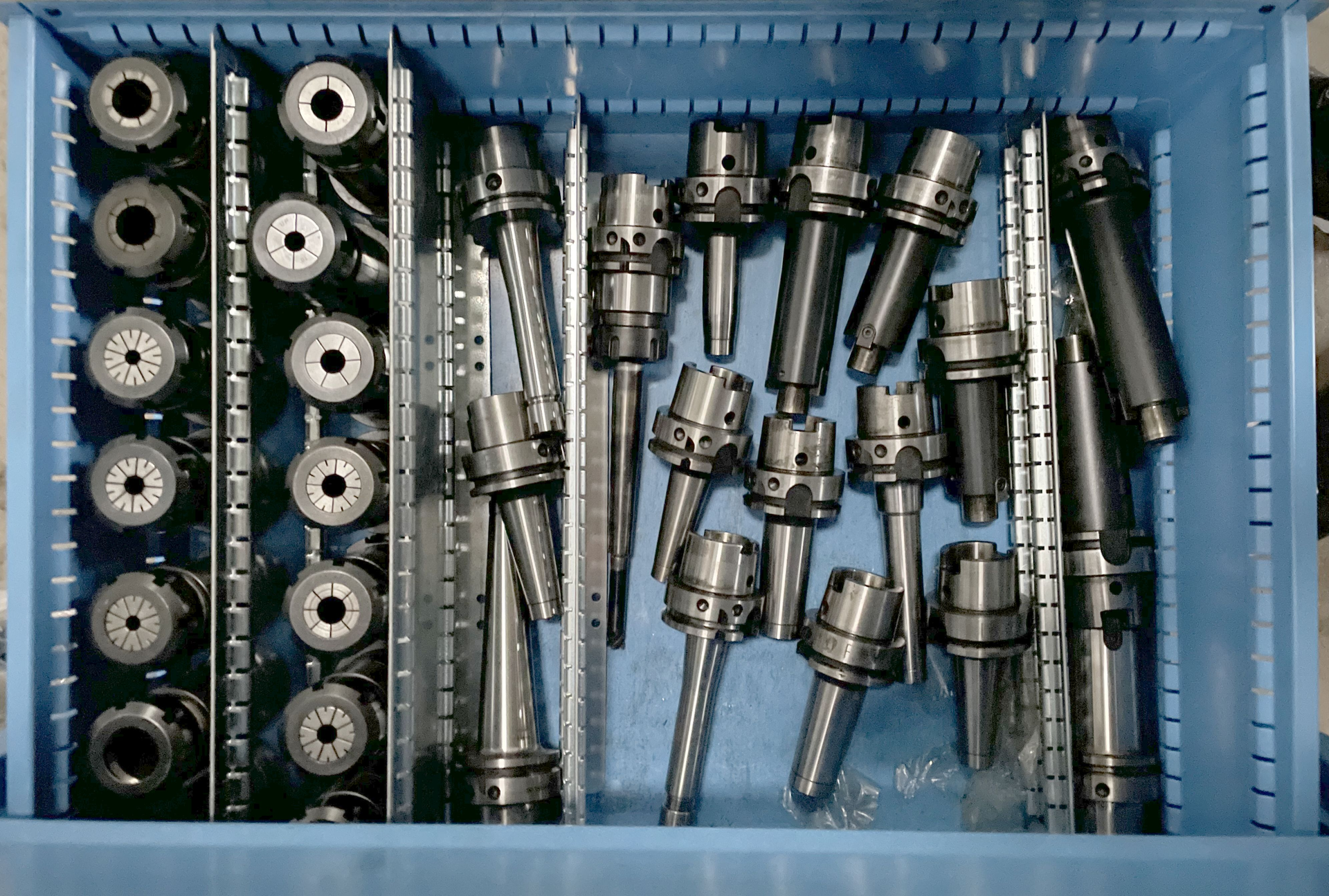

| Satz Spannzangen-/ Werkzeughalter | |

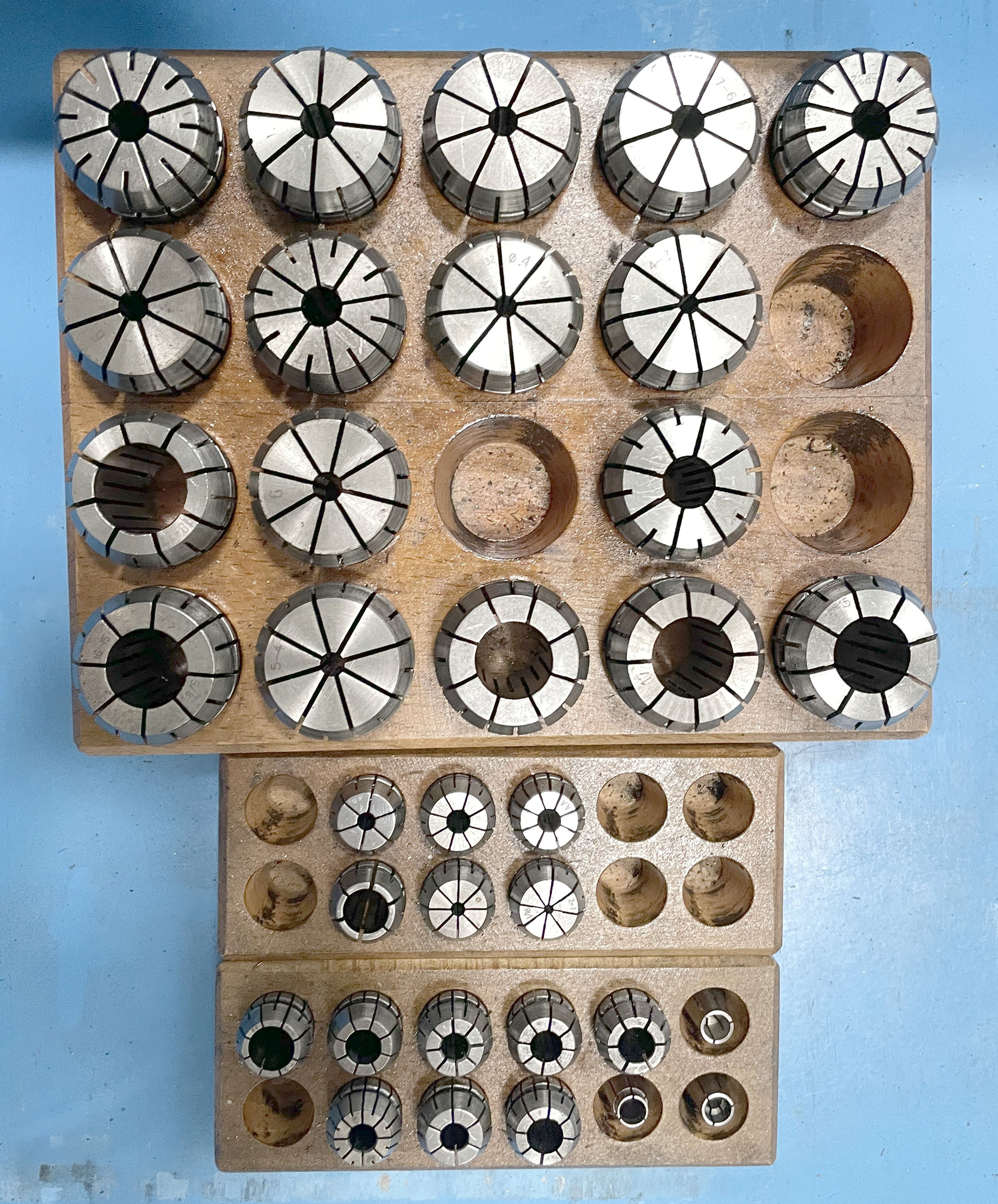

| Satz Spannzangen | |

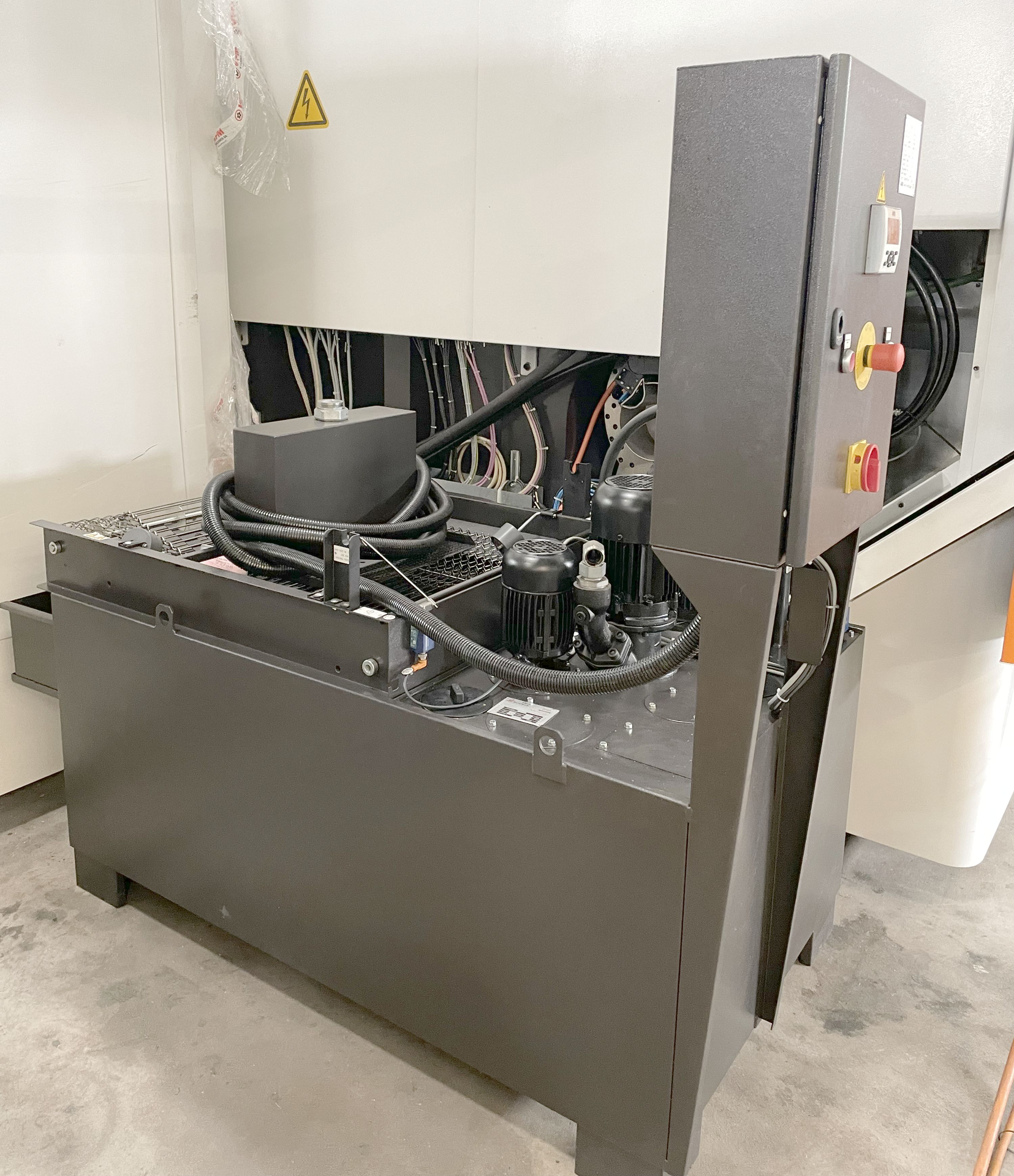

| Hochdruck-Kühlmitteleinrichtung | |
| Papierfilteranlage | |
| Wasserkühler | |

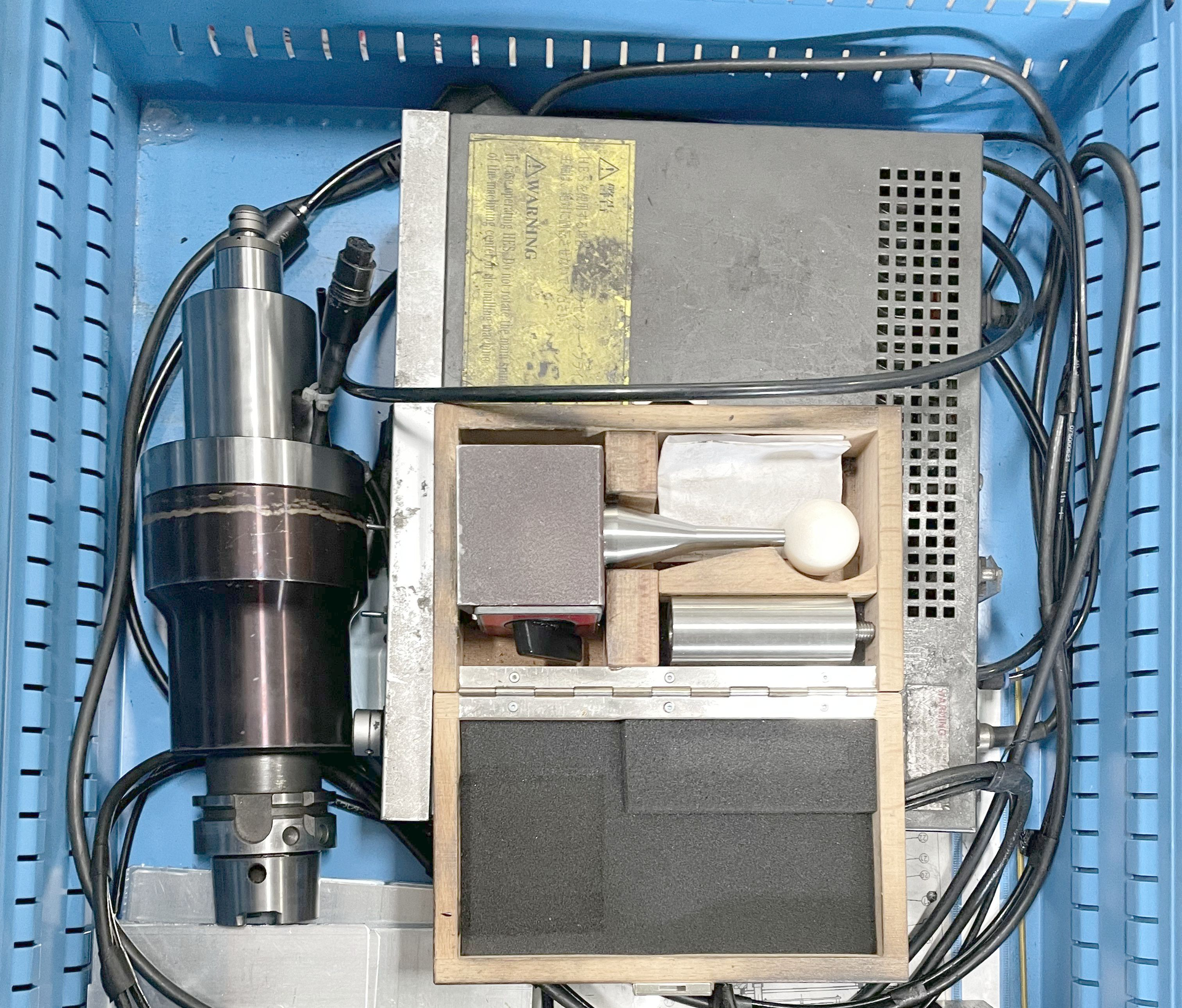

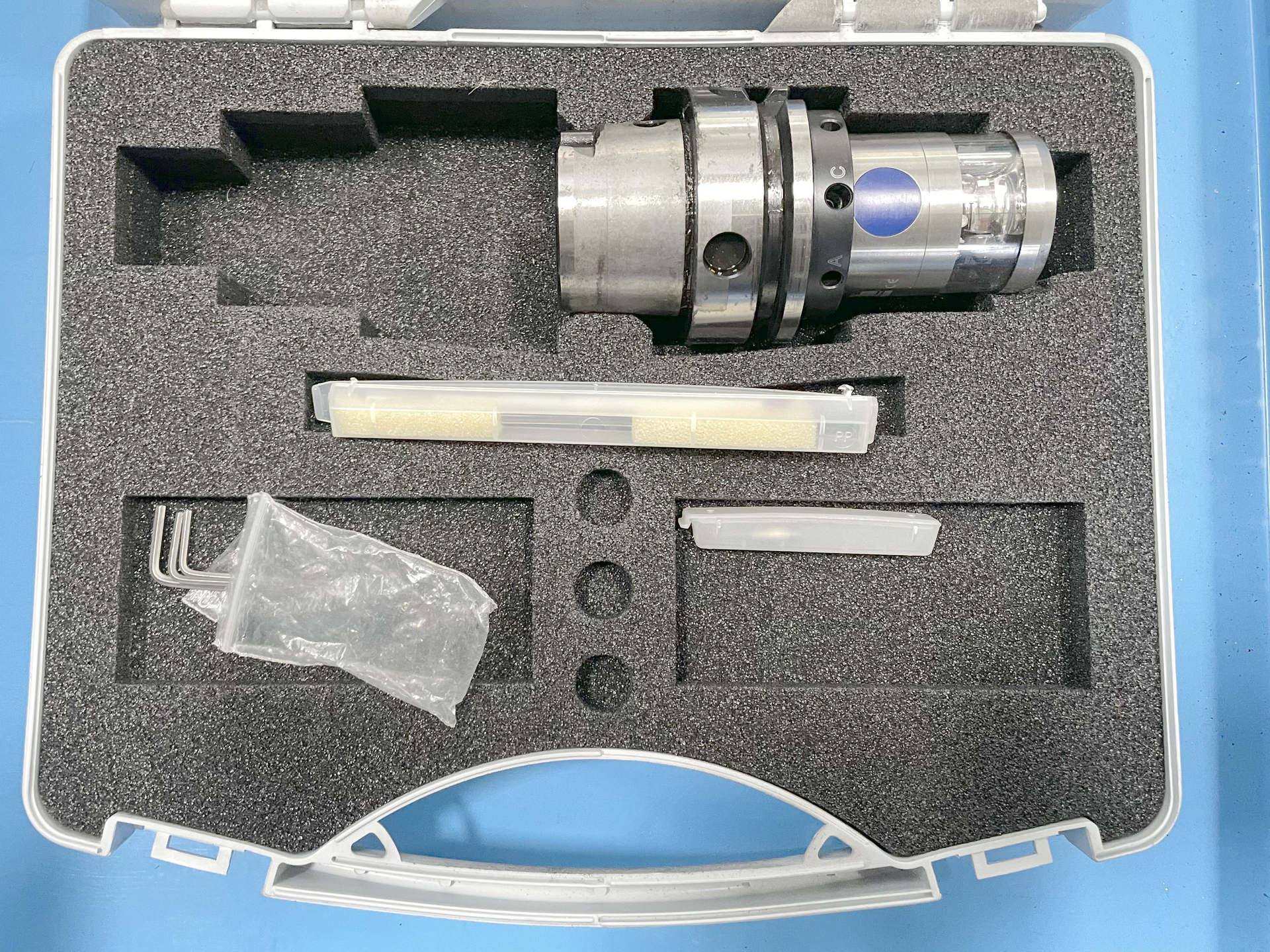

| Werkstücktaster | |
| Laser-Werkzeugkontrollsystem | |
| Späneförderer | |

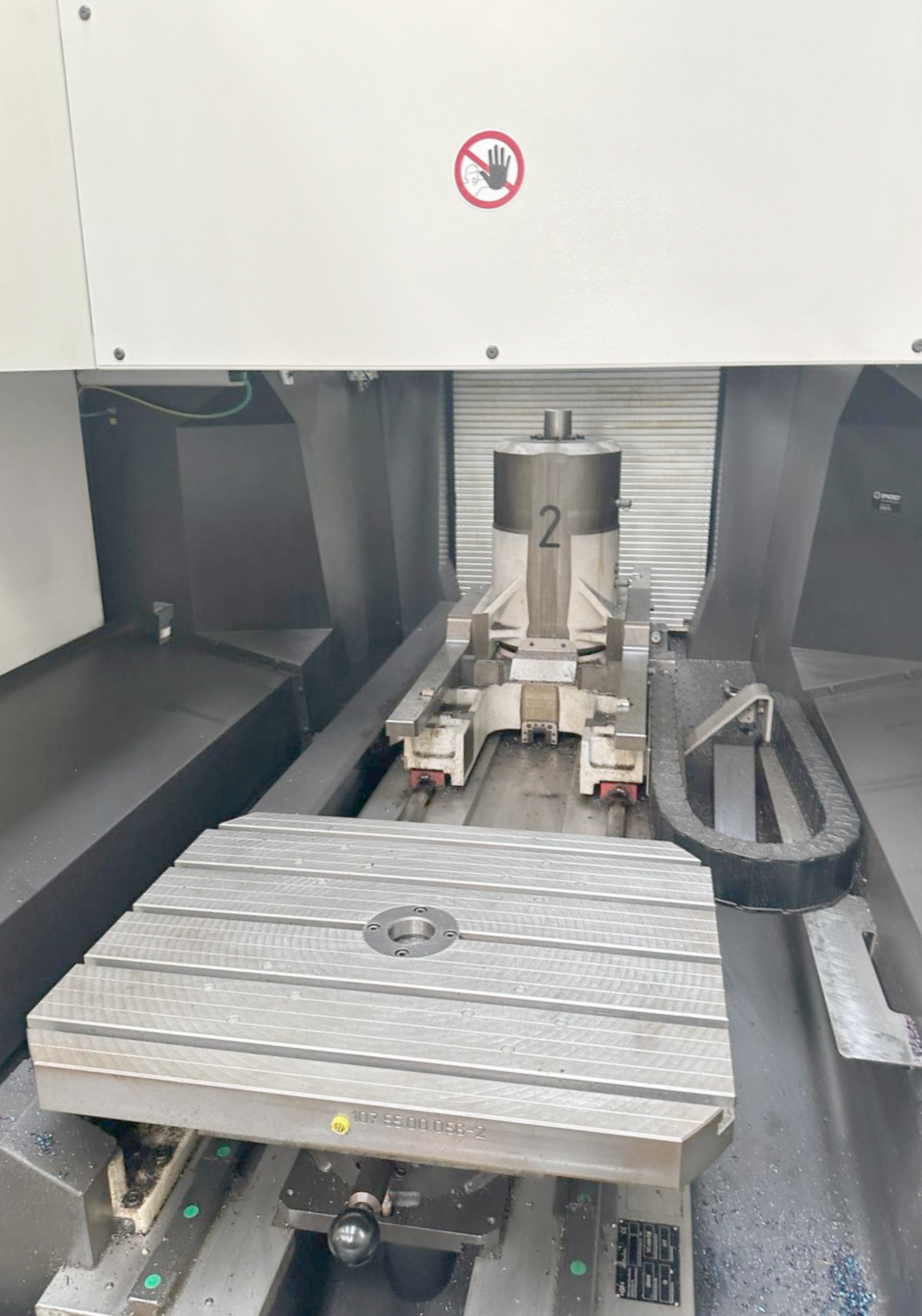

| Palettenwechseleinrichtung: | |
| Paletten Anzahl | 2 |
| Elektronisches Handrad | |
| Werkzeugschrank | |
| Referenzkugel |
