STAR SA-16 RC
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
STAR SA-16 RC ist ein CNC-Langdrehautomat / Swiss-Typ mit hoher Präzision, Genauigkeit und Zuverlässigkeit. Kapazität: Ø 16 mm drehen; Bohren 7 mm; Gewinde bis M6; Stangen 2–20 mm (max 3200 mm); Gegenbearbeitung 85 mm. Spindel 500–12.000 min⁻¹ (2,2/3,7 kW); Gegenspindel 500–9.000 min⁻¹ (1,1/0,5 kW). Werkzeuge: 6 Drehen, 4 Bohren, 3 Quer; angetriebene Werkzeuge 7.500 min⁻¹, 0,4 kW. Eilgang 20 m/min; 3×400 V 50 Hz; Druckluft 5 bar; 6 kVA; Gewicht 1700 kg; Abm. 2090×770×1660 mm. Zubehör: LNS EXPRESS 220 (2007), Kühlung 80 l, Spannzangensatz, Werkzeugsatz, Teilefänger, Band, Lampe, Löschsystem. Einsatz in Automotive, Uhren, Maschinenbau, Luftfahrt, Medizintechnik.
| Anzahl Spindeln | 2 |
| Drehdurchmesser maximal | 16 mm |
| Bohrdurchmesser max. | 7 mm |
| Gewindedurchmesser max. | 6 M |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 500 t/min |
| bis | 12000 t/min |
| Spindelleistung | 2.2 kW |
| Gegenspindel: | |
| Drehzahlen: | |
| von | 500 t/min |
| bis | 9000 t/min |
| Gewindebohrdurchmesser | 6 M |
| Werkstücklänge bei Gegenbearbeitung max. | 85 mm |
| Werkzeugträger: | |
| Drehwerkzeuge | 6 pce |
| Bohrwerkzeuge | 4 pce |
| Querbearbeitungswerkzeuge | 3 pce |
| Drehzahlen angetriebene Werkzeuge | 7500 t/min |
| Leistung drehende Werkzeuge | 0.4 kW |
| Bohrdurchmesser max. | 4 mm |
| Gewindebohrdurchmesser | 3 M |
| Werkzeugschaftquerschnitt | 10 mm |
| Spannzangenaufnahme Typ | ER 11 |
| Gegenbearbeitung: | |
| Anzahl Werkzeuge | 4 |
| Eilgang | 20 m/min |
| Schnittgeschwindigkeit | 10000 mm/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 2.2 / 3.7 kW |
| Leistung der Gegenspindel | 1.1 / 0.5 kW |
| Anschluss an Druckluft | 5 bar |
| Gesamtleistungsbedarf | 6 kVA |
| Maschinengewicht ca. | 1700 kg |
| Abmessungen Maschine: | |
| Länge | 2090 mm |
| Breite | 770 mm |
| Höhe | 1660 mm |
| Diverses Zubehör: | |

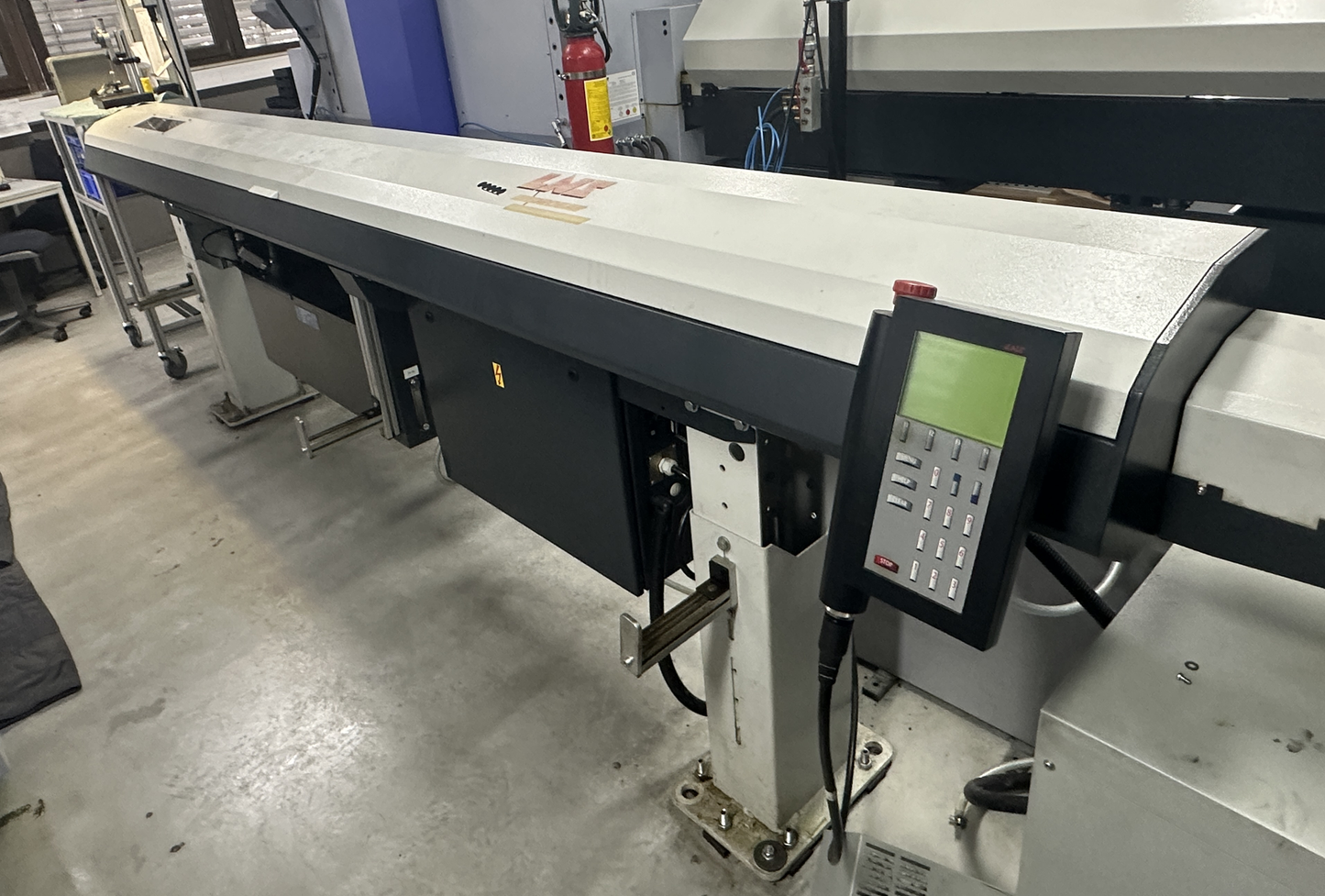

| Lademagazin | |
| Fabrikat | LNS |
| Typ | EXPRESS 220 |
| Baujahr | 2007 |
| Stangenlänge max. | 3200 mm |
| Stangendurchmesser | 2 - 20 mm |
| Teilefänger | |
| Teiletransportband | |
| Lampe | |
| Hochdruck-Kühlmitteleinrichtung | |
| Kühlmitteleinrichtung | 80 l |
| Satz Spannzangen | |
| Satz Werkzeughalter | |
| Feuerlöschanlage (ohne Flasche) |
