ACIERA 22 S
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

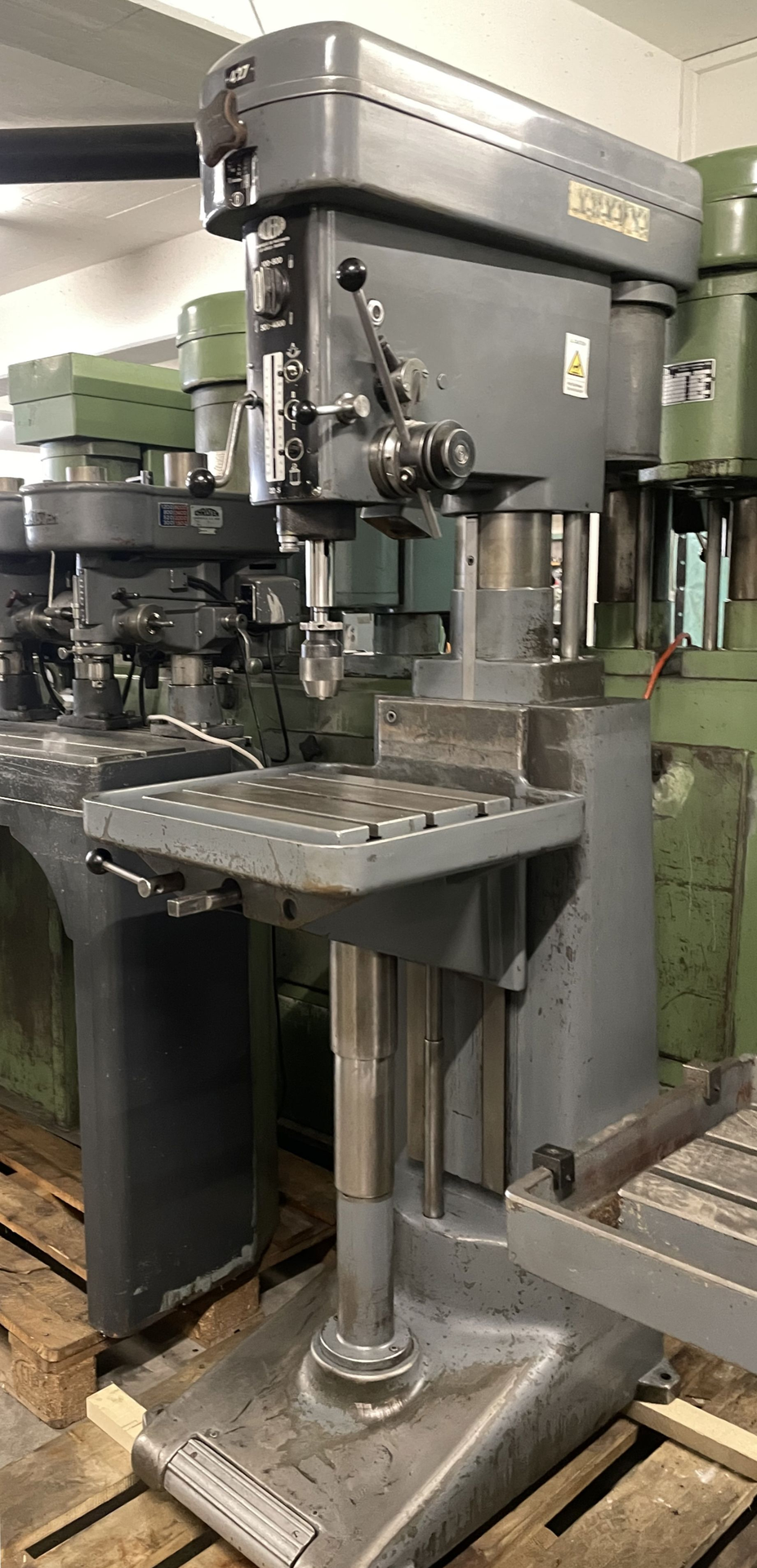

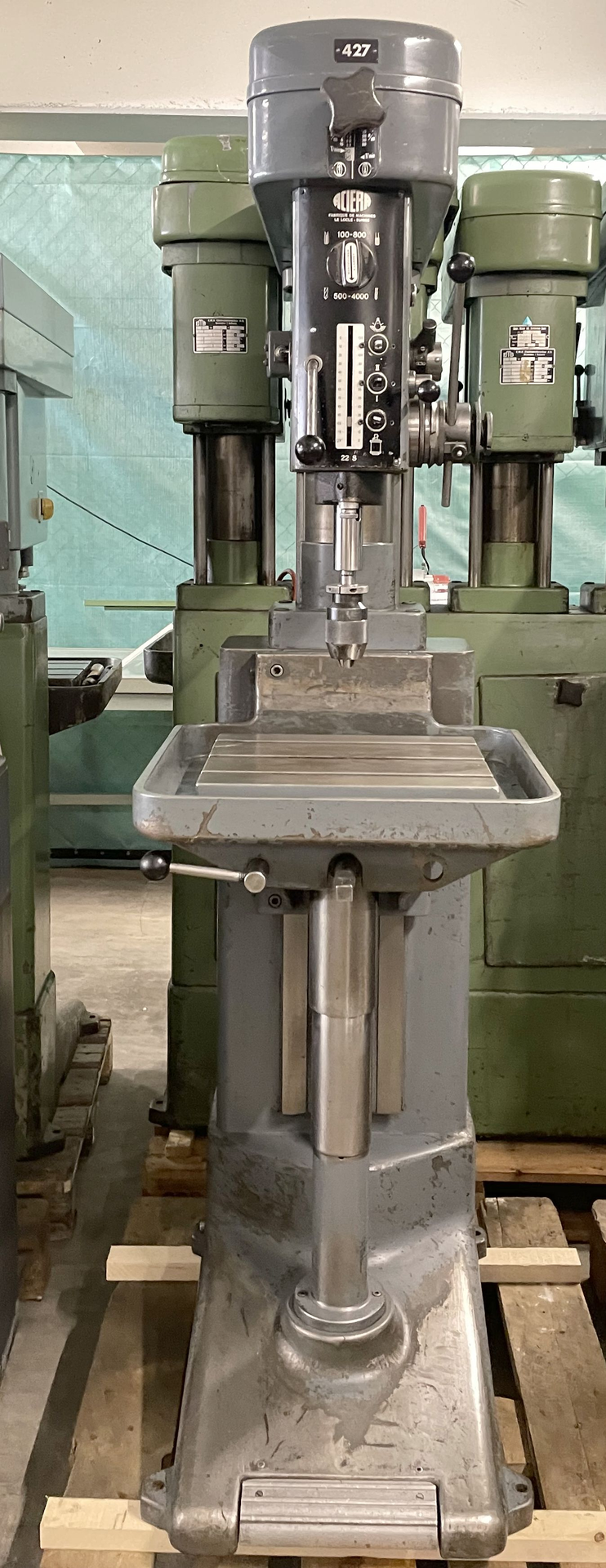

ACIERA 22 S ist eine Ständerbohrmaschine für präzise Bearbeitung, mit hoher Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch 500×500 mm (3 T‑Nuten, Abstand 100 mm, Breite 16 mm), Aufspannfläche 360×320 mm; Bohren Stahl 22 mm, Guss 24 mm; Ausladung 300 mm; Hub 120 mm; Verfahre X330 Y210 Z350 mm. Daten: MK3; Drehz. 100–4000 t/min stufenlos; Vorschub 0.02–0.25 mm/t stufenlos; 3×380 V 50 Hz; Spindelmotor 1.0/1.5 CV; Gewicht ≈900 kg; Maße 1100×600×2100 mm. Zubehör: Bohrfutter. Ermöglicht enge Toleranzen; Branchen: Automotive, Luftfahrt, Medizintechnik, Uhrmacherei, Maschinenbau.

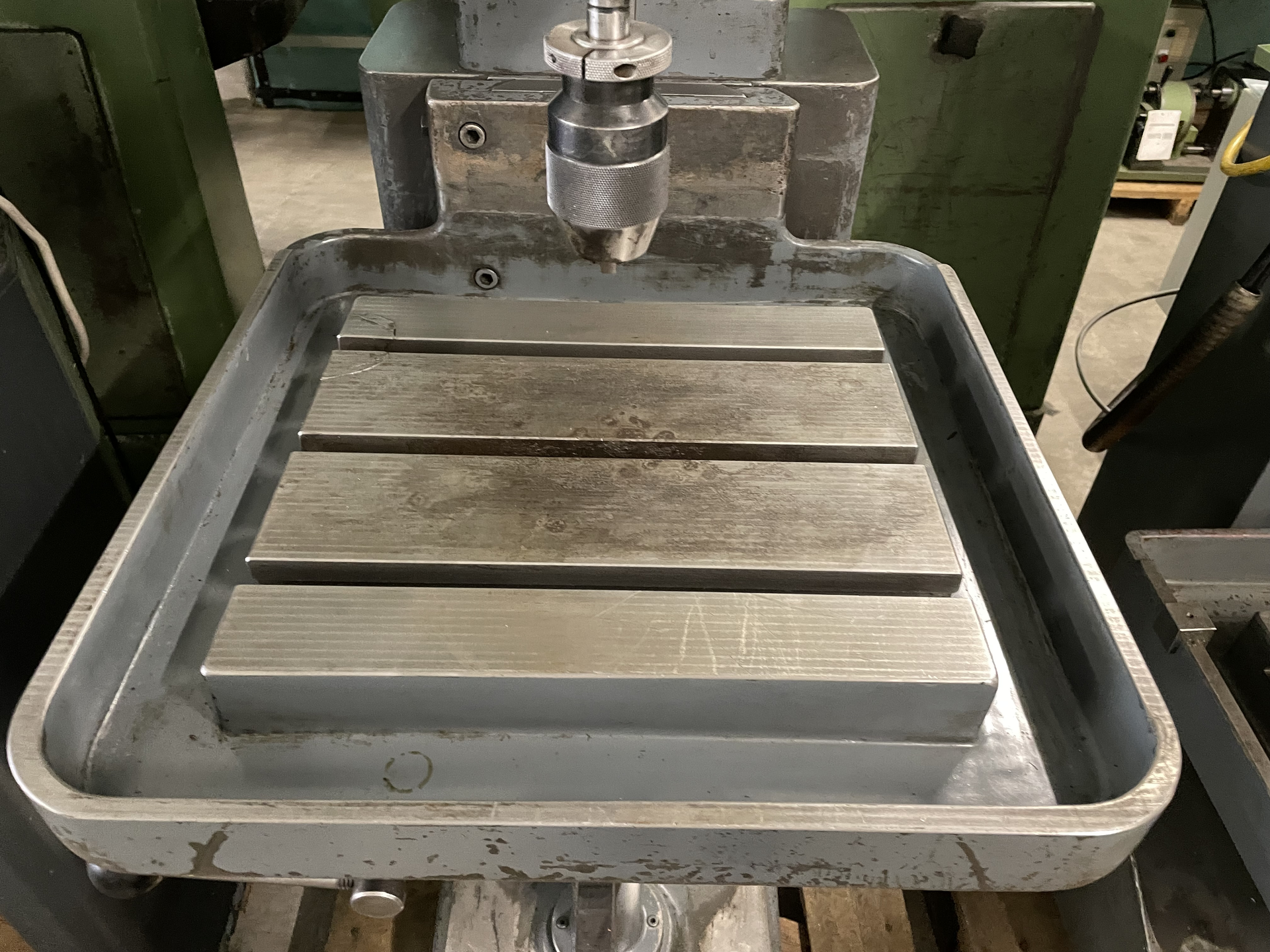

| Tischlänge | 500 mm |
| Tischbreite | 500 mm |
| Aufspannfläche: | |
| Länge | 360 mm |
| Breite | 320 mm |
| Anzahl T-Nuten: | 3 |
| Abstand der T-Nuten | 100 mm |
| T-Nutenbreite | 16 mm |
| Bohrleistung in Stahl | 22 mm |
| Bohrleistung in Guss | 24 mm |
| Spindelaufnahme: MK | 3 |
| Ausladung | 300 mm |
| Bohrtiefe (Pinolenhub) | 120 mm |
| Verstellung des Spindelkopfes | 300 mm |
| Verfahrwege des Tisches: | |
| Längsweg (X-Achse) | 330 mm |
| Querweg (Y-Achse) | 210 mm |
| Vertikalweg (Z-Achse) | 350 mm |

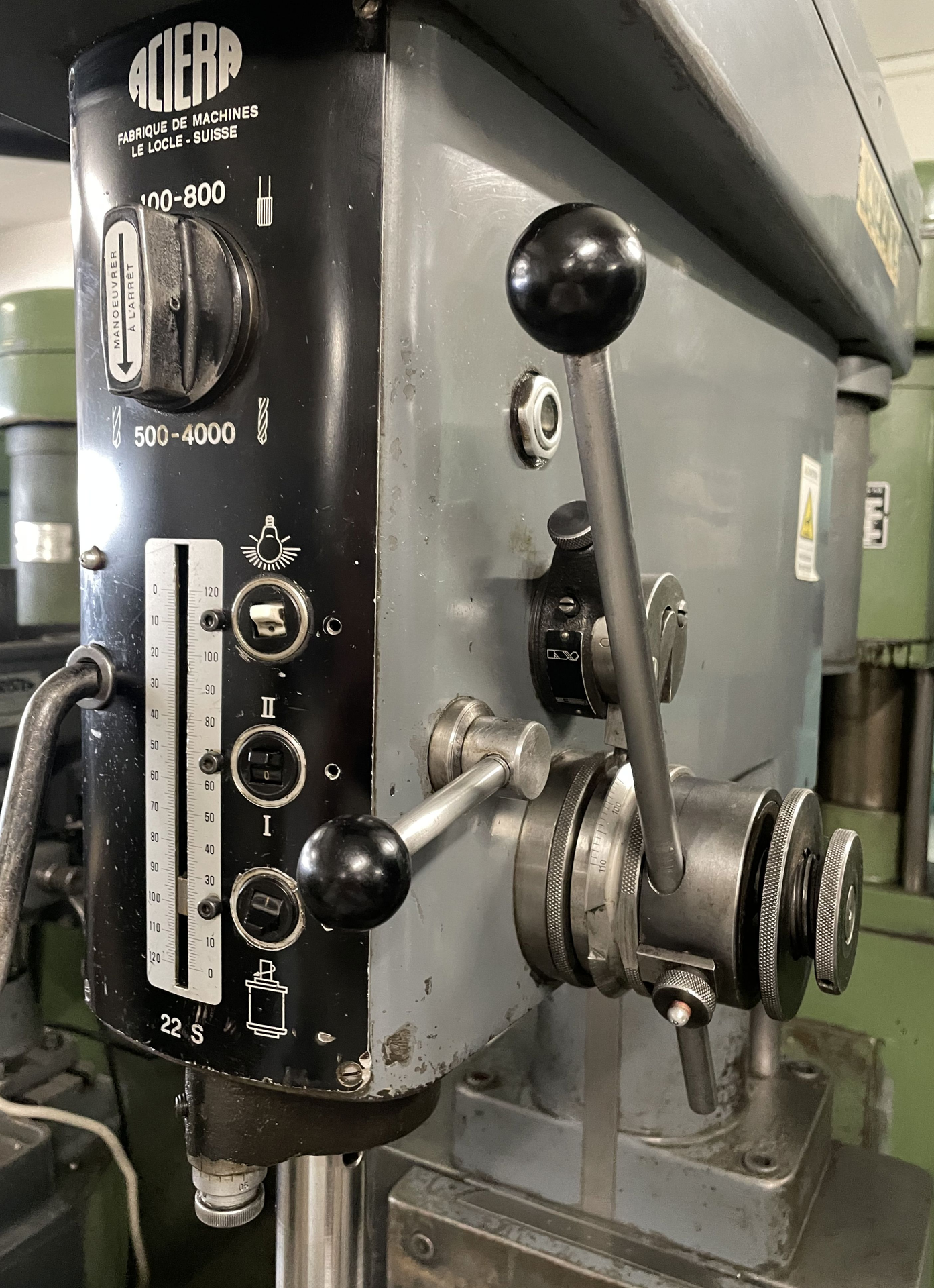

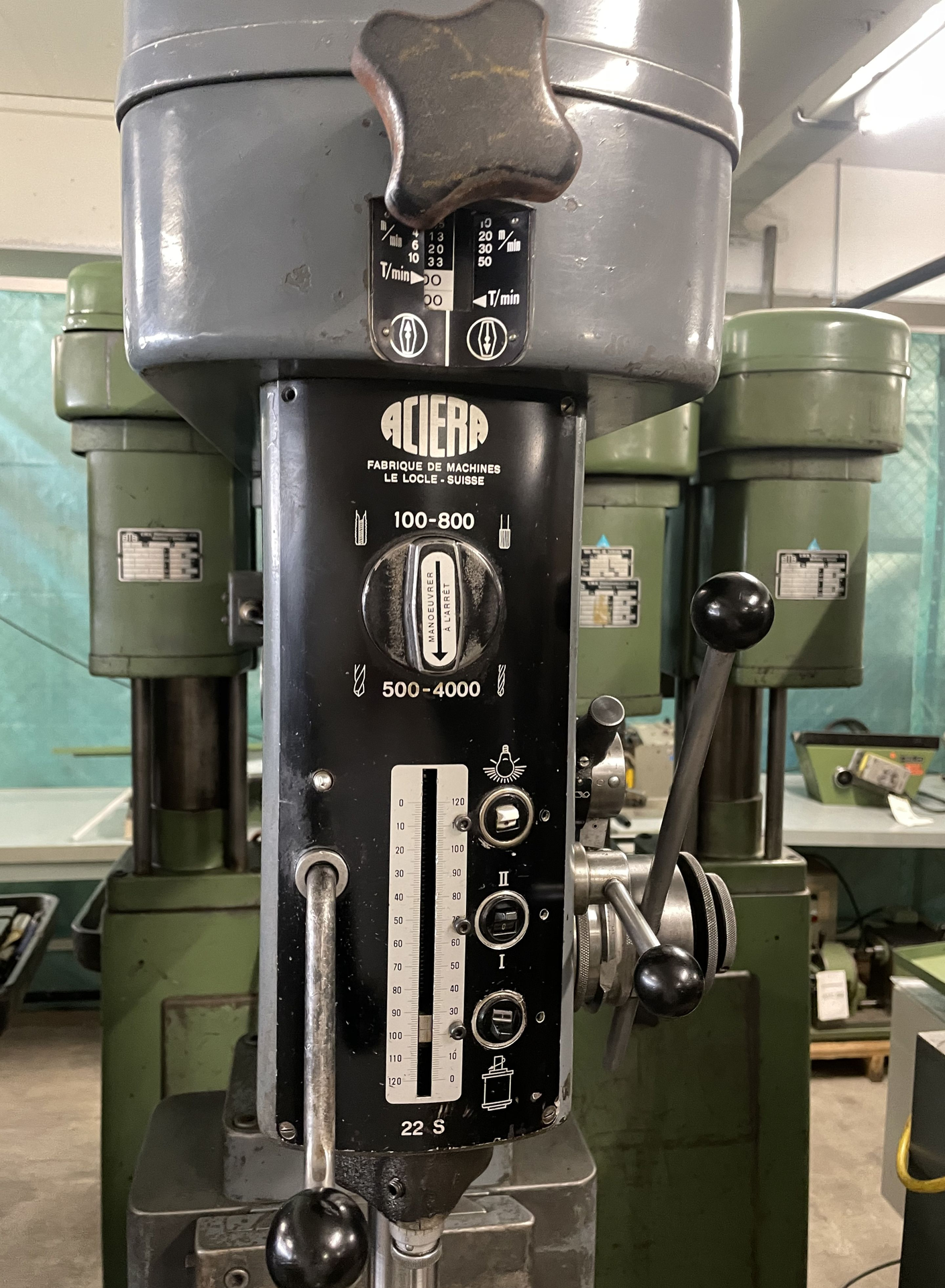

| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 100 t/min |
| bis | 4000 t/min |
| Vorschübe: | |
| Stufenlos | |
| von | 0.02 mm/t |
| bis | 0.25 mm/t |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 1.0 / 1.5 CV |
| Maschinengewicht ca. | 900 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 600 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |
| Bohrfutter |
