SCHAUBLIN 53
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

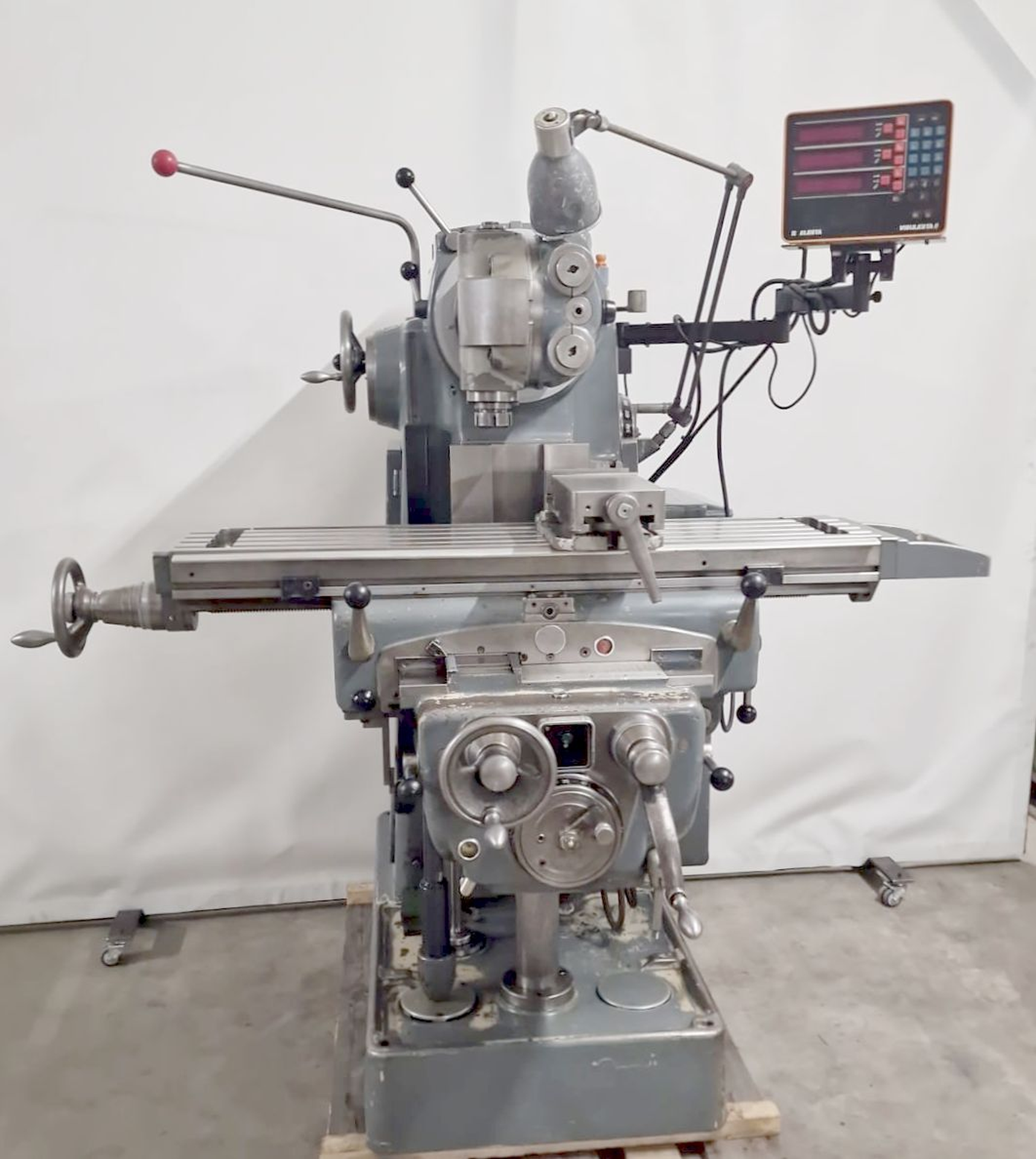

SCHAUBLIN 53 ist eine Universalfräsmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 1100×305 mm; Vorschubwege X 700 mm, Y 250 mm, Z 490 mm. Spindeldrehzahlen 18 Stufen 38–1510 t/min; Spindelaufnahme 40 ISO. Vorschübe 18 Stufen: X/Y 12–1050 mm/min, Z 6–525 mm/min; Eilgang X/Y 3,5 m/min, Z 1,7 m/min. Anschluss 3x380 V 50 Hz; Motorleistung 5,5 CV; Gesamtleistung 8 CV; Gewicht ca. 2100 kg; Abmessungen 1800×1600×1800 mm. Zubehör: Schraubstock, 3-Achsen-Digitalanzeige, Lampe. Erreicht enge Toleranzen; geeignet für Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt und Medizintechnik.
| Tischlänge | 1100 mm |
| Tischbreite | 305 mm |
| Längsweg (X-Achse) | 700 mm |
| Querbewegung (Y-Achse) | 250 mm |
| Vertikalweg (Z-Achse) | 490 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 18 |
| von | 38 t/min |
| bis | 1510 t/min |
| Spindelaufnahme | 40 ISO |
| Vorschübe: Anzahl (Stufen) | 18 |
| Längs von | 12.0 mm/min |
| bis | 1050 mm/min |
| Quer von | 12.0 mm/min |
| bis | 1050 mm/min |
| Vertikal von | 6.0 mm/min |
| bis | 525 mm/min |
| Eilgang: | |
| Längs | 3.5 m/min |
| Quer | 3.5 m/min |
| Vertikal | 1.7 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 5.5 CV |
| Gesamtleistungsbedarf | 8 CV |
| Maschinengewicht ca. | 2100 kg |
| Abmessungen Maschine: | |
| Länge | 1800 mm |
| Breite | 1600 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |

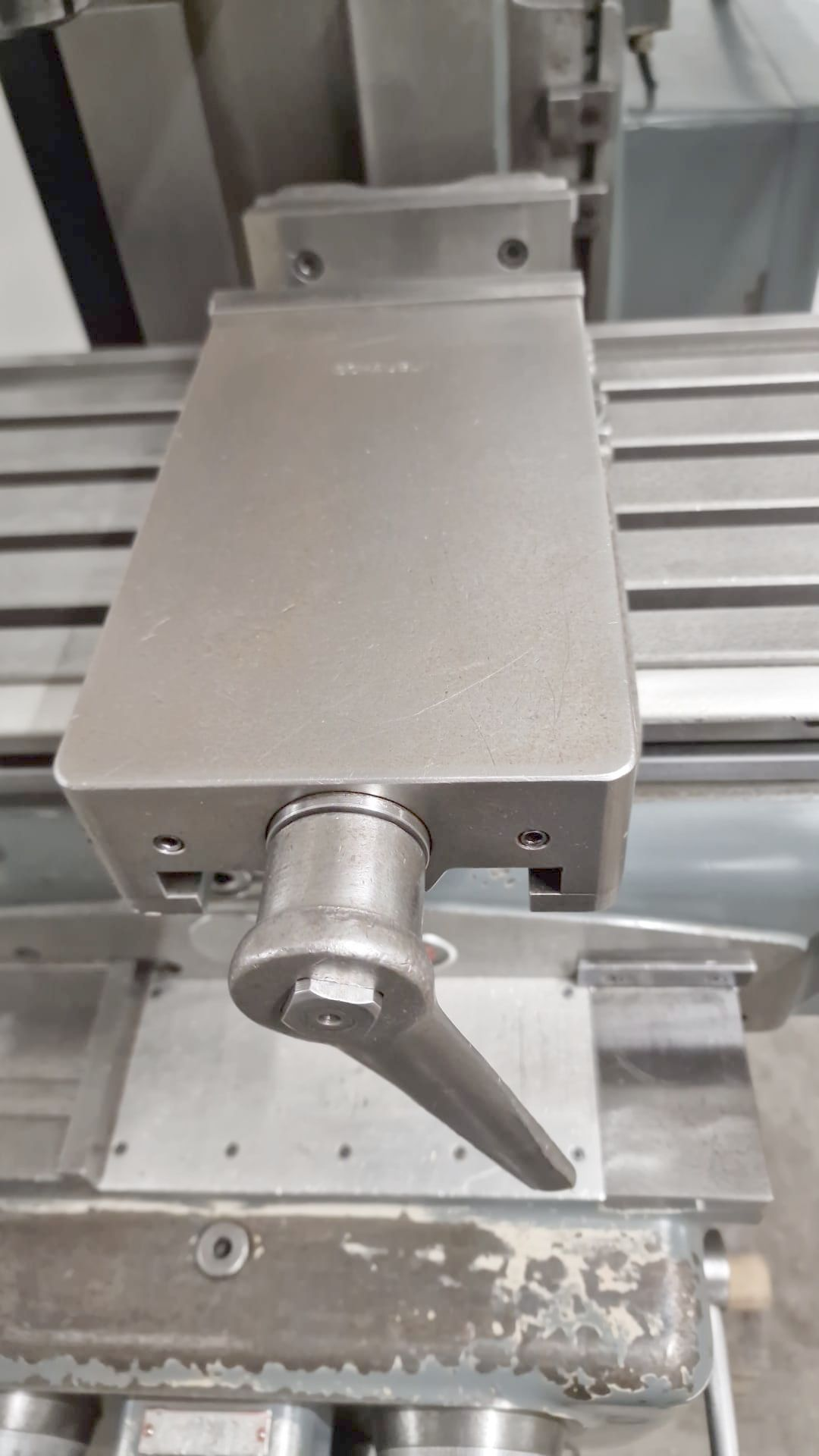

| Schraubstock | |
| Digitalanzeige Anzahl Achsen: | 3 |
| Lampe |
