SCHAUBLIN 51 5AX CNC ist ein 5-Achsen Bearbeitungszenter, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: X300 Y400 Z430 mm; Tisch Ø210 mm; Last V50 H75 kg; A +30/−120°, C360°. Specs: HSK‑A63, 0–20.000 min⁻¹, Spindelmotor 23 kW, Vorschub 12.000 mm/min, Eilgang 30 m/min; Gewicht ≈5750 kg; Abmess. 2700×1800×2600 mm. Magazin 20 Plätze, Ø 80 mm (95 mm frei), L 250 mm, Wechsel 3 s. Zubehör: Kühlung, Wasserkühler, Ölnebelabsaugung FX4000, Spülpistole. Erreicht enge Toleranzen; Einsatz: Uhren, Luftfahrt, Medizin, Automotive, Maschinenbau.
| Einschaltzeit | 73217 Heures |
| Betriebszeit | 71454 Heures |
| Arbeitszeit | 19844 Heures |
| Spindellaufzeit | 18289 Heures |
| Anzahl Achsen simultan | 5 |
| Rundtisch: Durchmesser | 210 mm |
| Längsweg (X-Achse) | 300 mm |
| Querweg (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 430 mm |
| Positionsgenauigkeit | mm |
| Max. Werkstückgewicht auf dem Tisch: | |
| Vertikal | 50 kg |
| Horizontal | 75 kg |
| Schwenkwinkel (A-Achse) | + 30 / -120° ° |
| Tisch-Drehwinkel (C-Achse) | 360 ° |
| Werkzeugmagazin Anzahl Werkzeugplätze | 20 |
| Werkzeugdurchmesser | 80 mm |
| Durchmesser bei freien Nebenplätzen | 95 mm |
| Maximale Werkzeuglänge | 250 mm |
| Werkzeuggewicht max. | 6 kg |
| Werkzeugwechselzeit | 3 s |
| Werkzeugaufnahme: HSK-A | 63 |
| Abstand zwischen Vertikal- | |
| spindel und Tisch | 45 - 475 mm |
| Abstand zwischen Spindelmitte u. Vertikalschlitten | 470 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 20000 t/min |
| Vorschubgeschwindigkeit | 12000 mm/min |
| Eilgang | 30 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 23 kW |
| Maschinengewicht ca. | 5750 kg |
| Abmessungen Maschine: | |
| Länge | 2700 mm |
| Breite | 1800 mm |
| Höhe | 2600 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |

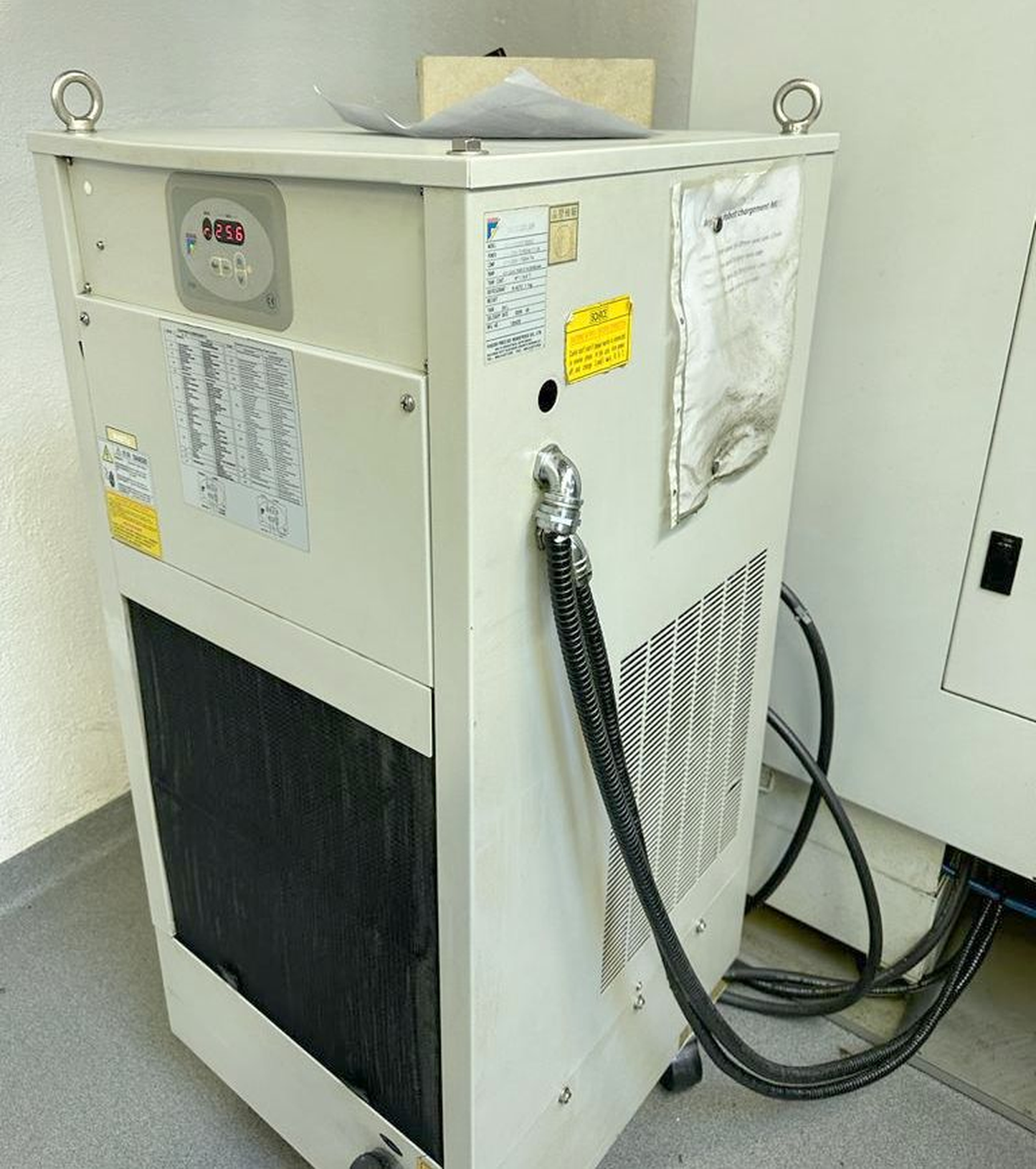

| Wasserkühler | |
| Kühlmittel-/ Nebelabsaugung | FX4000 |
| Spülpistole |
