MAZAK INTEGREX 400-3S ist ein CNC Dreh-Fräs-Bohrcenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsraum: Spitzenweite 1500 mm, Drehdurchmesser 760 mm, Drehlänge 1524 mm, Stangendurchmesser 102/77 mm, Werkzeugmagazin 40 Plätze (Ø max 90 mm, L 400 mm). Technische Daten: Hauptspindel A2-8 stufenlos 35–3300 t/min 30 kW 1200 Nm; Gegenspindel A2-8 35–4000 t/min 26/22 kW 500 Nm; Frässpindel CAPTO C6 15–12000 t/min 18.5 kW 120 Nm. Verfahrwege X630 Y±115 Z1585 mm; Vorschub 0–8000 mm/min; Eilgang X/Z 38 m/min Y26 m/min; Gewicht ~13300 kg; Aufstellfläche 5110x2196 mm; Höhe 2798 mm. Zubehör: Kühler 444 l (15 bar Frässpindel), Forkhardt 3-Backenfutter Ø400/315 mm, Linearmaßstab X, RS232, PCMCIA, Späneförderer, synchrones Gewindebohren, Fußpedal. Erreicht enge Toleranzen; Branchen: Automotive, Luftfahrt, Medizintechnik, Maschinenbau, Uhren.
| Anzahl Achsen total | 6 |
| Anzahl Spindeln | 2 |
| Anzahl Frässpindeln | 1 |
| Spitzenweite | 1500 mm |
| Schwingdurchmesser | 760 mm |
| Drehlänge maximal | 1524 mm |
| Drehdurchmesser maximal | 760 mm |
| Stangendurchmesser max. | 102 / 77 mm |
| Werkzeugmagazin Anzahl Werkzeugplätze | 40 |
| Werkzeugdurchmesser max. | 90 mm |
| Durchmesser bei freien Nebenplätzen | 125 mm |
| Werkzeuglänge | 400 mm |
| Hauptspindel: | |
| Spindelnase | A2-8 |
| Spindeldurchlass | 112 mm |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 35 t/min |
| bis | 3300 t/min |
| Spindelleistung | 30 kW |
| Maximales Drehmoment | 1200 Nm |
| Gegenspindel: | |
| Spindelnase | A2-8 |
| Spindelbohrung | 88 mm |
| Drehzahl max. | 35 - 4000 t/min |
| C-Achse (Spindel,Auflösung) | ° |
| Leistung der Gegenspindel | 26 / 22 kW |
| Maximales Drehmoment | 500 Nm |
| Frässpindel: | |
| Frässpindelaufnahme | CAPTO C6 |
| Fräserdrehzahlen | 15 - 12000 t/min |
| Drehmoment der Spindel | 120 Nm |
| Antrieb Frässpindel | 18.5 kW |
| B-Achse Schwenkbereich | -30 / +195 ° |
| B-Achse Auflösung max. | ° |
| Verfahrwege: | |
| X-Achse | 630 mm |
| Y-Achse | + / - 115 mm |
| Z-Achse | 1585 mm |
| Vorschub | 0 - 8000 mm/min |
| Eilgang X | 38 m/min |
| Eilgang Z | 38 m/min |
| Eilgang Y | 26 m/min |
| Einschaltzeit | 35000 Heures |
| Maschinengewicht ca. | 13300 kg |
| Benötigte Aufstellfläche | 5110 x 2196 mm |
| Abmessungen Maschine: | |
| Höhe | 2798 mm |
| Diverses Zubehör: | |
| Linearmassstabsystem für X-Achse | |
| 3-Backenfutter Ø | Forkhardt 400 mm |

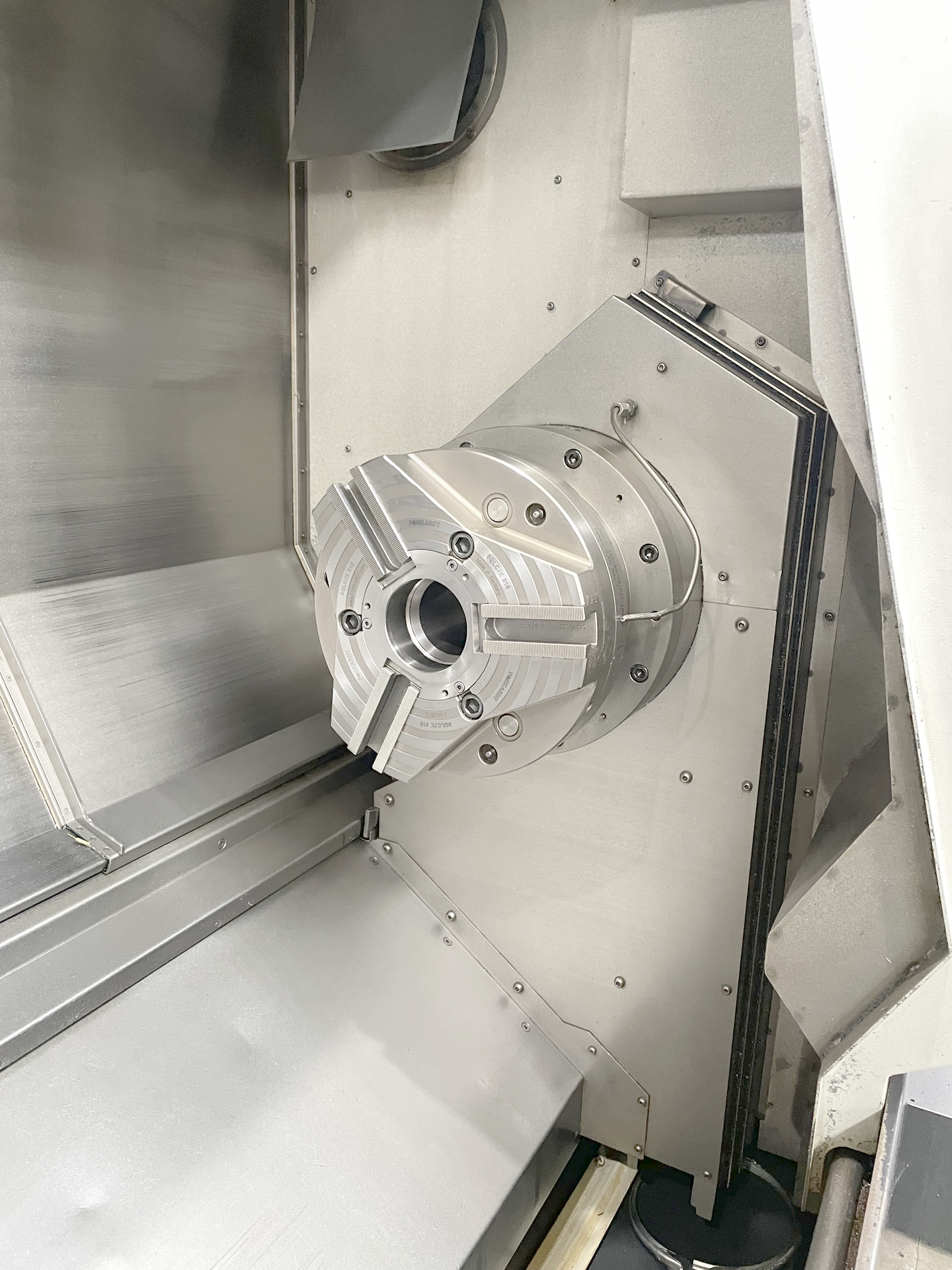

| 3-Backenfutter Ø (Gegenspindel) | Forkhardt 315 mm |
| Hydraulisches Futter | |
| Beleuchtung | |
| Ausblaseinrichtung (Gegenspindel) | |
| Ausblaseinrichtung (Frässpindel) | |
| Kühlmitteleinrichtung | 444 l |
| Kühlmittel durch die Frässpindel | 15 bar |
| Haupt und Gegenspindel synchronisation | |
| Schnittstelle RS 232 | |
| Schnittstelle PMCIA Karte | |
| Synchrones Gewindebohren | |
| Späneförderer | |
| Fusspedal |
