SIXIS S 103 R
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

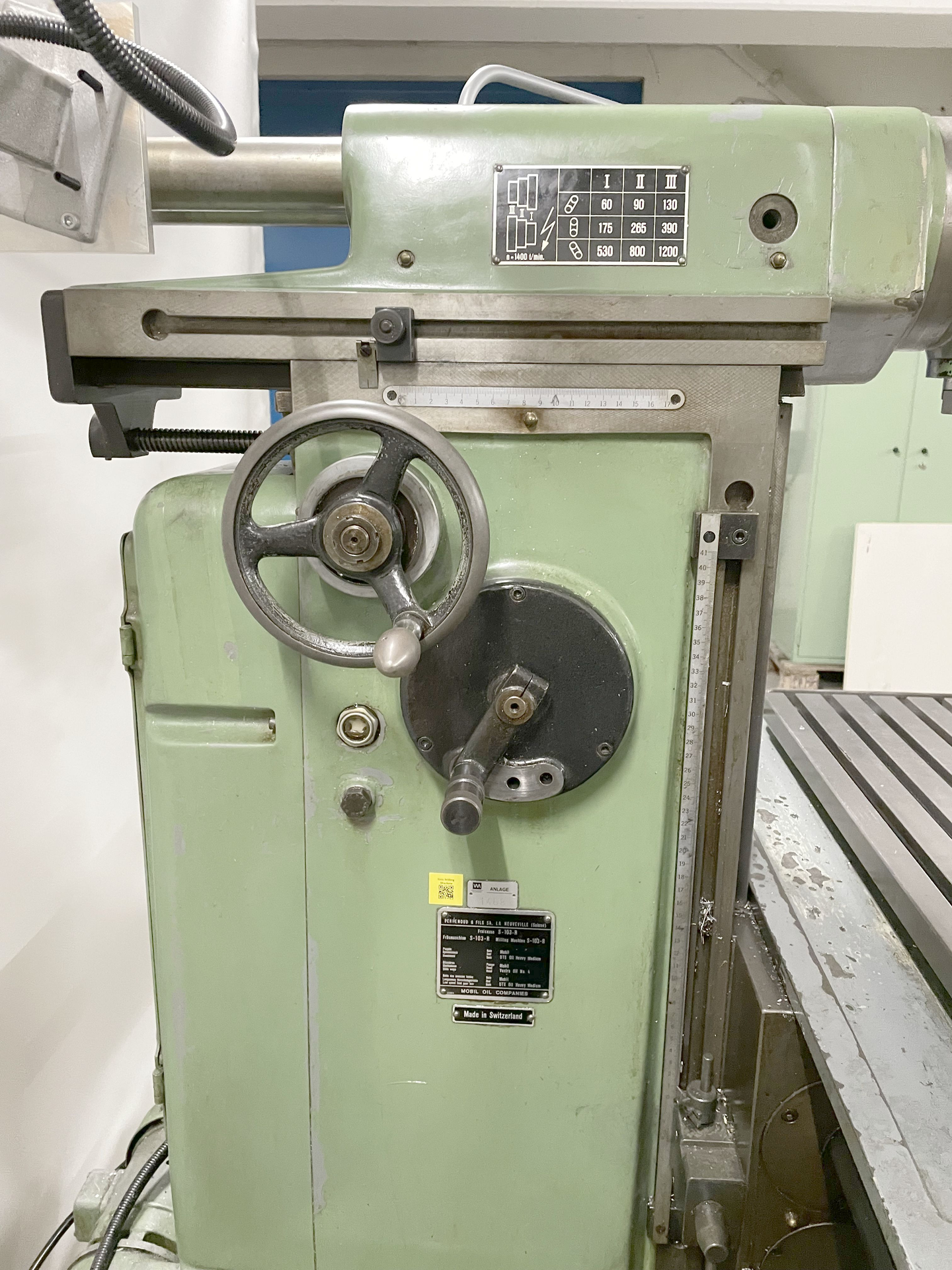

SIXIS S 103 R is a Universalfräsmaschine, konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Leistungsdaten: Tisch 600×210 mm, 5 T-Nuten 12H7 im Abstand 40 mm; Verfahrwege X 300 mm, Y 175 mm, Z 400 mm; Abstand Spindel–Tisch 320 mm. Technische Daten: Spindelaufnahme 30 ISO, 9 Stufen 60–1200 t/min; 8 Vorschubstufen Längs 12–216 mm/min, Vertikal 6–108 mm/min; Eilgang Längs 1 m/min, Vertikal 0,5 m/min; Anschluss 50 Hz 3x380 V; Motor 1,5 CV; Gesamtleistung 2 CV; Gewicht ~880 kg; Maße 1100×1100×1600 mm. Zubehör: Werkzeugsatz, schwenkbare Schutzvorrichtung. Geeignet für enge Toleranzen in Automobil, Uhrenbranche, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 12H7 mm |
| Abstand der T-Nuten | 40 mm |
| Längsweg (X-Achse) | 300 mm |
| Querbewegung (Y-Achse) | 175 mm |
| Vertikalweg (Z-Achse) | 400 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 320 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 9 |
| von | 60 t/min |
| bis | 1200 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 8 |
| Längs von | 12 mm/min |
| bis | 216 mm/min |
| Vertikal von | 6 mm/min |
| bis | 108 mm/min |
| Eilgang: | |
| Längs | 1 m/min |
| Vertikal | 0.5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 880 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: | |
| Satz Werkzeughalter | |
| Schwenkbare Schutzvorrichtung |
