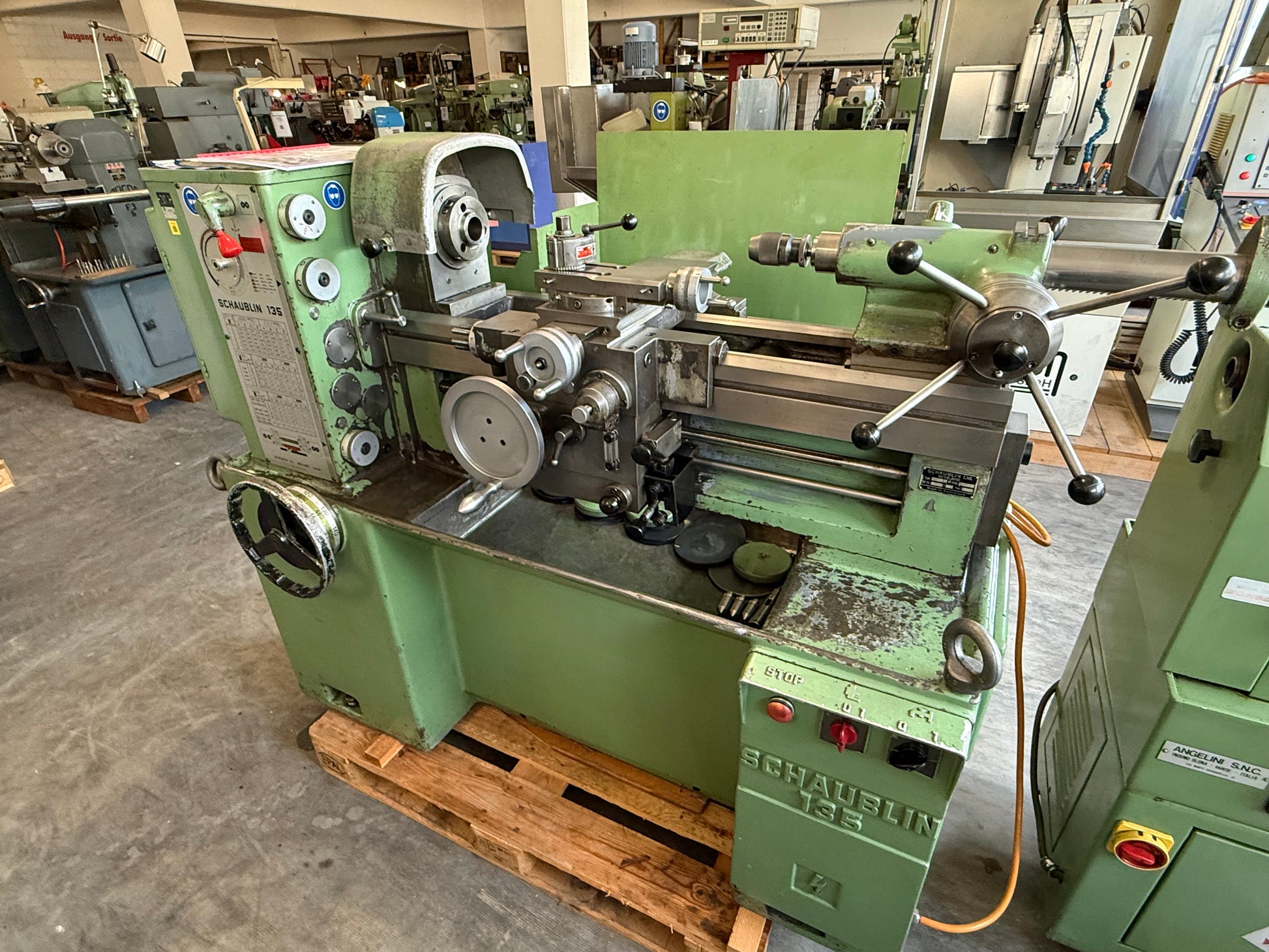

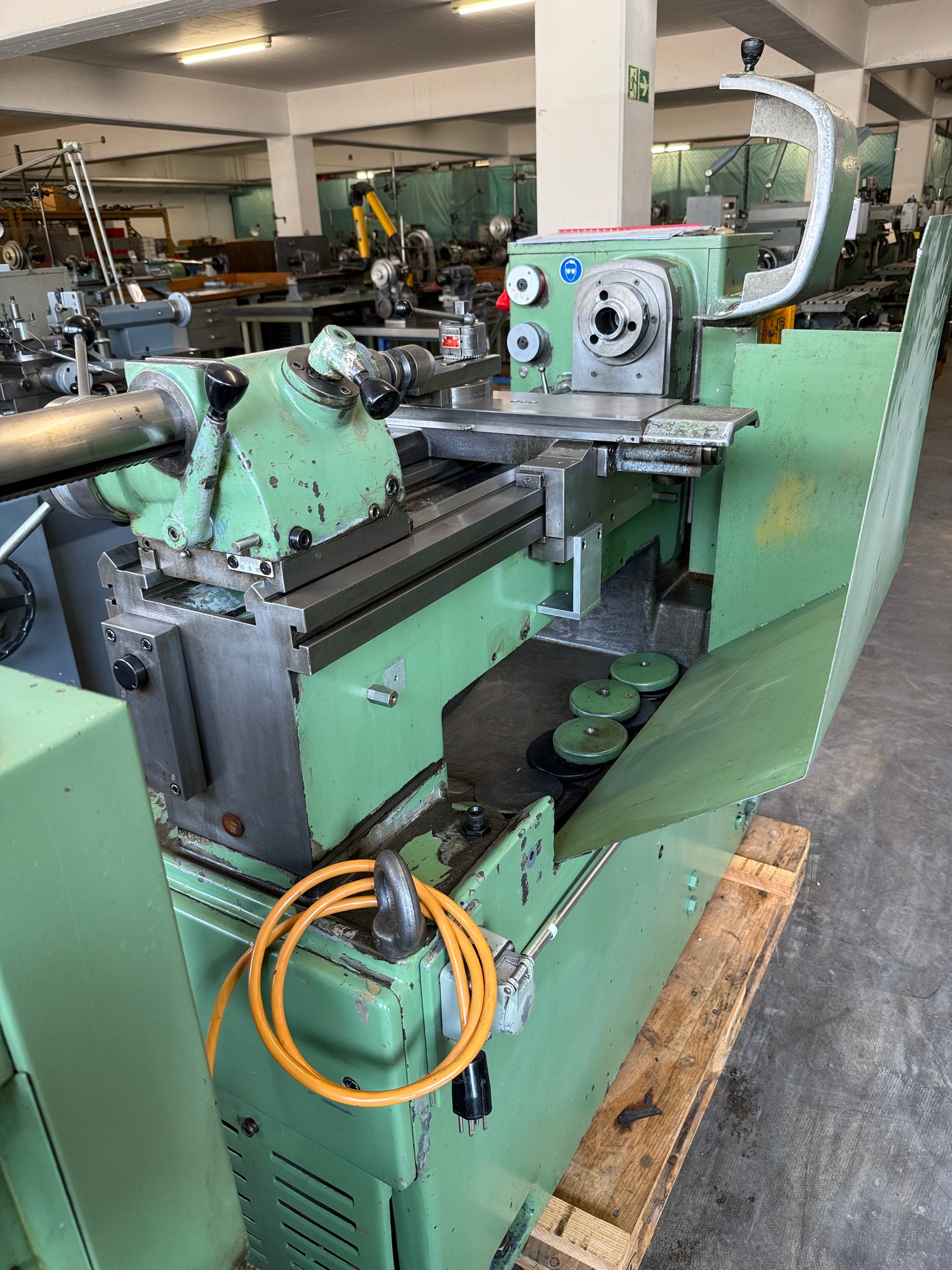

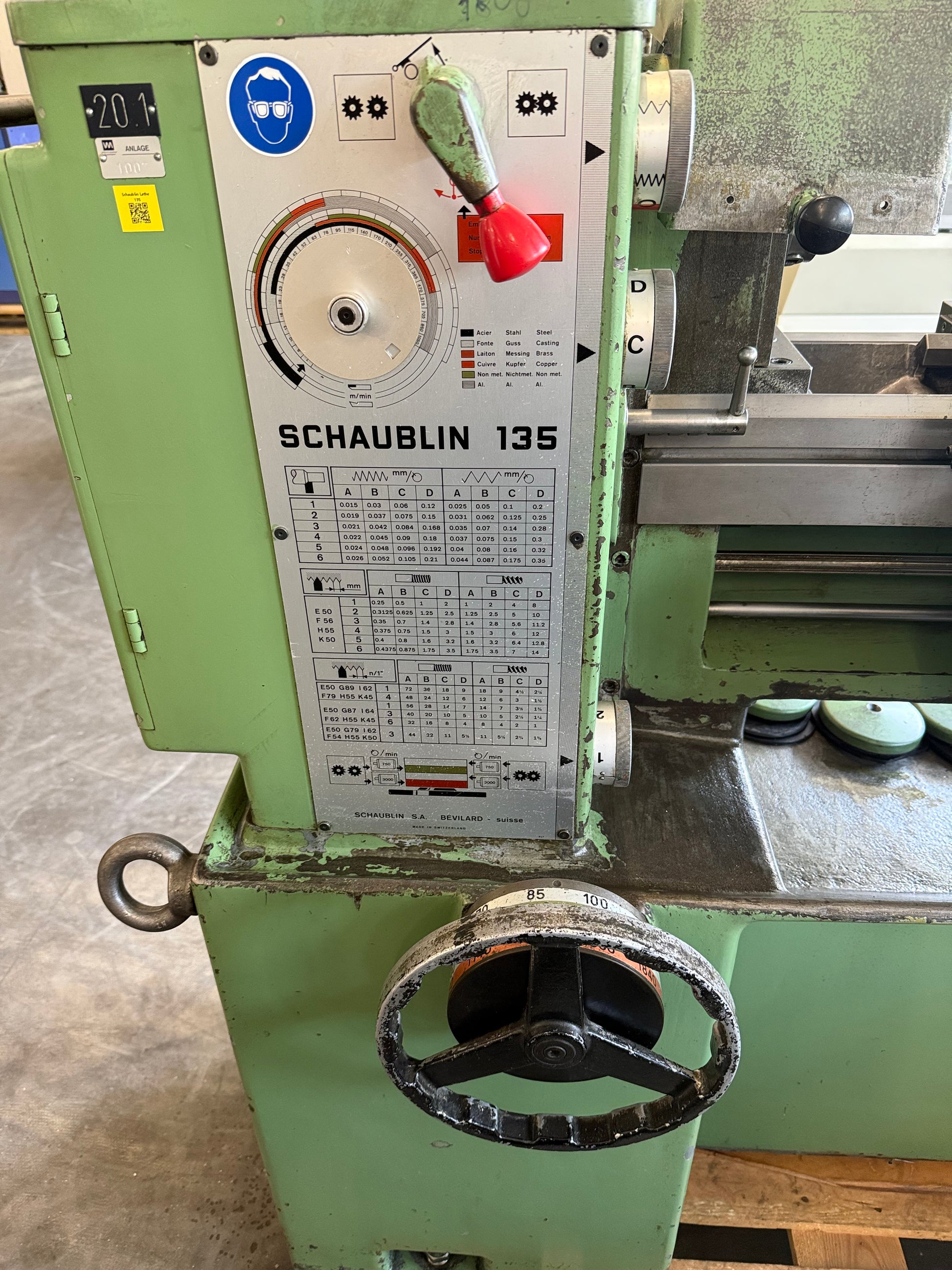

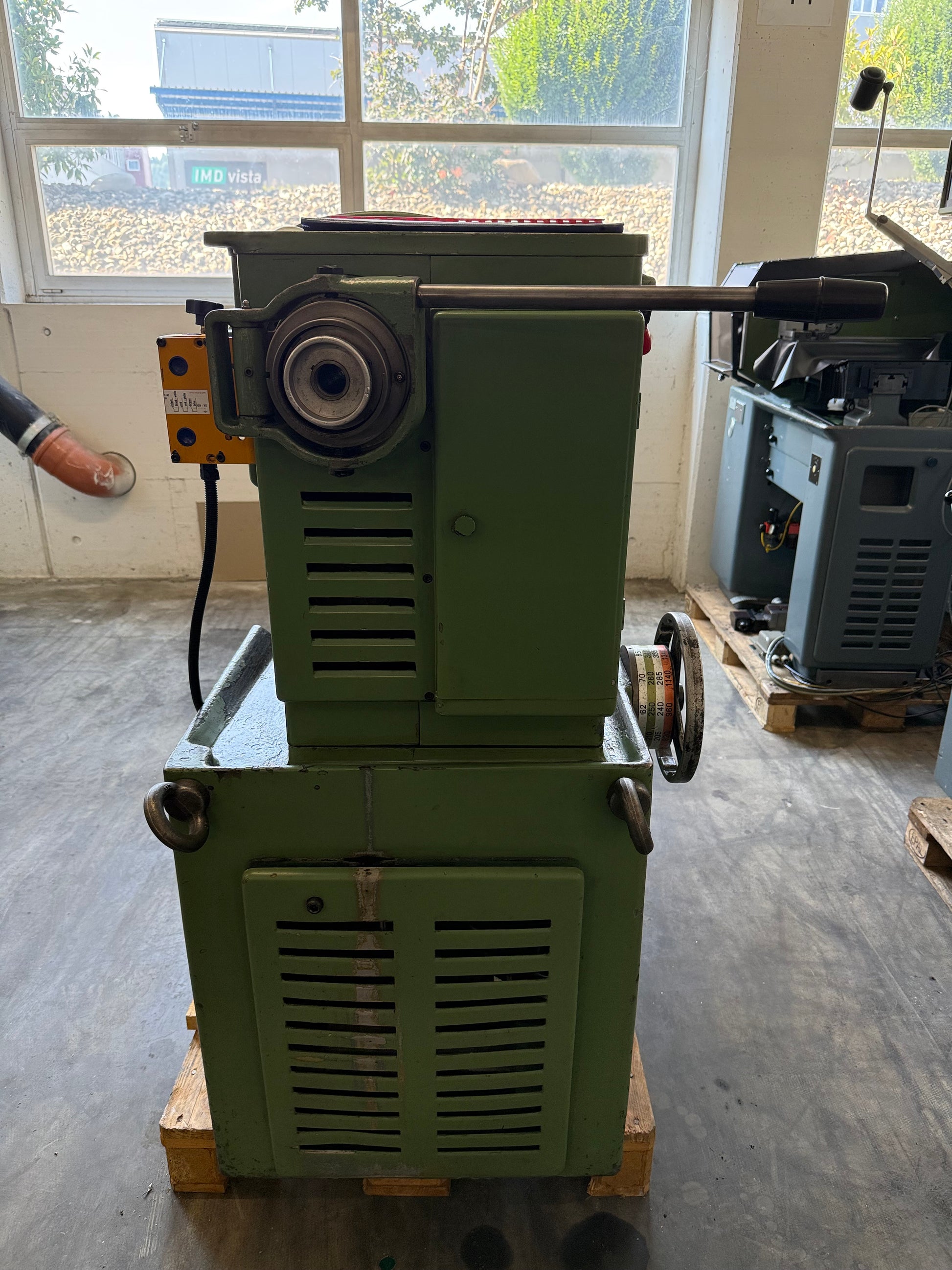

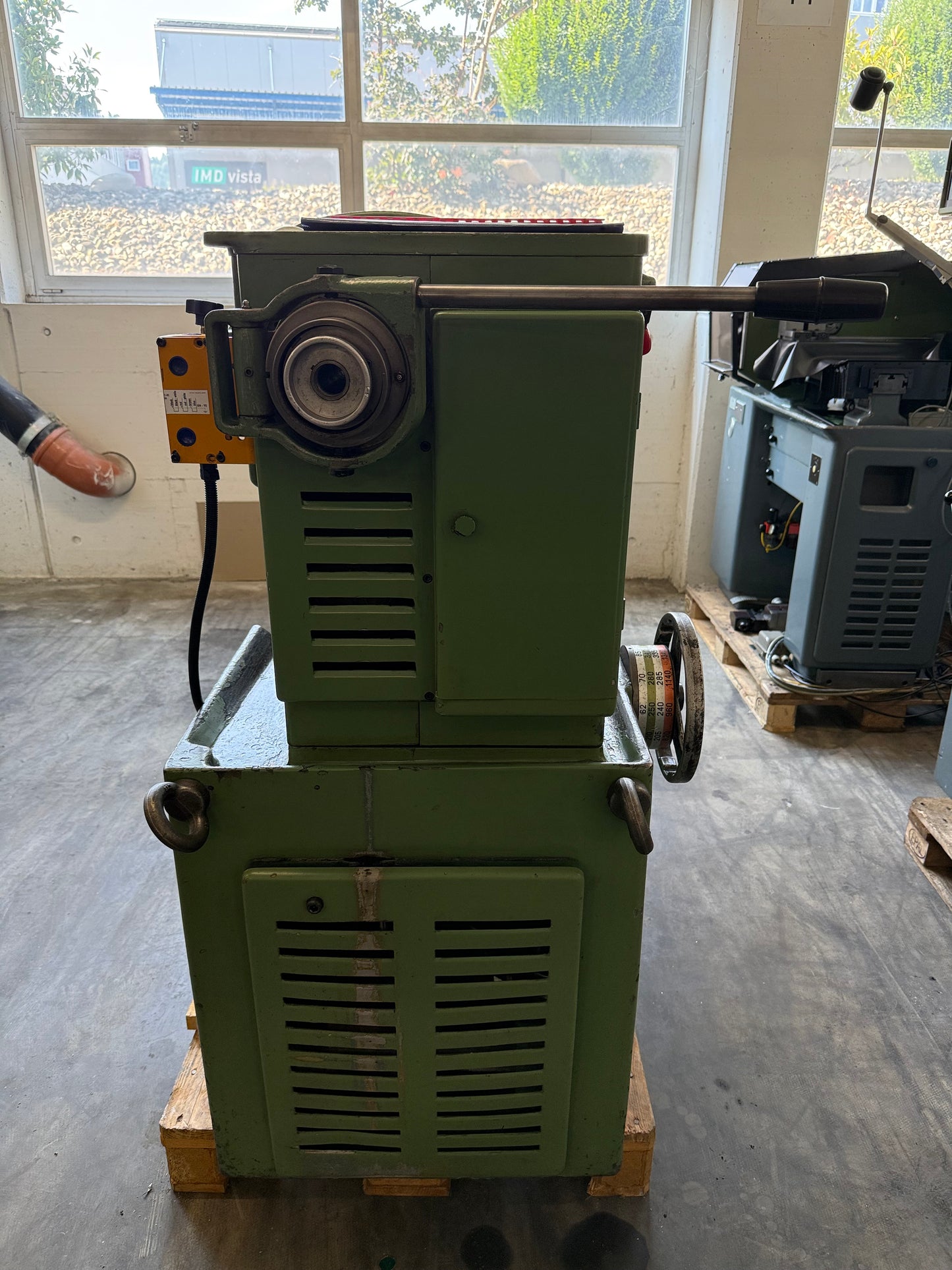

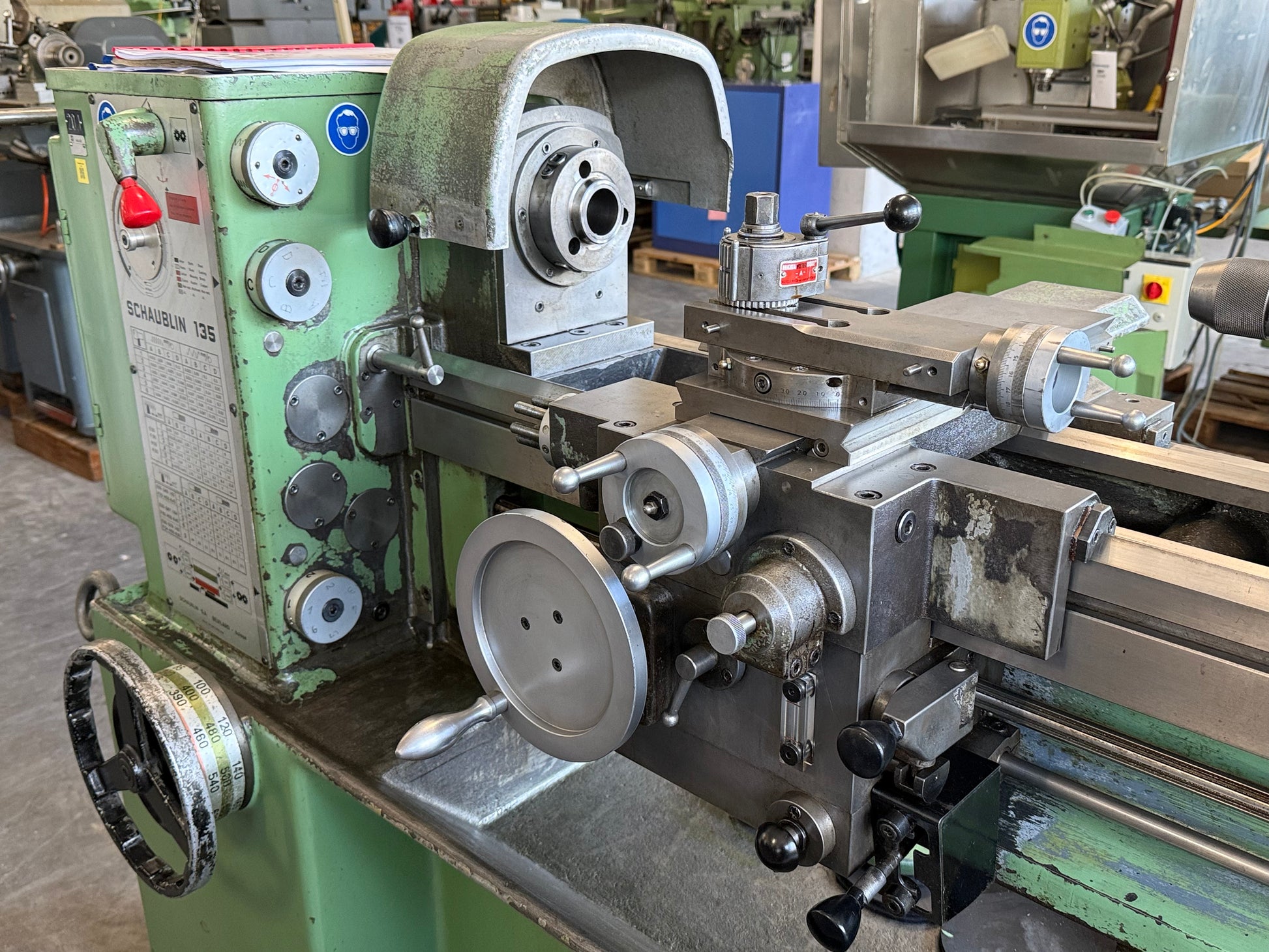

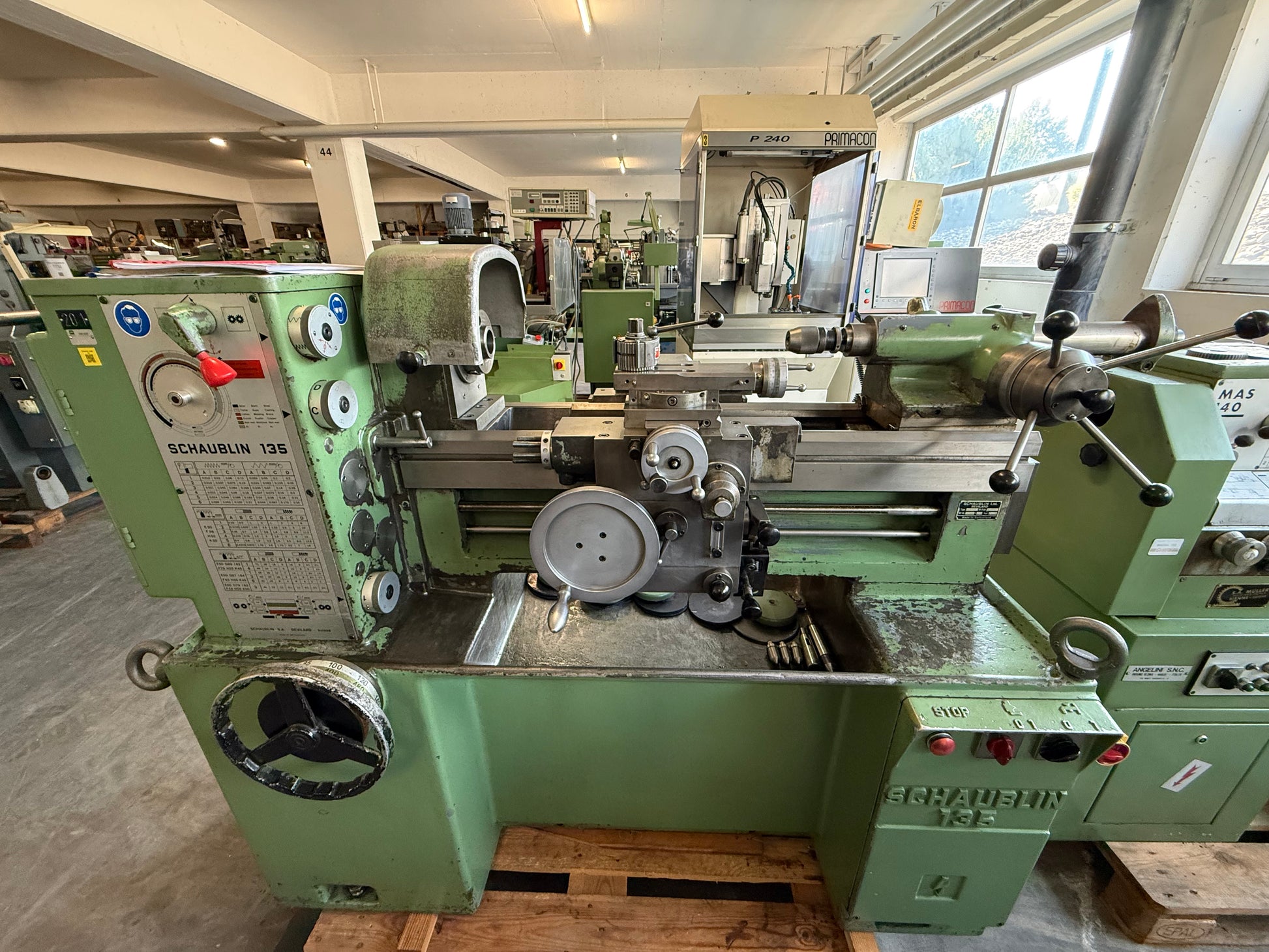

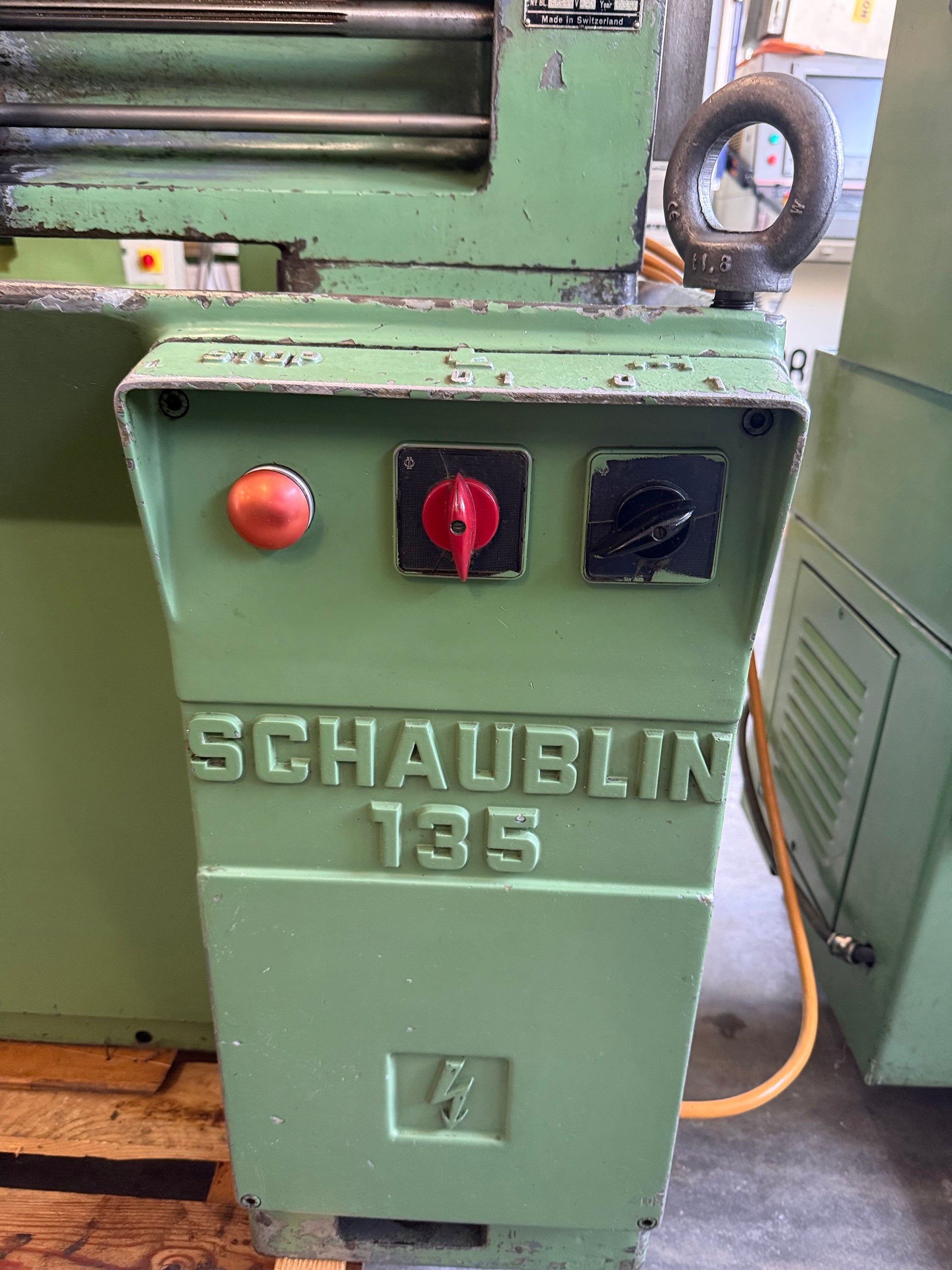

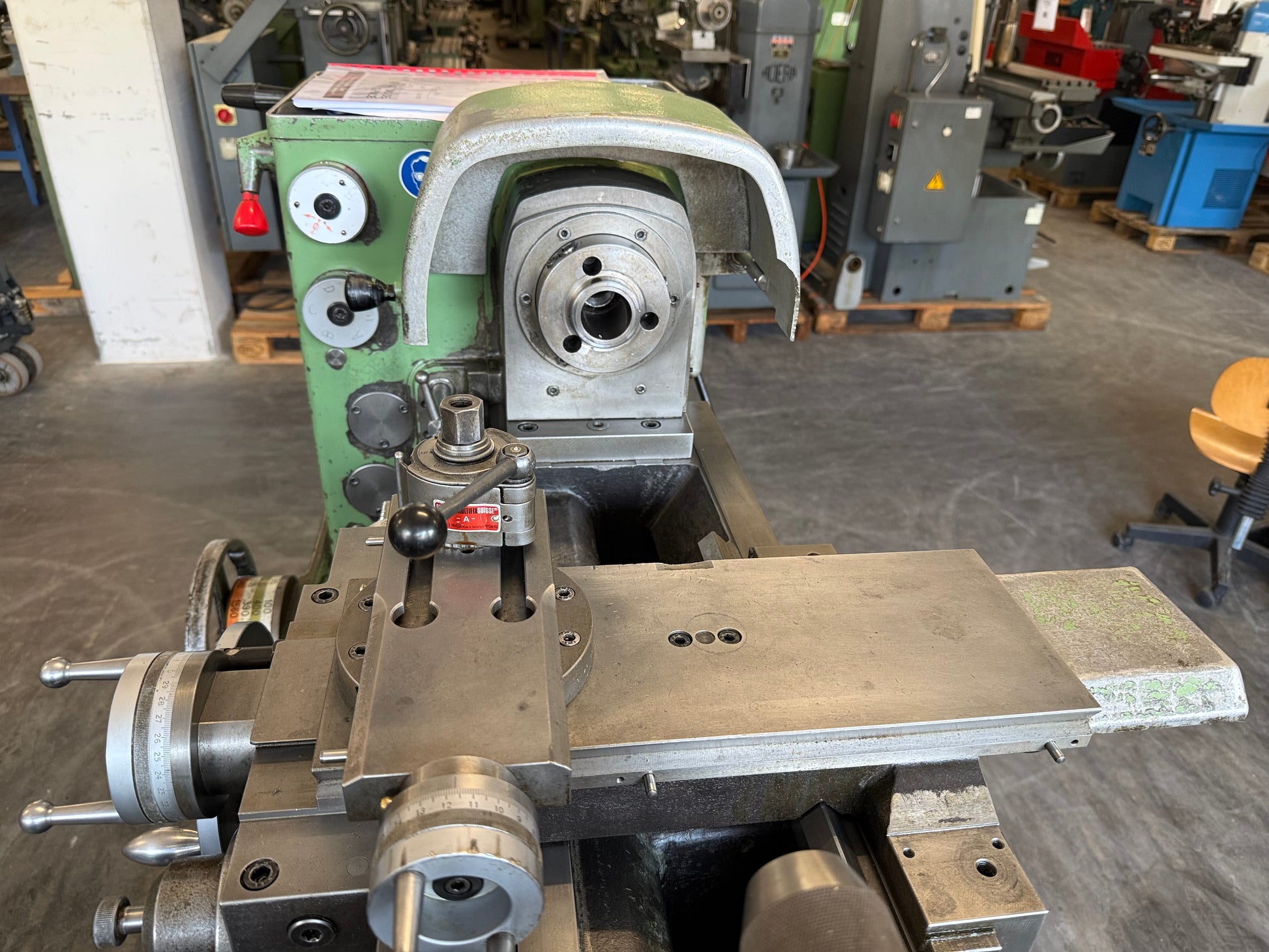

SCHAUBLIN 135 ist eine Mechanikerdrehbank für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapaz.: Spitzenhöhe 135 mm, Spitzenweite 630 mm, Ø über Planschlitten 150 mm, über Bett 355 mm, Bohrung 40 mm; X1 180, Z1 650, Pinolenhub 120 mm. Daten: MK5, Camlock D1‑4, 55–3000 t/min, 4 CV, 3×380V 50Hz, Gewicht ≈1300 kg, Abm.1715×970×1280 mm. Vorschübe 24 Gänge ab 0,015 mm/U. Zubehör: 3‑Backenfutter, Schnellspannung, MULTIFIX, Bohrfutter, Reitstock Kreuzrad, Spindelschutz. Erreicht enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, MedTech.
| Spitzenhöhe | 135 mm |
| Spitzenweite | 630 mm |
| Drehdurchmesser über Planschlitten | 150 mm |
| Drehdurchmesser über dem Bett | 355 mm |
| Spindelbohrung | 40 mm |
| Verfahrwege: | |
| X1 | 180 mm |
| Z1 | 650 mm |
| Innenkonus: MK | 5 |
| Spindelaufnahme: | |
| Camlock | D1-4" |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 55 t/min |
| bis | 3000 t/min |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Pinolenhub | 120 mm |
| Vorschübe: | |
| Anzahl (Stufen) | 24 |
| Längs: | |
| von | 0.015 mm/t |
| bis | mm/t |
| Plan: | |
| von | 0.015 mm/t |
| bis | mm/t |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 4 CV |
| Maschinengewicht ca. | 1300 kg |
| Abmessungen Maschine: | |
| Länge | 1715 mm |
| Breite | 970 mm |
| Höhe | 1280 mm |
| Diverses Zubehör: | |
| 3-Backenfutter | |
| Schnellspanneinrichtung | |
| Schnellwechselstahlhalter MULTIFIX | |
| Bohrfutter | |

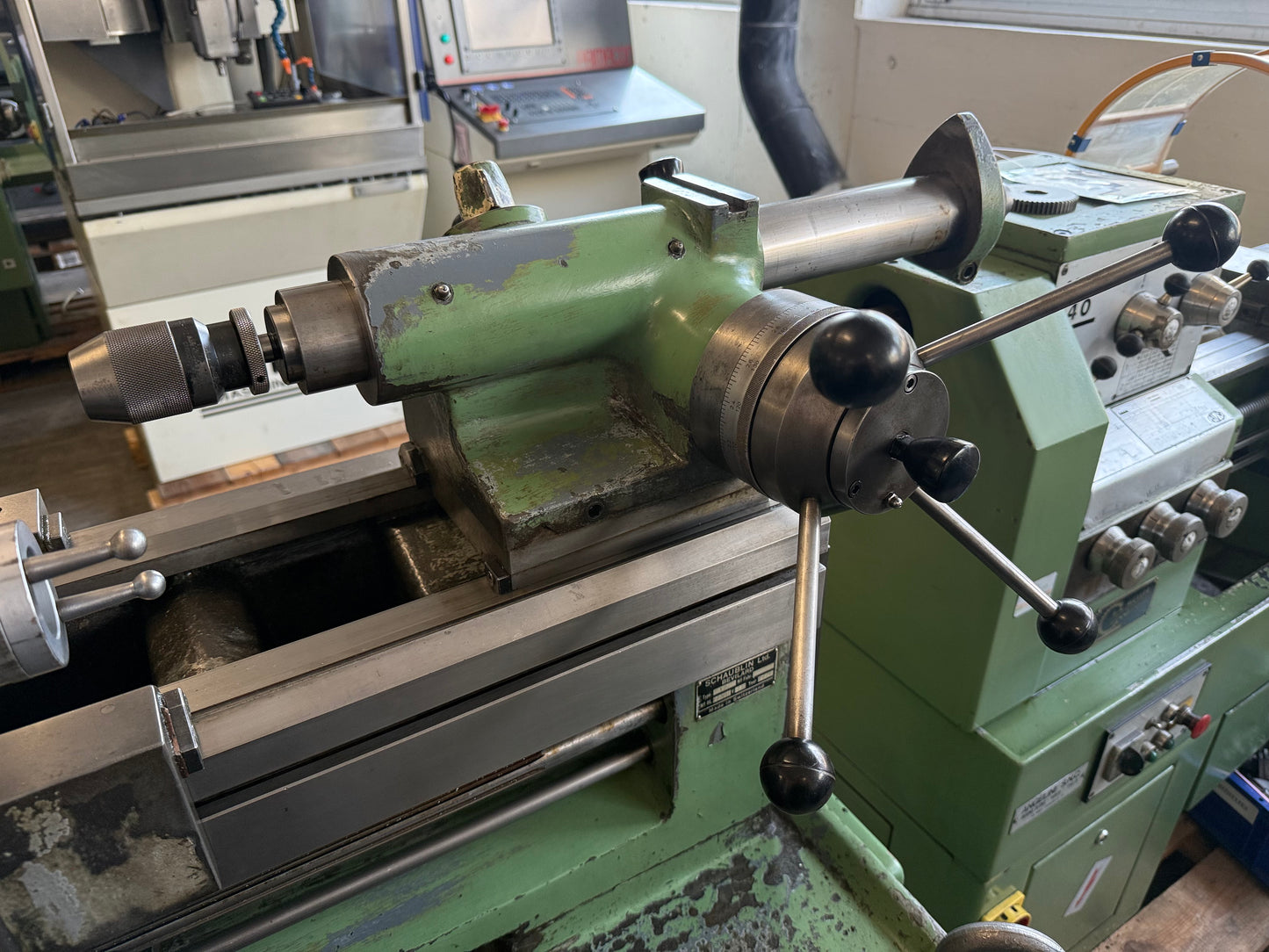

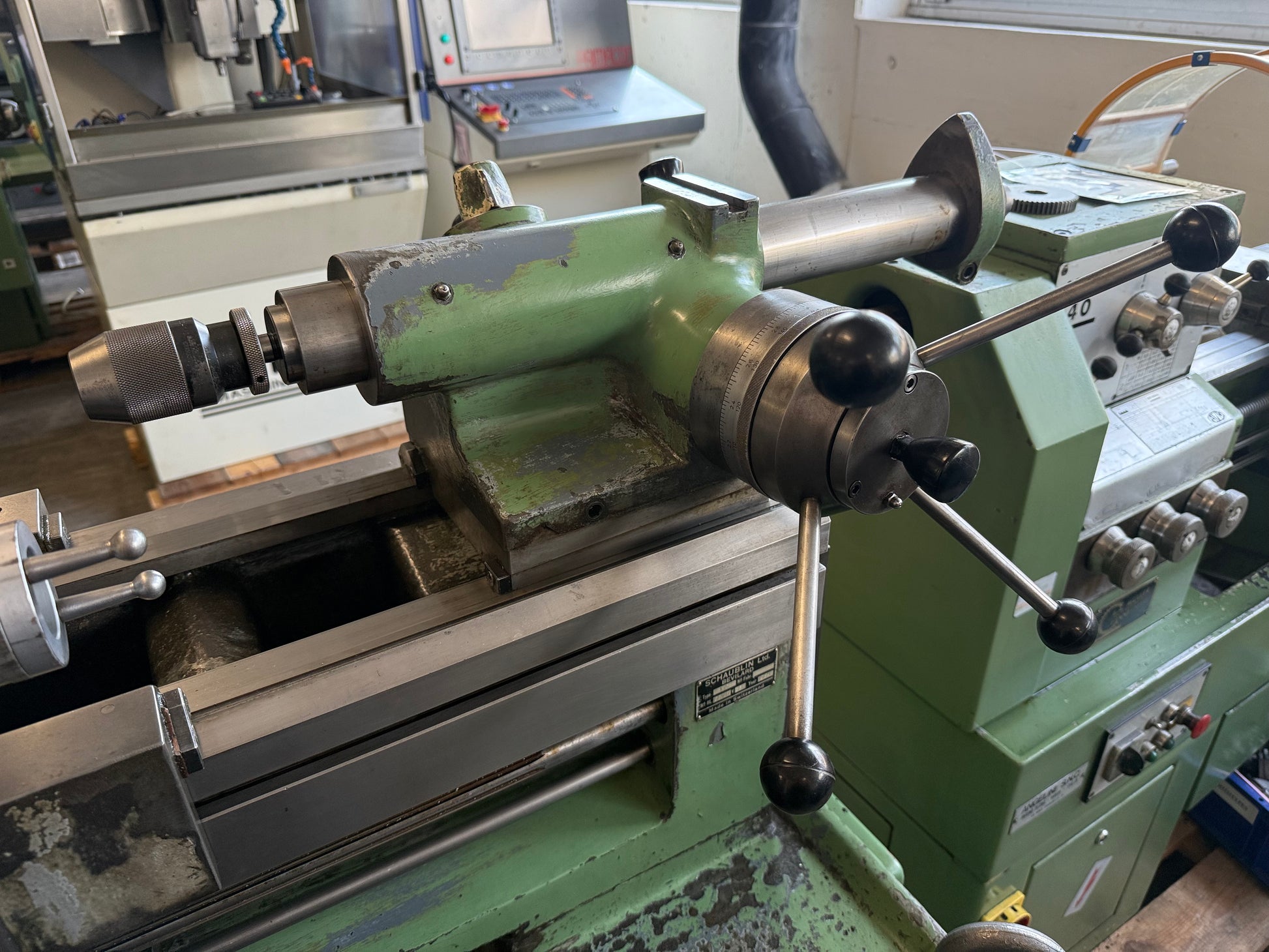

| Reitstock mit Kreuzrad | |
| Drehfutterschutz |
