ABA MULTILINE 1507 A
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

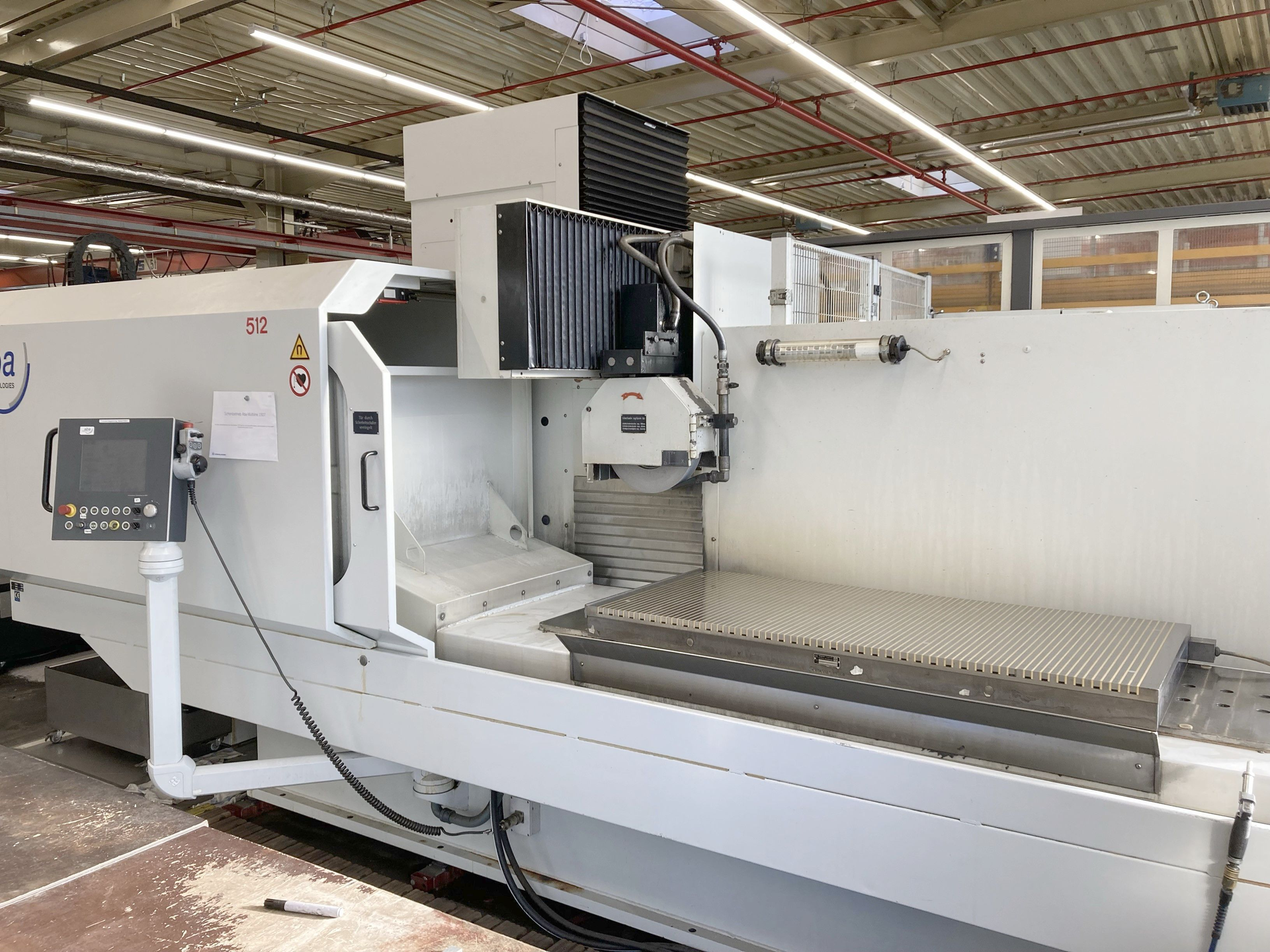

ABA MULTILINE 1507 A ist eine Profilschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazität: Tisch 2000x600 mm, Schleiflänge 1500x600 mm, max. Werkstückgewicht 2500 kg, Abstand Tisch‑Spindel 900 mm; Wege X1500, Z750, Y900 mm. Technische Daten: stufenlose Vorschübe X 2000–35000, Z 5–5000, Y 1–3000 mm/min; Schleifscheibendrehzahl 50–2500 t/min; Scheibe Ø400x60 mm, Bohrung 127 mm; Spindelmotor 26 kW; Anschluss 3x400V 50Hz; Gesamtleistung 35 kW; Gewicht ≈11000 kg; Abmessungen 6465x3770x3000 mm. Zubehör: Papierfilteranlage, Magnetplatte 1500x700 mm, Lampe, Schaltschrank Klimagerät. Erreicht enge Toleranzen; Anwendungen: Automotive, Uhrenbau, Werkzeugmaschinen, Luftfahrt, Medizintechnik.
Technische Daten ohne Gewähr
| Tischlänge | 2000 mm |
| Tischbreite | 600 mm |
| Schleiflänge | 1500 mm |
| Schleifbreite | 600 mm |
| Max. Werkstückgewicht auf dem Tisch | 2500 kg |
| Grösster Abstand zwischen | |
| Tisch und Spindelmitte | 900 mm |
| Längsweg (X-Achse) | 1500 mm |
| Querweg (Z-Achse) | 750 mm |
| Vertikalweg (Y-Achse) | 900 mm |
| Automatischer Längsvorschub: | |
| Stufenlos | |
| von | 2000 mm/min |
| bis | 35000 mm/min |
| Automatischer Quervorschub: | |
| Stufenlos | |
| von | 5 mm/min |
| bis | 5000 mm/min |
| Automatischer Vertikalvorschub: | |
| Stufenlos | |
| von | 1 mm/min |
| bis | 3000 mm/min |
| Schleifscheibendrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 2500 t/min |
| Schleifscheibendurchmesser | 400 mm |
| Schleifscheibenbreite | 60 mm |
| Schleifscheibenbohrung | 127 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 26 kW |
| Gesamtleistungsbedarf | 35 kW |
| Maschinengewicht ca. | 11000 kg |
| Abmessungen Maschine: | |
| Länge | 5370 mm |
| Breite | 2500 mm |
| Höhe | 2800 mm |
| Diverses Zubehör: | |

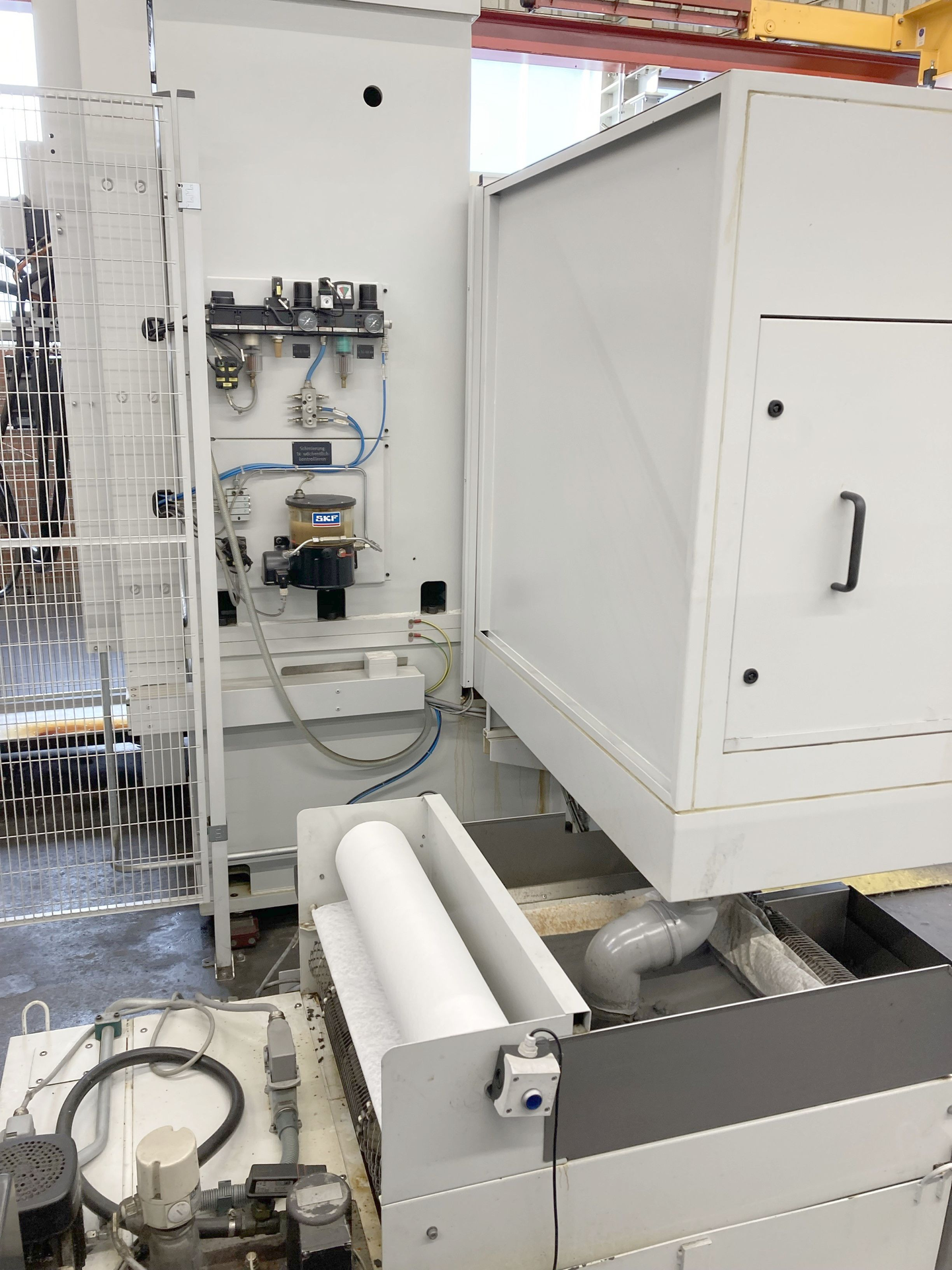

| Papierfilteranlage | |
| Magnetplatte: | |
| Länge | 1500 mm |
| Breite | 700 mm |
| Lampe | |
| Satz Flansche | 4x |
| Schaltschrank Klimagerät |
