STAR SR-10 J type C
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

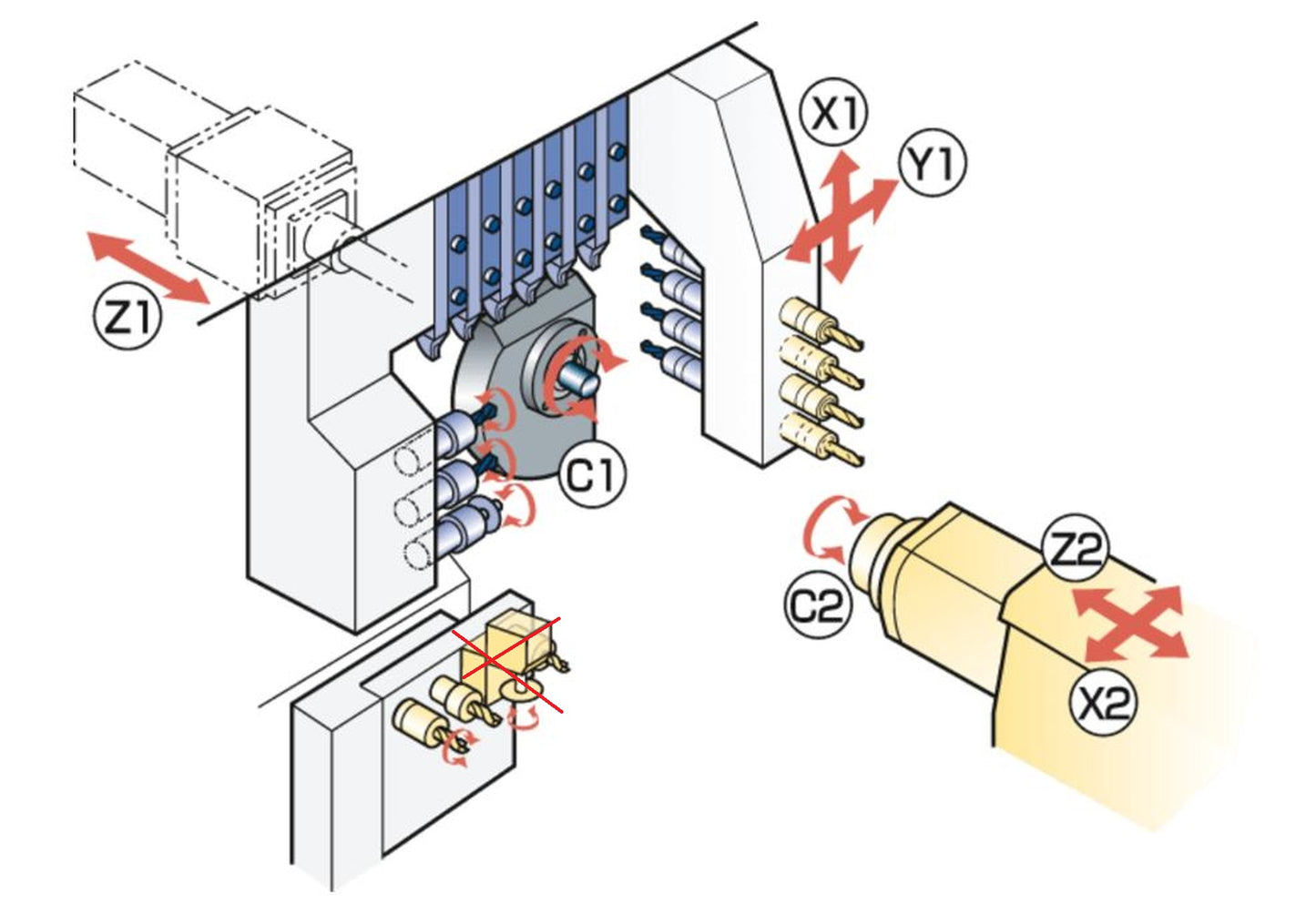

STAR SR-10 J type C ist ein CNC Langdrehautomat hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Kapazitäten: 7 Achsen, 2 Spindeln, Ø max 10 mm, Drehlänge 135 mm; 13 Werkzeuge (6 Drehen, 4 Bohren, 3 Querbearbeitung). Daten: Hauptspindel 1–15000 t/min 3,7 kW; Gegenspindel 1–10000 t/min 1,1 kW; Eilgang 35 m/min; Anschluss 3x400 V 50 Hz; Gesamtbedarf 3 kVA; Gewicht ~1400 kg; Abmessungen 2000×820×1800 mm. Zubehör: Ausblaseinrichtung Gegenspindel, Teilefänger, Transportband, Lampe, Werkzeugbruchkontrolle, Kühlmittel 89 l, Interface Stangenlader, Zentralschmierung, Satz Bedienungsschlüssel. Ermöglicht enge Toleranzen; geeignet für Automotive, Uhrenindustrie, Luftfahrt, Medizintechnik und Feinmechanik.
| Anzahl Achsen total | 7 |
| Anzahl Spindeln | 2 |
| Bearbeitungsdurchmesser max. | 10 mm |
| Drehlänge maximal | 135 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 1 t/min |
| bis | 15000 t/min |
| Spindelleistung | 3.7 kW |
| C-Achse (Spindel,Auflösung) | ° |
| Gegenspindel: | |
| Drehzahlen: | |
| von | 1 t/min |
| bis | 10000 t/min |
| C-Achse (Spindel,Auflösung) | ° |
| Werkzeugträger: | |
| Anzahl Werkzeuge | 13 |
| Drehwerkzeuge | 6 pce |
| Bohrwerkzeuge | 4 pce |
| Querbearbeitungswerkzeuge | 3 pce |
| Drehzahlen angetriebene Werkzeuge | 250 - 8000 t/min |
| Gegenbearbeitung: | |
| Bohrwerkzeuge | 8 pce |
| Eilgang | 35 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Leistung der Gegenspindel | 1.1 kW |
| Gesamtleistungsbedarf | 3 kVA |
| Maschinengewicht ca. | 1400 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 820 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |
| Ausblaseinrichtung (Gegenspindel) | |
| Teilefänger | |
| Teiletransportband | |
| Lampe | |
| Werkzeugbruchkontrolle | |
| Kühlmitteleinrichtung | 89 l |
| Interface für Stangenlademagazin | |
| Zentralschmierung | |
| Satz Bedienungsschlüssel |
