MURATEC MT 100
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

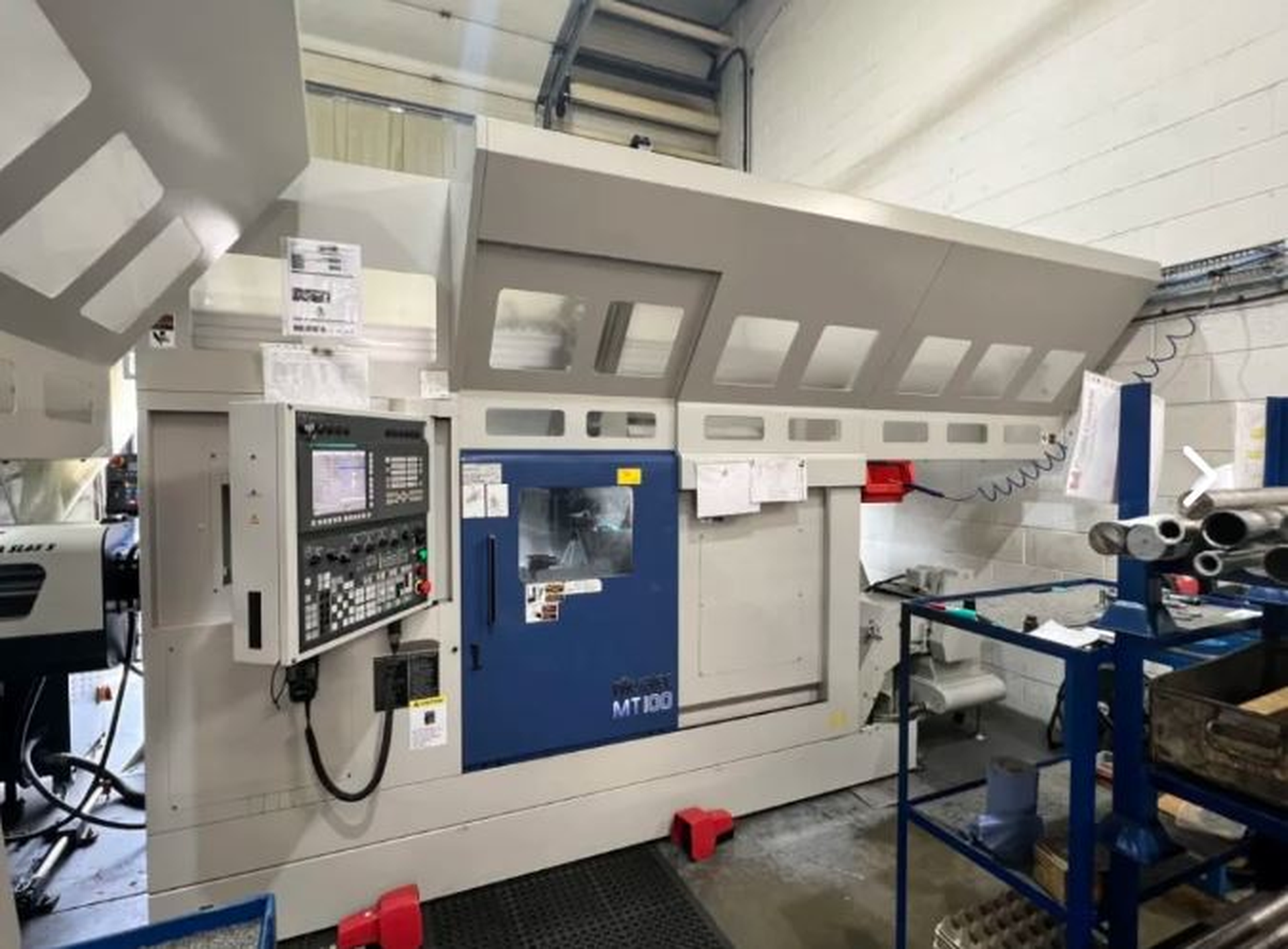

MURATEC MT 100 ist eine CNC-Doppelspindel-Drehmaschine, ausgelegt für hochpräzise Bearbeitung, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Drehdurchmesser 190 mm, Stangendurchmesser Ø51 mm, 2 Spindeln, 2 Revolver mit je 15 Positionen, angetriebene Werkzeuge 6000 rpm. Achsen: X 150 mm, Y ±30 mm, Z 620 mm. Technische Daten: Spindeldrehzahl 0–6000 rpm (stufenlos), Gegenspindel 6000 rpm, Weg 680 mm, Spindelmotor 11/7,5 kW, Eilgang X24 Z40 Y12 m/min, Anschluss 3x400 V 50 Hz, Gewicht ~8000 kg, Abmessungen 4120×2130×2815 mm. Zubehör: Spannzangensatz HAINBUCH SK52BZIG, Ölnebelabsaugung FILTERMIST FX4002, LNS Lademagazin ALPHA SL65 S. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik und Präzisionskomponenten.
| Anzahl Drehspindeln | 2 |
| Anzahl Revolver | 2 |
| Schwingdurchmesser | 190 mm |
| Spindelnase | JIS A2-5 mm |
| Stangendurchmesser max. | 51 mm |
| Revolverschlitten: Anzahl | 2 |
| Anzahl Positionen Revolver 1 | 15 |
| Anzahl Positionen Revolver 2 | 15 |
| Angetriebene Werkzeuge Revolver | 6000 |
| Leistung drehende Werkzeuge | 2.2 kW |
| Oberer Revolverkopf: | |
| X-Achse | 150 mm |
| Y-Achse | + / -30 mm |
| Z-Achse | 620 mm |
| Unterer Revolverkopf: | |
| X-Achse | 150 mm |
| Y-Achse | + / -30 mm |
| Z-Achse | 620 mm |
| Hauptspindel: | |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 6000 t/min |
| Gegenspindel (mobil): | |
| Drehzahl max. | 6000 t/min |
| Gegenspindelweg | 680 mm |
| Eilgang X | 24 m/min |
| Eilgang Z | 40 m/min |
| Eilgang Y | 12 m/min |
| Spindelmotor | 11 / 7.5 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 8000 kg |
| Abmessungen Maschine: | |
| Länge | 4120 mm |
| Breite | 2130 mm |
| Höhe | 2815 mm |
| Diverses Zubehör: | |
| Satz Spannzangen | HAINBUCH SK52BZIG |
| Kühlmitteleinrichtung | |
| Kühlmittel-/ Nebelabsaugung | FILTERMIST FX4002 |
| Lademagazin | LNS |
| Typ | ALPHA SL65 S |
| Elektronisches Handrad | |
| C-Achse | |
| Späneförderer | |
| Fusspedal | |
| Satz Werkzeughalter | |
| Messarm Renishaw |
