022533 - GILDEMEISTER CTX 400
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Drehdurchmesser über dem Bett | 500 mm |
| Drehlänge maximal | 640 mm |
| Drehdurchmesser | 290 mm |
| Revolverschlitten: | |
| Längsweg (Z-Achse) | 640 mm |
| Planweg (X-Achse) | 212 mm |
| Revolver: | |
| Feste Werkzeuge Revolver | 12 |
| Werkzeugaufnahme Durchmesser | 30 mm |
| Werkzeugaufnahme DIN | 69880 |
| Schaltzeit | 0.8 s |
| Hauptspindel: | |
| Spindelbohrung | 66 mm |
| Spannzangenaufnahme Typ | HAINBUCH SK65 BZI |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 25 t/min |
| bis | 5000 t/min |
| Spindelleistung | 22 kW |
| Maximales Drehmoment | 420 Nm |
| Morse Konus | 4 CM |
| Pinolenhub | 100 mm |
| Pinolendurchmesser | 80 mm |
| Druckleistung | 8 kN |
| Vorschübe: | |
| Längs von | mm/min |
| bis | 8000 mm/min |
| Plan von | mm/min |
| bis | 4000 mm/min |
| Eilgang X | 10 m/min |
| Eilgang Z | 15 m/min |
| Spindelmotor | 22 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 50 kVA |
| Maschinengewicht ca. | 5100 kg |
| Abmessungen Maschine: | |
| Länge | 3400 mm |
| Breite | 1940 mm |
| Höhe | 1700 mm |
| Diverses Zubehör: | |
| Beleuchtung | |
| Kühlmitteleinrichtung | |
| Lademagazin | LNS |
| Typ | Quick Load Servo 2 |
| Späneförderer | |

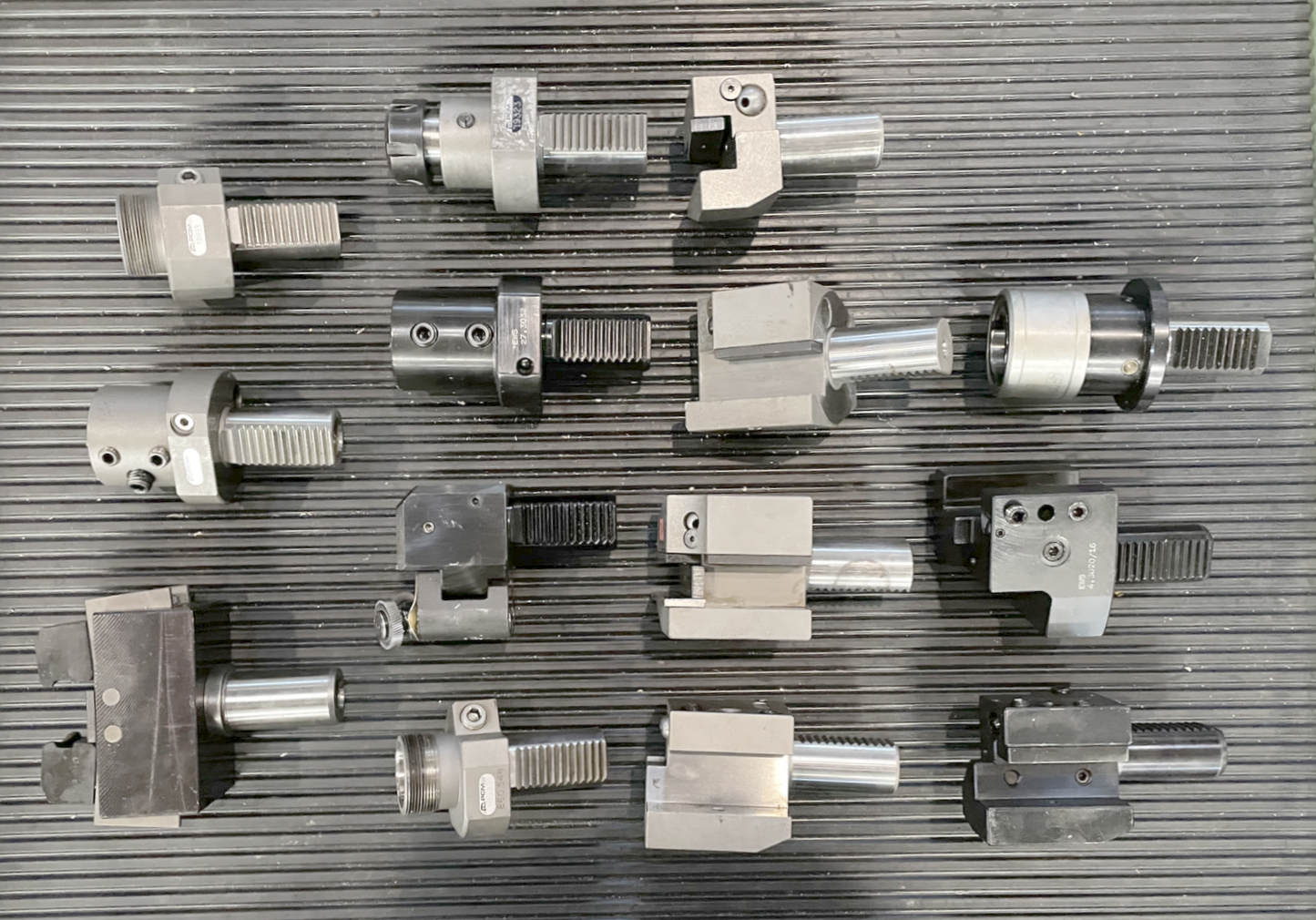

| Satz Werkzeughalter |
