MAZAK NEXUS 510C ist ein 3-Achsen Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: 2 Tische 1300x550 mm, 5 T-Nuten (100 mm), max. Tischlast 1200 kg, Verfahrwege X1050 Y510 Z510; Werkzeugmagazin 30 Plätze (Ø80 mm; Ø125 mm frei), Werkzeuglänge 350 mm. Technik: stufenlose Spindel 35–12000 min−1, Leistung 18.5/7.5 kW, Vorschub 1–8000 mm/min, Eilgang 36 m/min, 3x400V 50Hz, Druckluft 5 bar; Gewicht 6900 kg, Abm. 2880x2835x2783 mm. Zubehör: Linearmaßstäbe, Kühlmittel 250 l, IKZ 15 bar, Renishaw-Taster, Späneförderer, 2fach Palettenwechsler. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik und Werkzeugbau.
| Anzahl Achsen total | 3 |
| Anzahl Tische | 2 |
| Tischlänge | 1300 mm |
| Tischbreite | 550 mm |
| Anzahl T-Nuten: | 5 |
| Abstand der T-Nuten | 100 mm |
| T-Nutenbreite | 18 mm |
| Max. Werkstückgewicht auf dem Tisch | 1200 kg |
| Längsweg (X-Achse) | 1050 mm |
| Querweg (Y-Achse) | 510 mm |
| Vertikalweg (Z-Achse) | 510 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeuge | 30 |
| Werkzeugdurchmesser max. | 80 mm |
| Durchmesser bei freien Nebenplätzen | 125 mm |
| Maximale Werkzeuglänge | 350 mm |
| Werkzeuggewicht max. | 8 kg |
| Mittlere Span-zu-Span-Zeit | 2.9 s |
| Werkzeugaufnahme: ISO | 40 |
| Abstand zwischen Spindelnase und Tisch | 150 - 660 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 35 t/min |
| bis | 12000 t/min |
| Vorschubgeschwindigkeit | 1 - 8000 mm/min |
| Eilgang | 36 m/min |
| Anschluss an Druckluft | 5 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 18.5 / 7.5 kW |
| Gesamtleistungsbedarf | 32 kVA |
| Maschinengewicht ca. | 6900 kg |
| Abmessungen Maschine: | |
| Länge | 2880 mm |
| Breite | 2835 mm |
| Höhe | 2783 mm |
| Diverses Zubehör: | |
| Linearmassstabsystem (X-,Y-,Z-Achse) | |
| Satz Werkzeughalter | |
| Kühlmitteleinrichtung | 250 l |
| Kühlmittel durch die Spindel (IKZ) | 15 bar |

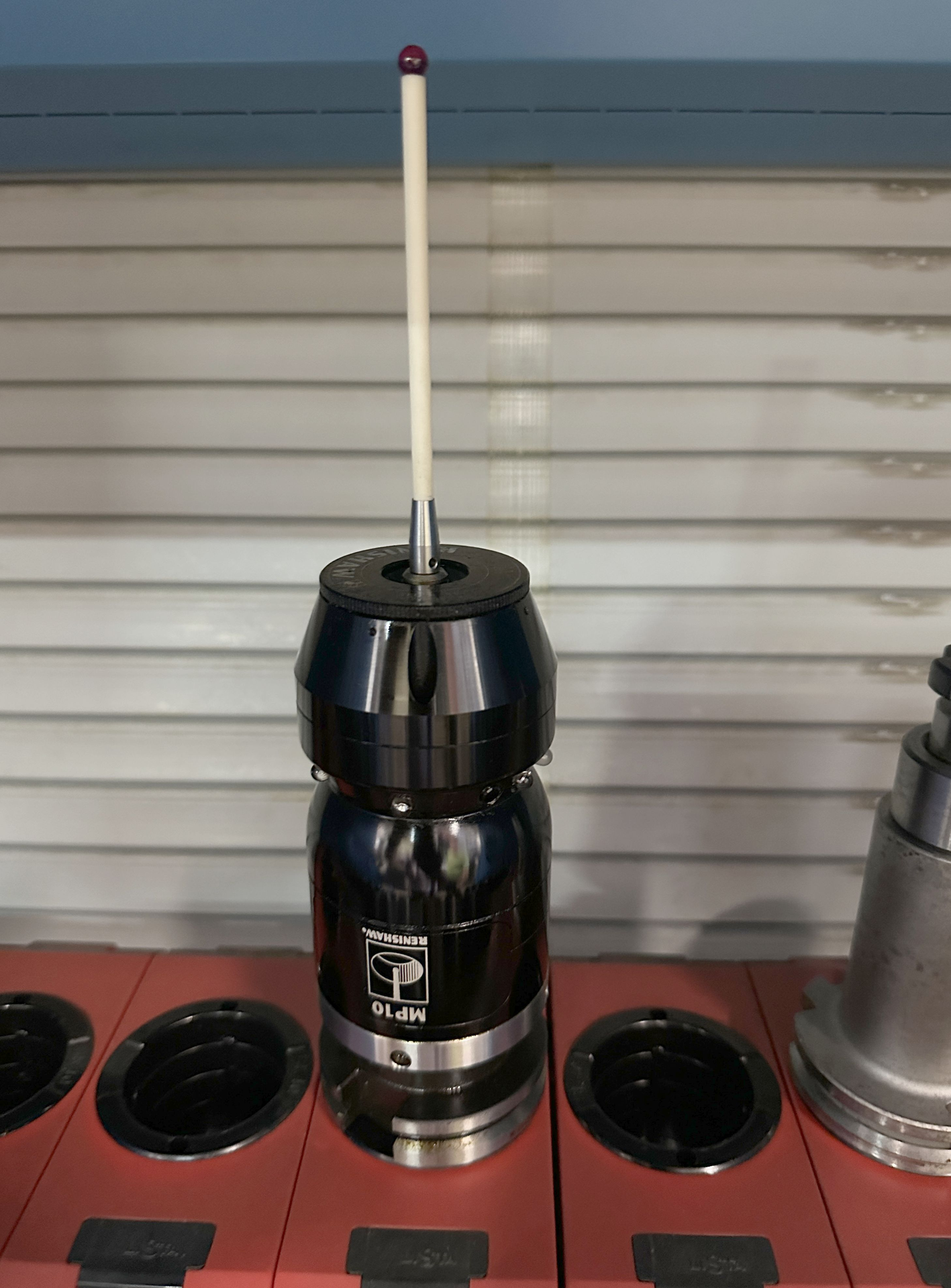

| Messtaster Renishaw | |
| Werkzeugbruchkontrolle | |
| Späneförderer | |
| 2fach Palettenwechsler | |
| Beleuchtung | |
| Kühlmittel-/ Nebelabsaugung | |
| Werkzeugvermessung | |
| Automatisches Ausschalten | |
| Schnittstelle PMCIA Karte | |
| Synchrones Gewindebohren |
