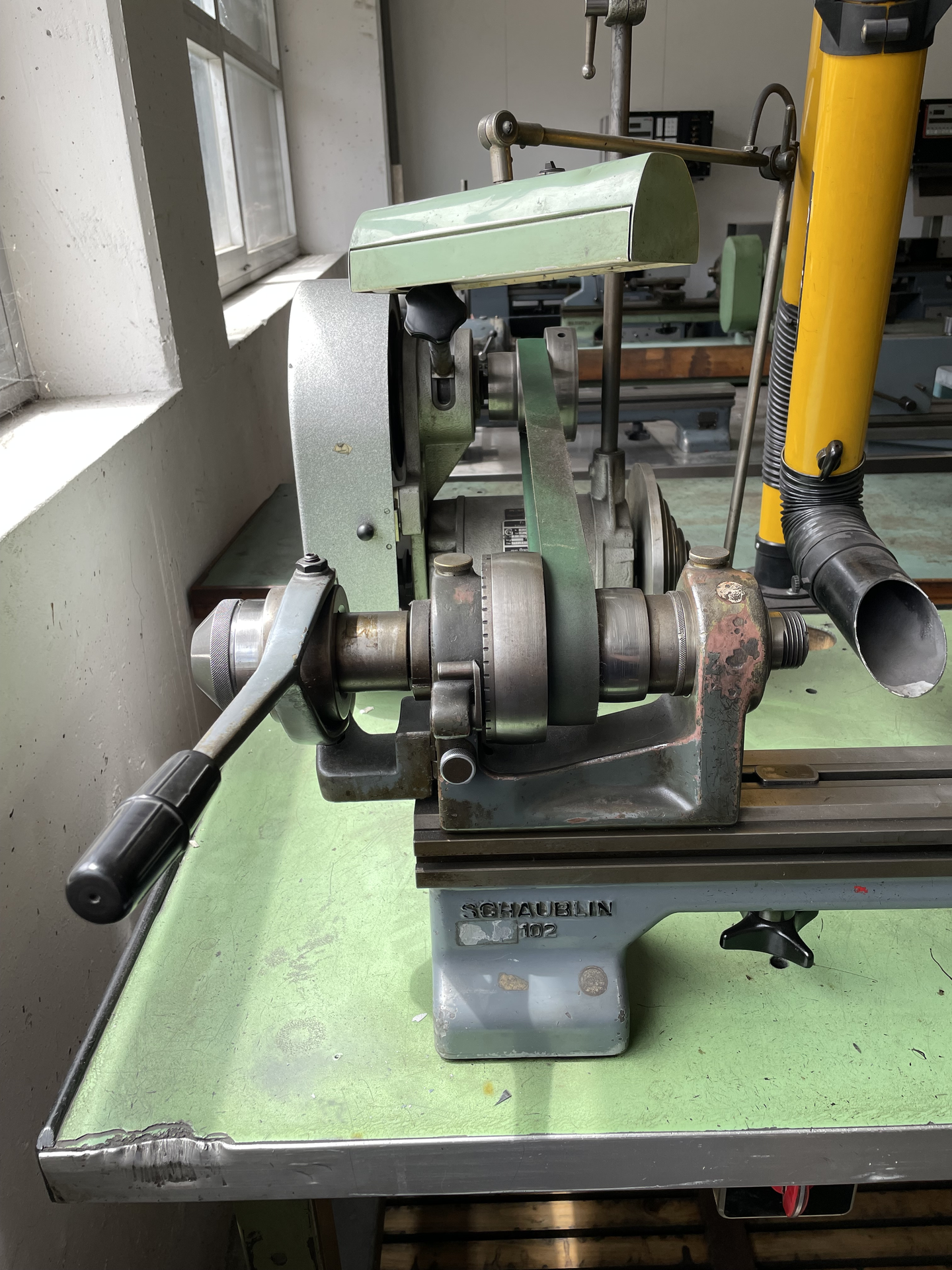

SCHAUBLIN 102
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Spitzenhöhe | 102 mm |
| Spitzenweite | 350 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spindelbohrung | 20 mm |
| Spannzange Typ | 20 W |
| Spindelaufnahme Gewinde | |
| Spindeldrehzahlen: | |
| von | 55 t/min |
| bis | 3000 t/min |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 500 kg |
| Abmessungen Maschine: | |
| Länge | 1300 mm |
| Breite | 600 mm |
| Höhe | 1300 mm |
| Diverses Zubehör: | |
| Ausführung für Werkbank: | |
| Werkbank: | |
| Länge | 1800 mm |
| Breite | 800 mm |
| Höhe | 900 mm |
| Lampe | |
| Riemenspannvorrichtung für Fräs-/Schleifapparat | |
| Schnellspanneinrichtung |
SCHAUBLIN 102 ist eine Werkzeugmacherdrehbank, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazität: Spitzenhöhe 102, Spitzenweite 350, Ø über Planschlitten 120, über Bett 200, Spindelbohrung 20, Spannzange 20 W, Reitstockkegel 2 CM. Daten: 55–3000 t/min, Spindelmotor 1,5 CV, 3x380 V 50 Hz, Gesamtleistung 2 CV, Gewicht ≈500 kg, Abmessungen 1300×600×1300; Werkbank 1800×800×900. Zubehör: Lampe, Riemenspannvorrichtung für Fräs-/Schleifgerät, Schnellspanneinrichtung. Geeignet für enge Toleranzen in Uhrenbau, Automotive, Luftfahrt und Medizintechnik
Technische Daten ohne Gewähr
