KELLENBERGER KEL-VISTA UR 175X600 ist eine CNC-Rundschleifmaschine für hohe Präzision, Genauigkeit und Zuverlässigkeit. Kapazität: Spitzenhöhe 175 mm; Spitzenweite 800 mm; Schleiflänge 600 mm; max Ø 349 mm; max Gewicht 100 kg. Kernangaben: Z 750 mm; X 320 mm; Scheiben L Ø400×80×127, R Ø300×40×127; Drehzahlen Schleifscheibe 875–1900 min⁻¹ (stufenlos); Schleifmotor 5 kW; Werkspindel 8–800 min⁻¹; Schnellgang 12 m/min; 3×400 V 50 Hz; Gewicht ≈3000 kg; Abmessungen 3200×1700×2000 mm. Zubehör: Kühlung, IKZ, Papierfilter, MARPOSS-Taster, Messsteuerung MOVOMATIC, Innenschleifeinrichtung, Auswuchtgerät, RS‑232. Für enge Toleranzen in Automotive, Uhrmacherei, Luftfahrt, Medizintechnik.
Technische Daten ohne Gewähr
| Spitzenhöhe | 175 mm |
| Spitzenweite | 800 mm |
| Schleiflänge | 600 mm |
| Werkstückdurchmesser max. | 349 mm |
| Verfahrwege: | |
| Z-Achse | 750 mm |
| X-Achse | 320 mm |
| Werkstückgewicht zwischen Spitzen max. | 100 kg |
| Schleifscheibe links: | |
| Durchmesser | 400 mm |
| Breite | 80 mm |
| Bohrung | 127 mm |
| Schleifscheibe rechts: | |
| Durchmesser | 300 mm |
| Breite | 40 mm |
| Bohrung | 127 mm |
| Schleifscheibendrehzahlen: | |
| Stufenlos | |
| von | 875 t/min |
| bis | 1900 t/min |
| Schleifspindelstock: | |
| Schleifspindelstock drehbar (B-Achse) | +10 / -210 ° |
| Automatische Schwenkachse Hirth (B1) | 3 ° |
| Feinverstellung (B2) | ° |
| Umfangsgeschwindigkeit | 35 m/s |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 8 t/min |
| bis | 800 t/min |
| Aufnahmekegel | 5 CM |
| Drehbar | +100 / -10 ° |
| Reitstock: | |
| mit Mikroverstellung | |
| Reitstock-Pinolenaufnahme: | 4 CM |
| Reitstock Pinolenweg | 50 mm |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| Schnellgang | 12 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 5 kW |
| Maschinengewicht ca. | 3000 kg |
| Abmessungen Maschine: | |
| Länge | 3200 mm |
| Breite | 1700 mm |
| Höhe | 2000 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Kühlmittel durch die Spindel (IKZ) | |

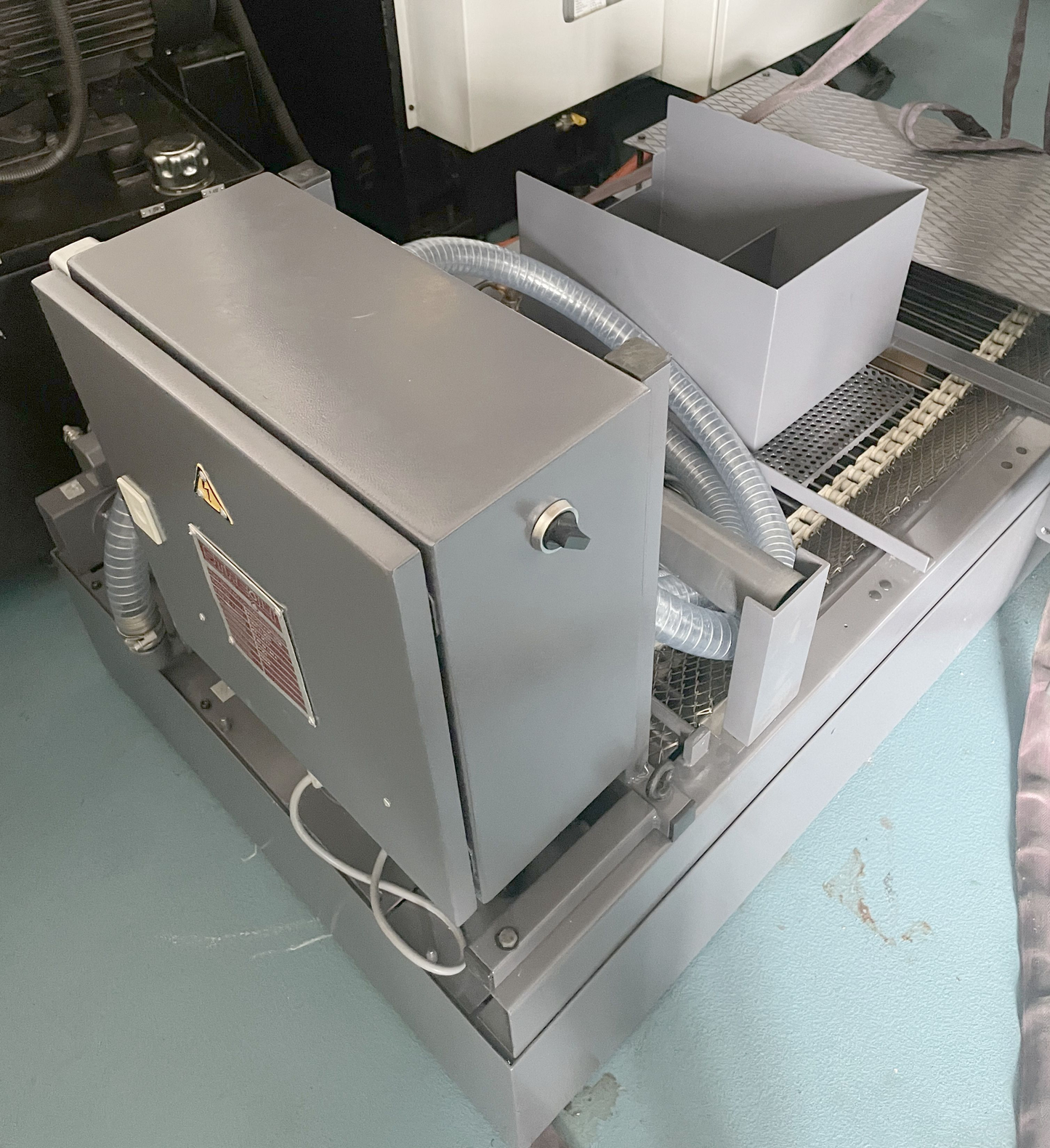

| Papierfilteranlage | |
| Touchtaster MARPOSS | |
| Messsteuerung | MOVOMATIC |
| Längspositionieren automatisch | KEL-POS |
| Innenschleifeinrichtung: | |
| Anzahl Spindeln | 1 |
| Drehzahl | |
| bis | 42000 t/min |
| Satz Flansche | |
| Auswuchtgerät | |
| Auswuchtdorn | |
| Elektronisches Auswuchtgerät | KEL-BALANCE |
| Reitstock mit Feinverstellung | |
| Längspositionieren Z-Achse aktiv | |
| Serielle Schnittstelle RS-232 |
