022429 - KUNZMANN WF 4/3
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Achsen total | 3 |
| Tischlänge | 650 mm |
| Tischbreite | 350 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 14 mm |
| Abstand der T-Nuten | 63 mm |
| Max. Werkstückgewicht auf dem Tisch | 250 kg |
| Längsweg (X-Achse) | 400 mm |
| Querbewegung (Y-Achse) | 320 mm |
| Vertikalweg (Z-Achse) | 400 mm |
| Distanz zwischen Vertikalspindel | |
| und Tisch | 140 - 540 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 3300 t/min |
| Schwenkbereich Vertikalfräskopf | +/-90 ° |
| Werkzeugaufnahme: ISO | 40 DIN 69871 |
| Vorschübe: | |
| Stufenlos | |
| Längs von | mm/min |
| bis | 1000 mm/min |
| Quer von | mm/min |
| bis | 1000 mm/min |
| Eilgang: Längs | 4 m/min |
| Eilgang: Quer | 4 m/min |
| Eilgang: Vertikal | 3 m/min |
| Weg der Vertikalpinole | 60 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Frässpindelmotor | 5.5 kW |
| Gesamtleistungsbedarf | 15 kVA |
| Einschaltzeit | 6652 Heures |
| Betriebszeit | 1584 Heures |
| Arbeitszeit | 940 Heures |
| Geräuschpegel | 78 dB (A) |
| Maschinengewicht ca. | 1300 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 1950 mm |
| Höhe | 1900 mm |
| Diverses Zubehör: | |
| Starrer Winkeltisch | |

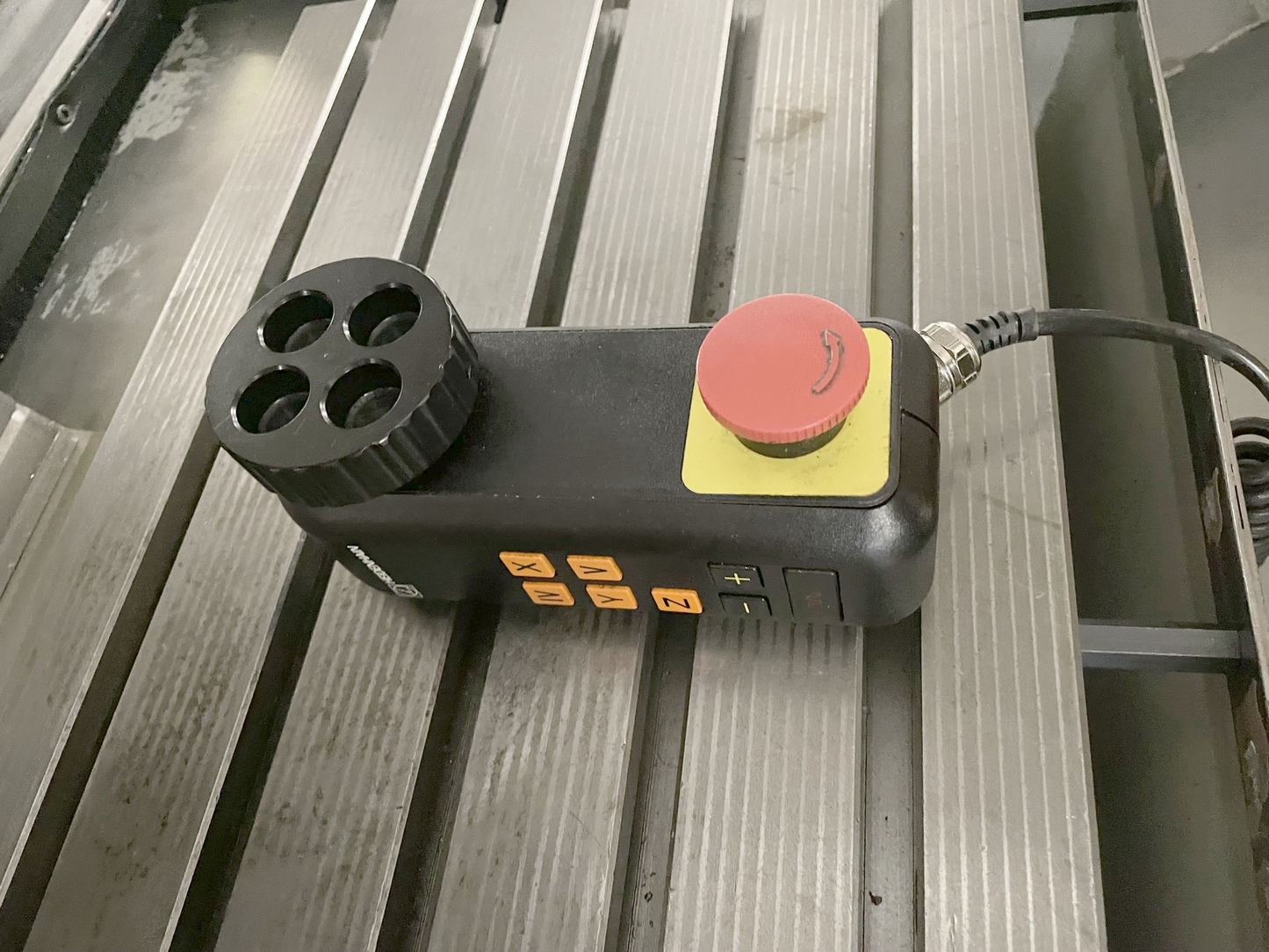

| Elektronisches Handbedienpult | |
| Mechanische Handräder | |
| Spritzschutzkabine komplett | |
| Kühlmitteleinrichtung | |
| Automatische Zentralschmierung | |
| Schnittstelle RS 232 |
