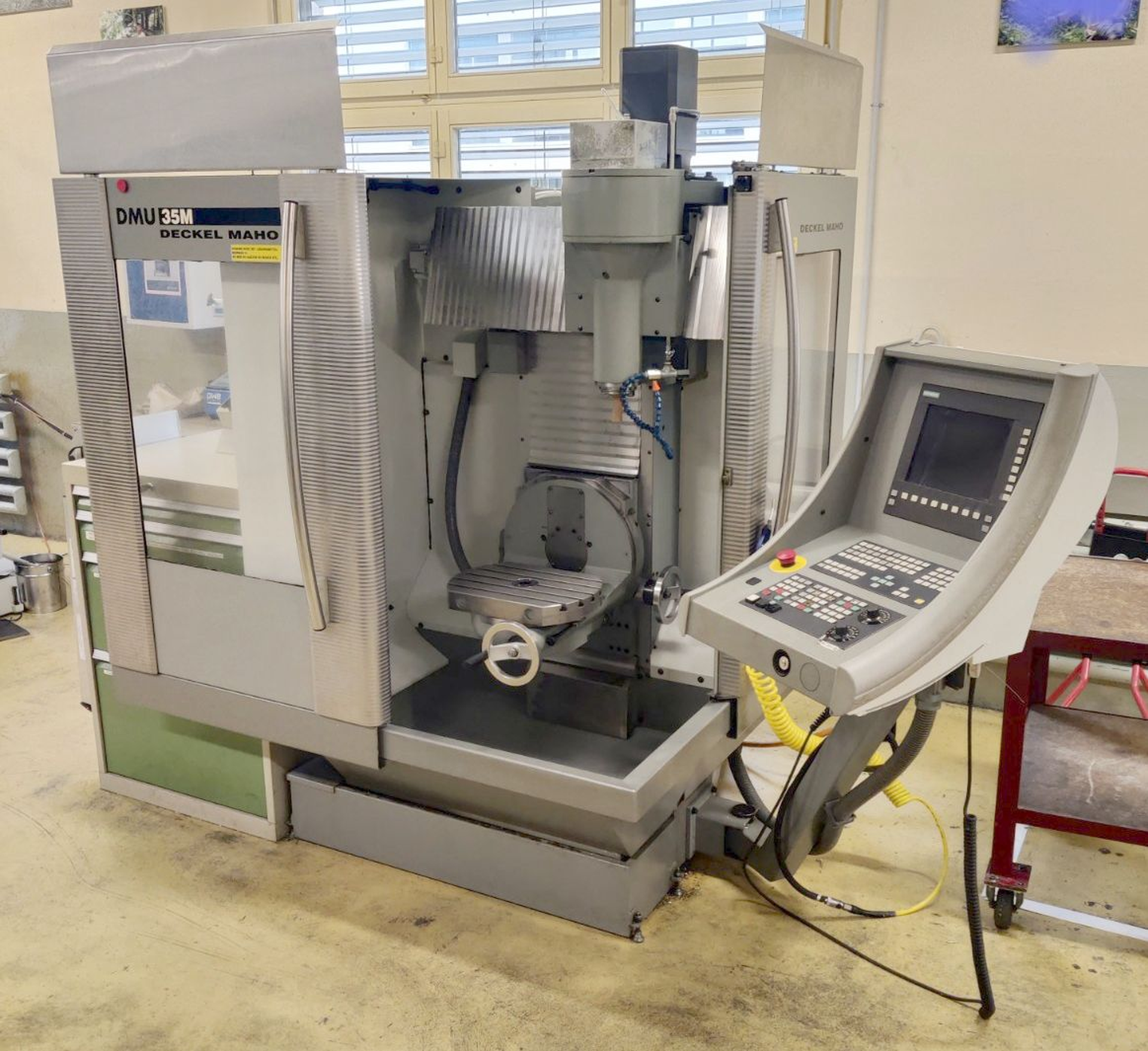

022381 - DMG DMU 35M
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Achsen total | 5 (3+2) |
| Tischlänge | 400 mm |
| Tischbreite | 280 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 12H7 mm |
| Abstand der T-Nuten | 50 mm |
| Zentrierbohrung Durchmesser | 30H6 mm |
| Drehbereich | 360 ° |
| Schwenkbereich | + 105 / -15 ° |
| Max. Werkstückgewicht auf dem Tisch | 100 kg |
| Längsweg (X-Achse) | 350 mm |
| Querbewegung (Y-Achse) | 240 mm |
| Vertikalweg (Z-Achse) | 340 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 20 t/min |
| bis | 6300 t/min |
| Werkzeugaufnahme: SK | 40 DIN 69871 |
| Anzugsbolzen | DIN 69872 |
| Vorschübe (X, Y, Z) | 5000 mm/min |
| Eilgang | 5 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Frässpindelmotor | 6.3 / 10 kW |
| Gesamtleistungsbedarf | 15 kVA |
| Maschinengewicht ca. | 1600 kg |
| Abmessungen Maschine: | |
| Länge | 1860 mm |
| Breite | 1700 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |
| 4+5 Achse manuell | |
| Elektronisches Handrad | |
| Kühlmitteleinrichtung | |
| Beleuchtung |
