SCHAUBLIN 22
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

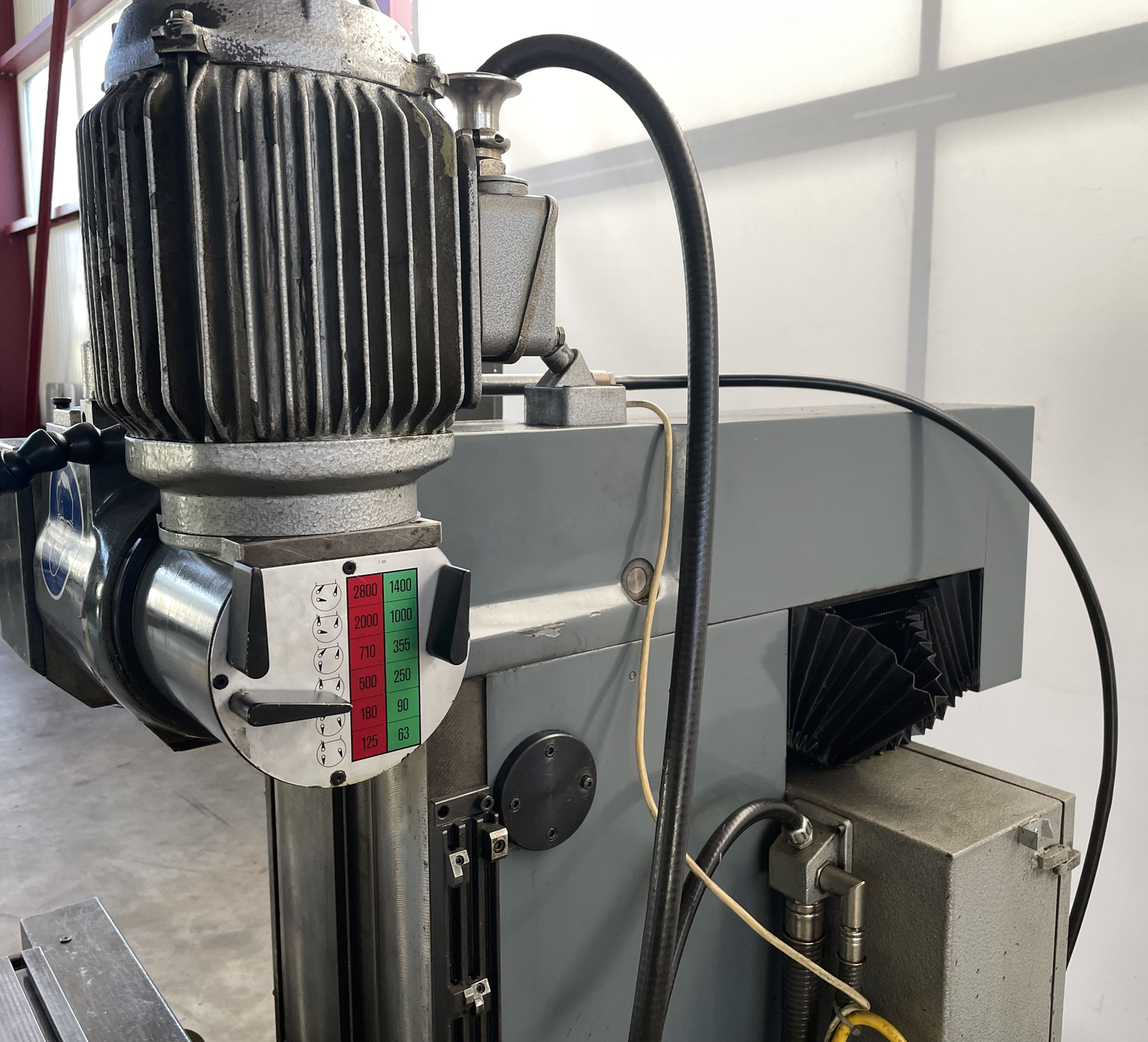

SCHAUBLIN 22 ist eine Universalfräsmaschine für Präzisionsbearbeitung, genau und zuverlässig. Tisch 650×250 mm; Wege X330 Y400 Z475 mm; Pinole 60 mm. Spindel ISO30, 12 Stufen 63–2800 t/min. Vorschübe X 4–500, Z 2–200 mm/min; Eilgang X 2,5 m/min Z 1,0 m/min. Anschluss 3×380 V 50 Hz; Motor 2,2 CV; Gewicht ~950 kg; Abmessungen 1600×1100×1650 mm. Ausstattung: Digitalanzeige 3 Achsen, Lampe, Spänefangschale. Enge Toleranzen; Branchen: Automotive, Uhren, Maschinenbau, Luftfahrt, Medizintechnik.
| Tischlänge | 650 mm |
| Tischbreite | 250 mm |
| Längsweg (X-Achse) | 330 mm |
| Querbewegung (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 475 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 63 t/min |
| bis | 2800 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Stufenlos | |
| Längs von | 4 mm/min |
| bis | 500 mm/min |
| Vertikal von | 2 mm/min |
| bis | 200 mm/min |
| Weg der Vertikalpinole | 60 mm |
| Eilgang: | |
| Längs | 2.5 m/min |
| Vertikal | 1.0 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.2 CV |
| Maschinengewicht ca. | 950 kg |
| Abmessungen Maschine: | |
| Länge | 1600 mm |
| Breite | 1100 mm |
| Höhe | 1650 mm |
| Diverses Zubehör: | |
| Digitalanzeige Anzahl Achsen: | 3 |
| Lampe | |
| Spänefangschale |
