HUAWIN PG250
Typ: PG250
Hersteller: HUAWIN
Gruppe: Zahnradschleifmaschine
Untergruppe: CNC Zahnradschleifmaschine
Steuerung: HUAWIN (FANUC / SIEMENS optional)
Lager: 022307
HUAWIN PG250 ist eine CNC Zahnradschleifmaschine mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Leistungsdaten: Schleif-Ø 20–250 mm, Fußkreis Ø min. 20 mm, Zähne 1–999, Modul 1–6; Verfahrwege X170 Y60 Z450, C360°, A±45°. Techn. Daten: Drehzahl max. 10000 t/min, Schleifspindel 17 kW, Gesamtleistung <20 kVA, Anschluss 3x400V 50Hz; Gewicht ≈8000 kg; Abmessungen L2600×B2370×H2155 mm. Ausgelegt für enge Toleranzen in Automobil-, Luftfahrt-, Werkzeugmaschinen- und Präzisionskomponenten-Bereichen.

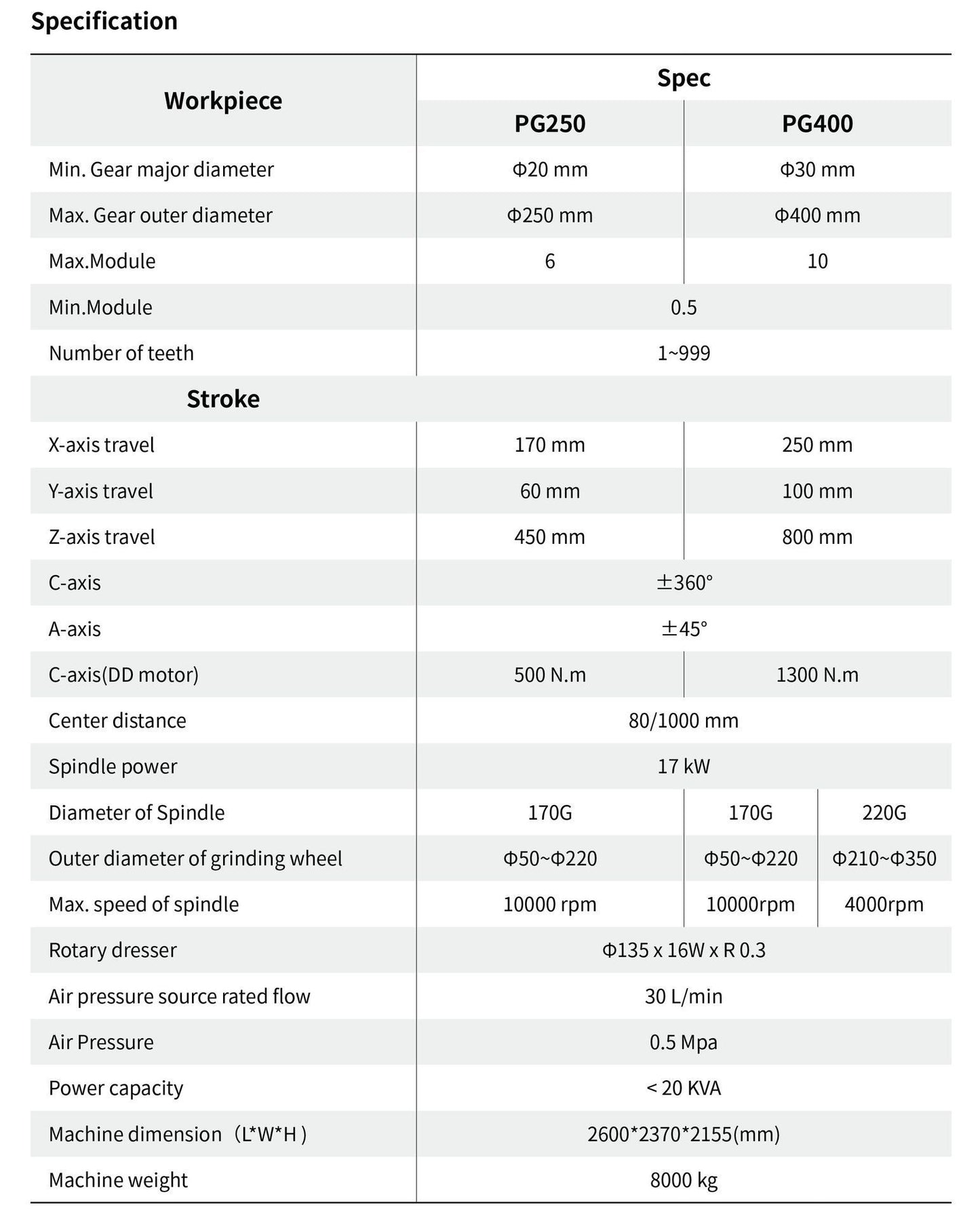

| Schleifdurchmesser min. | 20 mm |
| Schleifdurchmesser max. | 250 mm |
| Min. Fusskreisdurchmesser | 20 |
| Min. Zähnezahl | 1 |
| Max. Zähnezahl | 999 |
| Max. Zahnteilung (Modul) | 6 |
| Min. Zahnteilung (Modul) | 1 |
| Verfahrwege: | |
| X-Achse | 170 mm |
| Y-Achse | 60 mm |
| Z-Achse | 450 mm |
| C-Achse | 360 ° |
| A-Achse | +/-45 ° |
| Drehzahl max. | 10000 t/min |
| Schleifspindelmotor | 17 kW |
| Gesamtleistungsbedarf | <20 kVA |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 8000 kg |
| Abmessungen Maschine: | |
| Länge | 2600 mm |
| Breite | 2370 mm |
| Höhe | 2155 mm |
