KELLENBERGER 1000 U
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
KELLENBERGER 1000 U ist eine Rundschleifmaschine für hochpräzise Bearbeitungen, ausgelegt auf hohe Genauigkeit und Zuverlässigkeit. Arbeitsmaße: Spitzenhöhe 125 mm, Spitzenweite 1000 mm, Schleifdurchmesser 480 mm; Schleifscheibe Ø400×50 mm, Bohrung 127 mm. Technische Daten: Schleifkopf schwenkbar 270°; Werkstückspindel drehbar 360° mit Stufenlosregelung 20–400 t/min; Schleifscheibendrehzahlen 3 Stufen 1500–2200 t/min; Spannzangenaufnahme W20/W25, Spindelkegel 5 CM, Reitstockkegel 3 CM; Tischneigung 8°; Anschluss 3×380 V 50 Hz; Schleifscheibenmotor 4 CV; Werkstückspindelmotor 1 kW; Gewicht ≈2500 kg; Abmessungen L2860×H1670 mm. Zubehör: Reitstock mit Feineinstellung, Innen-Schleifeinrichtung, Seiten‑ und Schrägabrichtgerät, Kopierscheibenprofilierer, 3‑Backenfutter Ø200, Planscheibe 4‑Backen Ø340, Magnetfutter Ø300, Kühlmittelanlage, Papierfilter, Satz Schleifscheiben und Flansche, Schutzeinrichtungen, Werkzeugsatz. Erreicht enge Toleranzen; typische Einsatzbereiche: Automotive, Uhrmacherei, Werkzeug‑/Maschinen
| Spitzenhöhe | 125 mm |
| Spitzenweite | 1000 mm |
| Schleifdurchmesser | 480 mm |
| Schleifscheibe: | |
| Durchmesser | 400 mm |
| Breite | 50 mm |
| Bohrung | 127 mm |
| Schleifscheibendrehzahlen: | |
| Anzahl (Stufen) | 3 |
| von | 1500 t/min |
| bis | 2200 t/min |
| Schleifkopf drehbar | 270 ° |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 20 t/min |
| bis | 400 t/min |
| Drehbar | 360 ° |
| Spannzangenaufnahme Typ | W20 / W25 |
| Spindelkonus | 5 CM |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Grösste Schrägstellung des Tisches | 8 ° |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| von | m/min |
| bis | 6 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Aussen-Schleifspindelmotor | 4 CV |
| Werkstückspindelmotor | 1 kW |
| Maschinengewicht ca. | 2500 kg |
| Abmessungen Maschine: | |
| Länge | 2860 mm |
| Höhe | 1670 mm |
| Diverses Zubehör: | |
| Reitstock mit Feinverstellung | |
| Innen-Schleifeinrichtung | |
| Drehzahlen | 23000 t/min |
| Seiten- und Schrägabrichtgerät | |
| Kopier-Scheibenprofilierapparat | |
| 3-Backenfutter Ø | 200 mm |
| Planscheibe mit 4 Backen Dm | 340 mm |
| Magnetfutter Durchmesser | 300 mm |
| Kühlmitteleinrichtung | |
| Papierfilteranlage | |
| Satz Schleifscheiben | |
| Satz Flansche | |
| Satz Innenschleifstifte | |
| Lampe | |
| Satz Zweibackenlünette | |
| Dreibacken Lünette aufklappbar | |
| Satz Spannzangen | W25 |
| Satz Drehherze | |

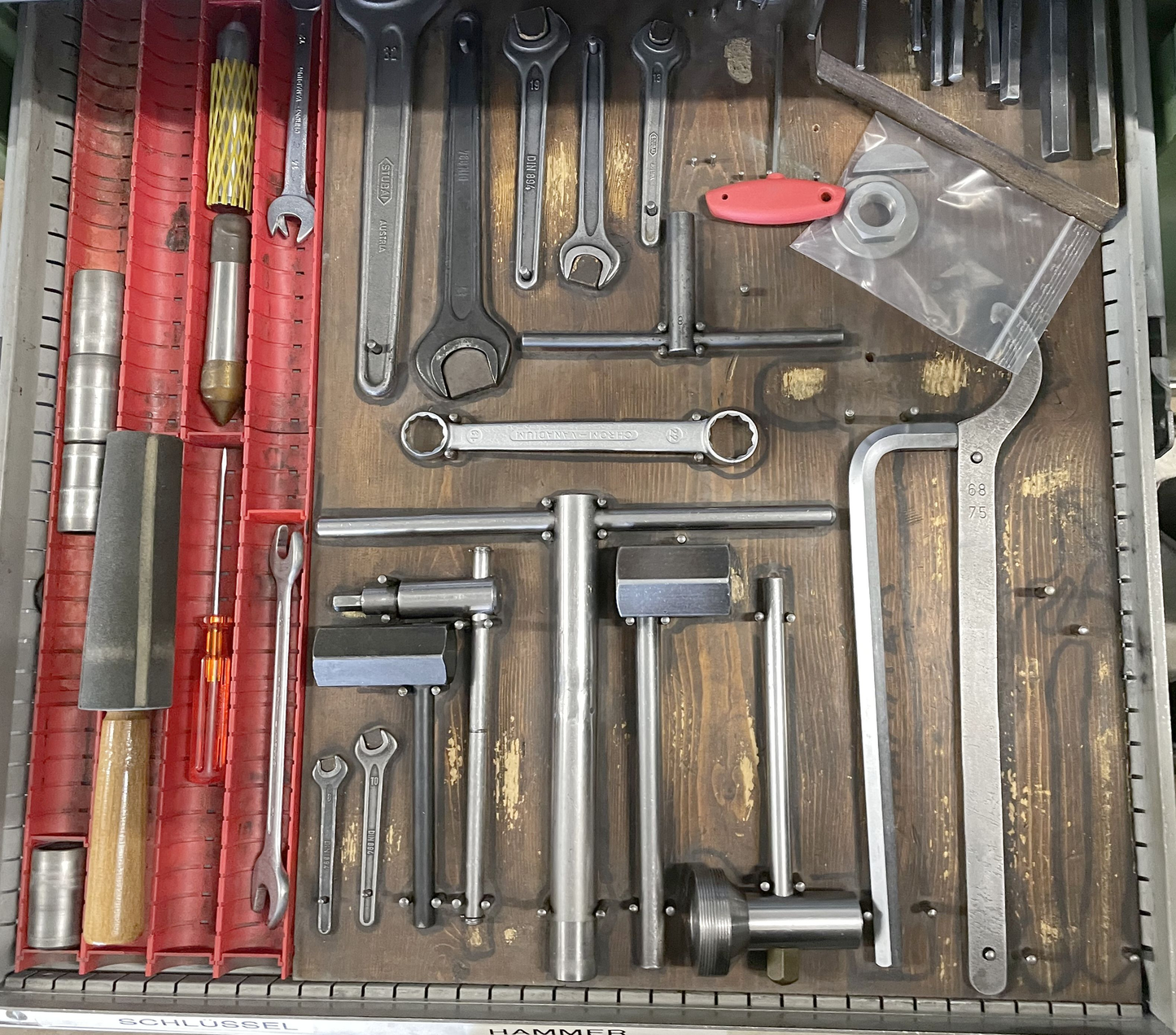

| Satz Bedienungsschlüssel | |
| Schleifscheibenschutz | |
| Schutzvorrichtung | |
| Satz Erhöungsplatten | 50 mm |
