STAR SV-20
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Anzahl Achsen total | 9 |
| Anzahl Spindeln | 2 |
| Drehdurchmesser maximal | 20 mm |
| Drehlänge maximal | 205 mm |
| Spindeldurchlass | 26 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 10000 t/min |
| Revolver: | |
| Anzahl Positionen | 8 |
| Anzahl angetriebene Werkzeuge | 8 |
| Drehzahlen angetriebene Werkzeuge | 400 - 6000 t/min |
| Leistung drehende Werkzeuge | 1 kW |
| Gegenspindel: | |
| Drehzahlen: | |
| von | 500 t/min |
| bis | 10000 t/min |
| Max. Abgreiflänge | 75 mm |
| Gewindebohrdurchmesser | 8 M |
| Werkstücklänge bei Gegenbearbeitung max. | 150 mm |
| Werkzeugträger: | |
| Anzahl Werkzeuge | 5 |
| Anzahl angetriebene Werkzeuge | 3 |
| Drehzahlen angetriebene Werkzeuge | 6000 t/min |
| Leistung drehende Werkzeuge | 0.5 kW |
| Bohrdurchmesser max. | 14 mm |
| Gewindebohrdurchmesser | 10 M |
| Vorschub: | |
| Stufenlos | |
| von | mm/min |
| bis | 10000 mm/min |
| Eilgang X | 15 m/min |
| Eilgang Y | 15 m/min |
| Eilgang Z | 18 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 3.7 kW |
| Leistung der Gegenspindel | 2.2 / 3.7 kW |
| Anschluss an Druckluft | 5 bar |
| Gesamtleistungsbedarf | 9 kVA |
| Maschinengewicht ca. | 3400 kg |
| Abmessungen Maschine: | |
| Länge | 2670 mm |
| Breite | 1375 mm |
| Höhe | 1650 mm |
| Diverses Zubehör: | |
| Ausblaseinrichtung | |
| Lademagazin | LNS |
| Typ | MINI-SPRINT S2 |
| Teilefänger | |
| Teiletransportband | |
| Lampe | |
| Kühlmitteleinrichtung | 170 l |

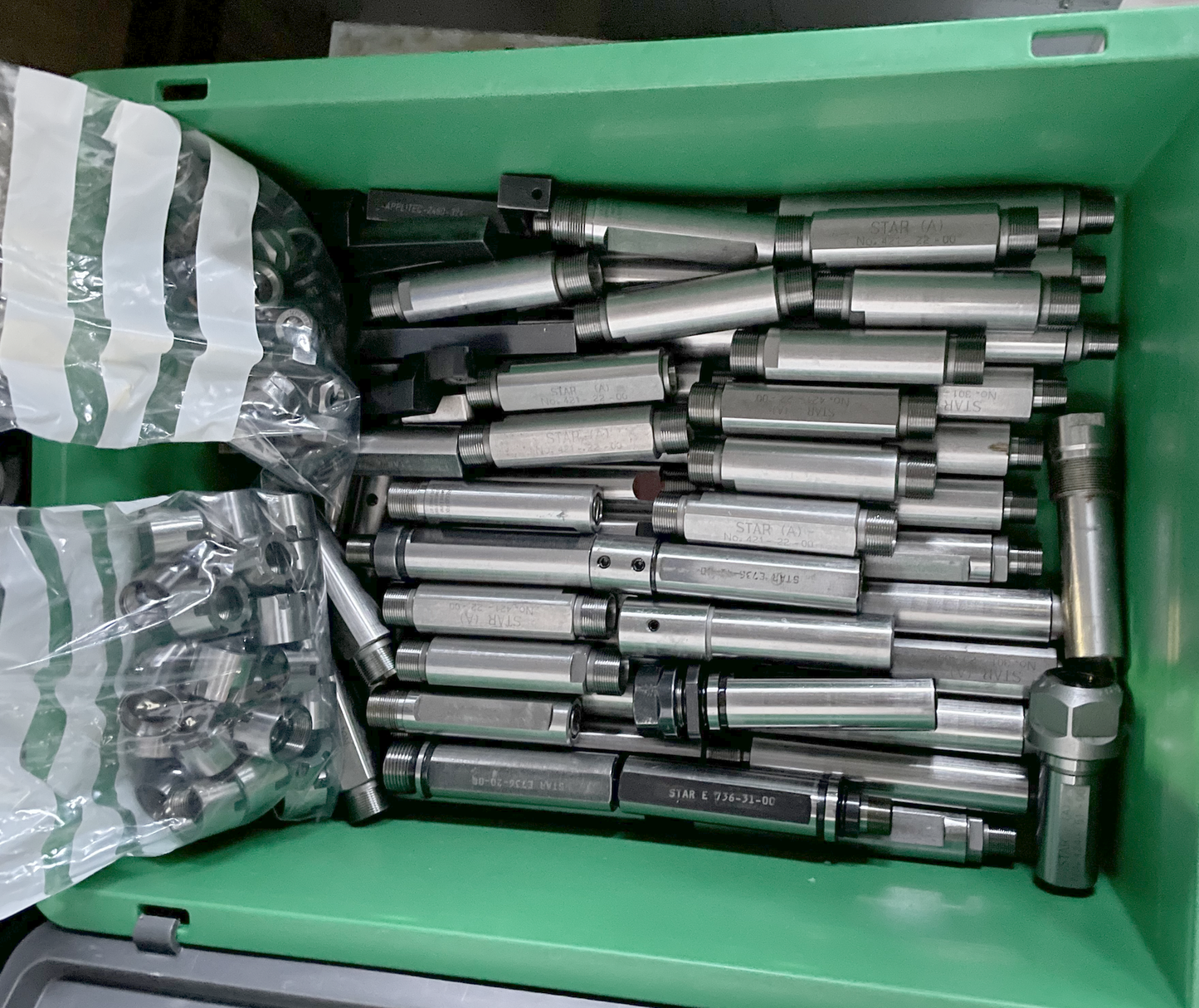

| Satz Werkzeughalter |
STAR SV-20 ist ein CNC-Drehautomat hoher Präzision, mit großer Genauigkeit und Zuverlässigkeit. Kapazität: 9 Achsen, 2 Spindeln, Dreh-Ø max 20 mm, Dreh-Länge max 205 mm, Spindeldurchlass 26 mm. Kernangaben: Spindeldrehzahl stufenlos 50–10000 rpm; Revolver 8 Positionen mit 8 angetriebenen Werkzeugen 400–6000 rpm (1 kW); Gegenspindel 500–10000 rpm; Gewindelänge max 75 mm (Ø 8M); Werkstücklänge bei Gegenbearb. 150 mm. Werkzeugträger 5 Werkzeuge (3 angetr. 6000 rpm, 0,5 kW); Bohr-Ø max 14 mm; Vorschübe bis 10000 mm/min; Eilgang X/Y/Z 15/15/18 m/min. Anschluss 3x380V 50Hz; Spindelmotor 3,7 kW; Leistung Gegenspindel 2,2/3,7 kW; Druckluft 5 bar; Gesamtleistung 9 kVA; Gewicht ~3400 kg; Abmessungen 2670×1375×1650 mm. Zubehör: LNS MINI-SPRINT S2 Rüstmagazin, Kühlmittel 170 l, Teilefänger, Förderband, Lampe, Ausblaseinrichtung, Satz Werkzeughalter. Eignet sich für enge Toleranzen in Automotive, Uhrenindustrie, Medizintechnik, Luftfahrt und Werkzeugbau.
Technische Daten ohne Gewähr
