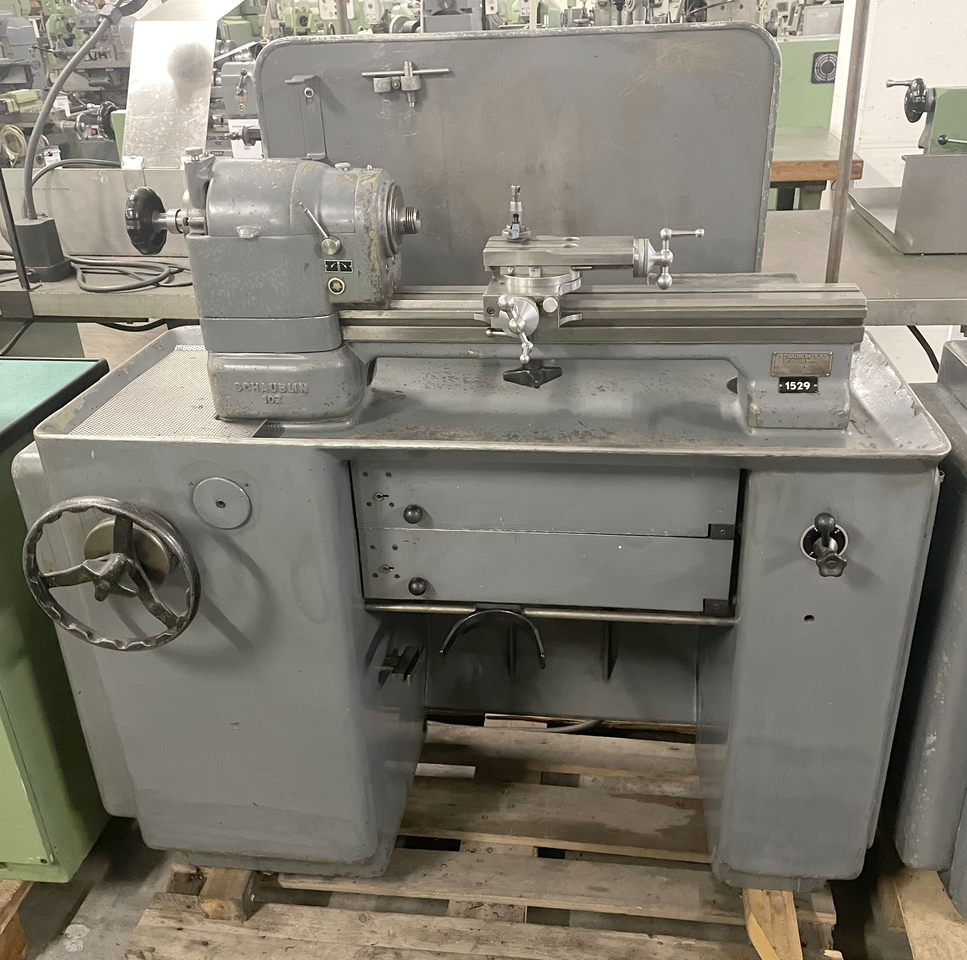

SCHAUBLIN 102-80
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SCHAUBLIN 102-80 is a Werkzeugmacherdrehbank, konzipiert für hohe Präzision, hohe Genauigkeit und zuverlässigen Betrieb. Leistungsdaten: Spitzenhöhe 102 mm, Spitzenweite 375 mm, Drehdurchmesser über Planschlitten 120 mm, über Bett 200 mm; Spannzange Typ 20 W; Reitstock 2 CM. Technische Daten: 12 Gänge 40–3000 t/min; Spindelmotor 1,5 CV; Gesamtleistung 2 CV; 3×380 V 50 Hz; Gewicht ≈500 kg; Abmessungen L1200×B600×H1300 mm; Ausführung auf Gussockel. Zubehör: Satz Spannzangen, Dreibackenfutter und Mitnehmerscheibe (Werte nicht spezifiziert). Erreicht enge Toleranzen; geeignet für Uhrenbau, Automotive, Werkzeugbau, Luftfahrt und Medizintechnik
Technische Daten ohne Gewähr
| Spitzenhöhe | 102 mm |
| Spitzenweite | 375 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spannzange Typ | 20 W |
| Spindelaufnahme Gewinde | |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 40 t/min |
| bis | 3000 t/min |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 500 kg |
| Abmessungen Maschine: | |
| Länge | 1200 mm |
| Breite | 600 mm |
| Höhe | 1300 mm |

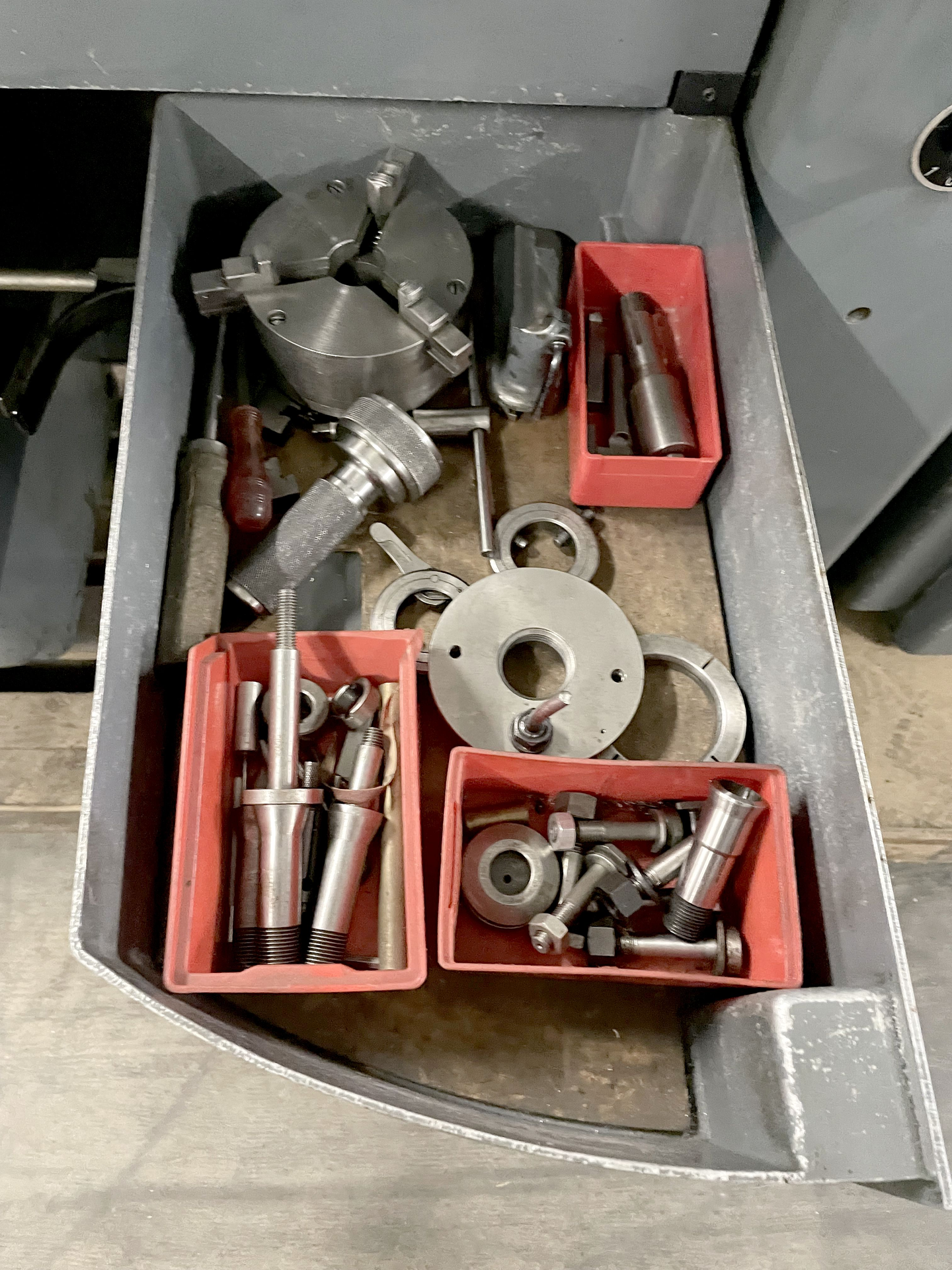

| Diverses Zubehör: | |
| Ausführung auf Gussockel: | |
| Dreibackenfutter Ø | mm |
| Mitnehmerscheibe | |
| Satz Spannzangen |
