SCHAUBLIN 102 TO
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
SCHAUBLIN 102 TO ist eine Werkzeugmacherdrehbank, ausgelegt für präzise Bearbeitung mit hoher Genauigkeit und Zuverlässigkeit. Arbeitsmaße: Spitzenhöhe 102 mm, Spitzenweite 375 mm, Drehdurchmesser über Planschlitten 120 mm, über dem Bett 200 mm; Spannzange Typ 25 W; Dreibackenfutter Ø125 mm. Technische Daten: 12 Stufen, 45–2800 t/min, Spindelmotor 0,5 CV, Anschluss 50 Hz 3x380 V; Maschinengewicht ca. 300 kg; Maße L2000 x B900 x H1500 mm. Zubehör: Satz Spannzangen, Bohrreitstock, Bohrfutter, Schnellspanneinrichtung. Ermöglicht enge Toleranzen; geeignet für Uhrmacherei, Werkzeugbau, Präzisionsteile, Luftfahrt und Medizintechnik
Technische Daten ohne Gewähr
| Spitzenhöhe | 102 mm |
| Spitzenweite | 375 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spannzange Typ | 25 W |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 12 |
| von | 45 t/min |
| bis | 2800 t/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 0.5 CV |
| Maschinengewicht ca. | 300 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 900 mm |
| Höhe | 1500 mm |
| Diverses Zubehör: | |
| Einzelantrieb | |
| Dreibackenfutter Ø | 125 mm |
| Schnellspanneinrichtung | |

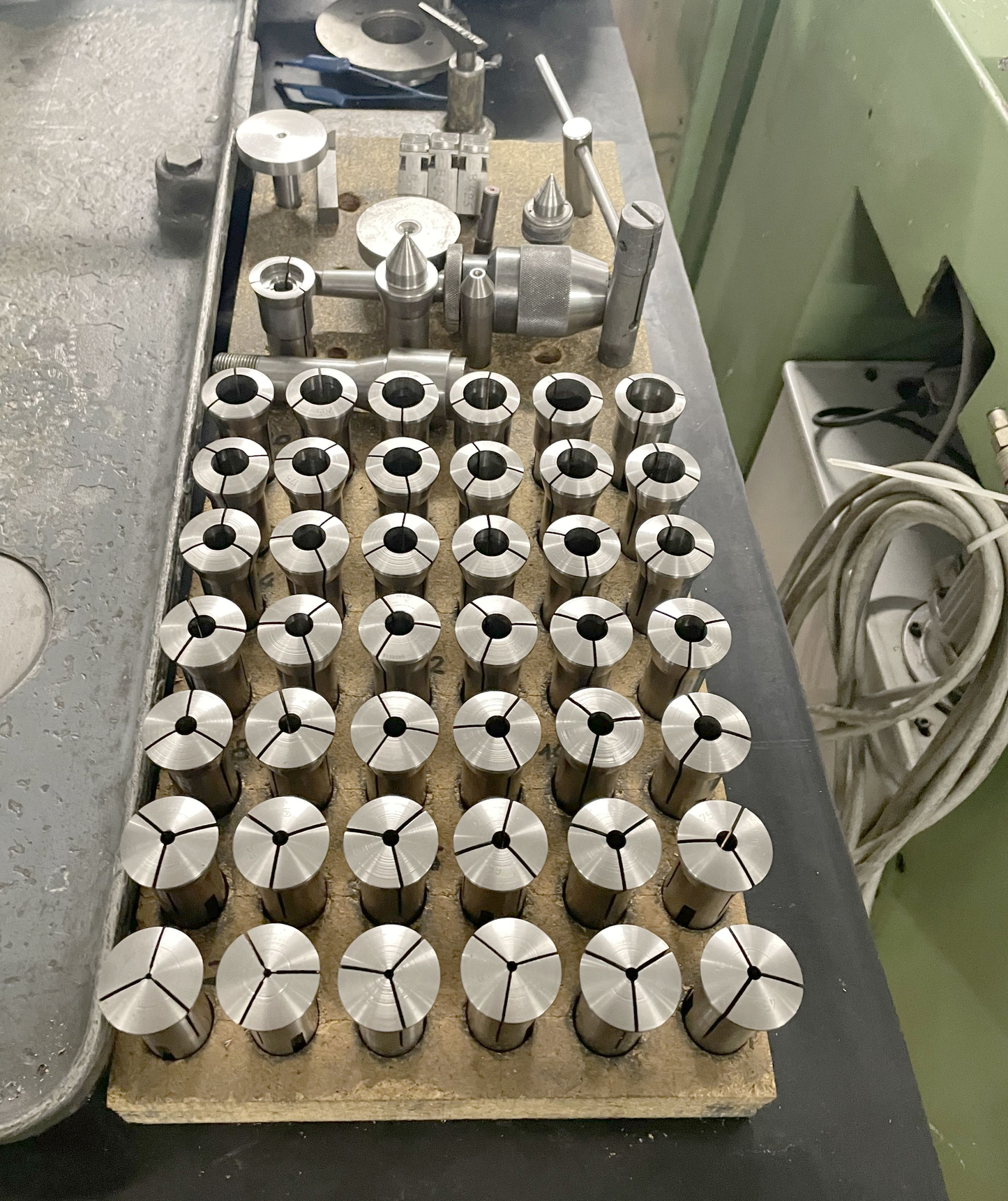

| Satz Spannzangen | |
| Bohrreitstock | |
| Bohrfutter |
