022222 - MIYANO BNE-51 S5
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Anzahl Spindeln | 2 |
| Anzahl Revolver | 2 |
| Drehlänge maximal | 90 mm |
| Revolver: | |
| Anzahl Positionen Revolver 1 | 12 |
| Anzahl Positionen Revolver 2 | 12 |
| Angetriebene Werkzeuge Revolver 1 | 12 |
| Angetriebene Werkzeuge Revolver 2 | 12 |
| Drehzahlen | 0 - 4000 t/min |
| Werkzeugschaftquerschnitt | 20 mm |
| Leistung drehende Werkzeuge | 2.5 kW |
| Bohrerdurchmesser max. | 13 mm |
| Gewindeschneidleistung M | 8 |
| Oberer Revolverkopf: | |
| X-Achse | 175 mm |
| Z-Achse | 380 mm |
| Unterer Revolverkopf: | |
| X-Achse | 145 mm |
| Z-Achse | 380 mm |
| Hauptspindel: | |
| Spindelbohrung | 52 mm |
| Stangendurchmesser max. | 51 mm |
| Drehlänge maximal | 90 mm |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 5000 t/min |
| Spindelleistung | 11 / 15 kW |
| Gegenspindel: | |
| Drehzahl max. | 7000 t/min |
| Drehdurchmesser maximal | 41 mm |
| Drehlänge maximal | 90 mm |
| C-Achse (Spindel,Auflösung) | ° |
| Gegenspindelweg | 450 mm |
| Leistung der Gegenspindel | 3.7 / 5.5 kW |
| Vorschub | 0.0001 - 60 mm/min |
| Eilgang X | 18 m/min |
| Eilgang Z | 20 m/min |
| Spindellaufzeit | 39000 Heures |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 380 Volt |
| Gesamtleistungsbedarf | 44 kVA |
| Maschinengewicht ca. | 7800 kg |
| Abmessungen Maschine: | |
| Länge | 2690 mm |
| Breite | 2080 mm |
| Höhe | 1925 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Elektronisches Handrad | |
| C-Achse | |
| Teilefänger | |
| Teiletransportband | |
| Späneförderer | |

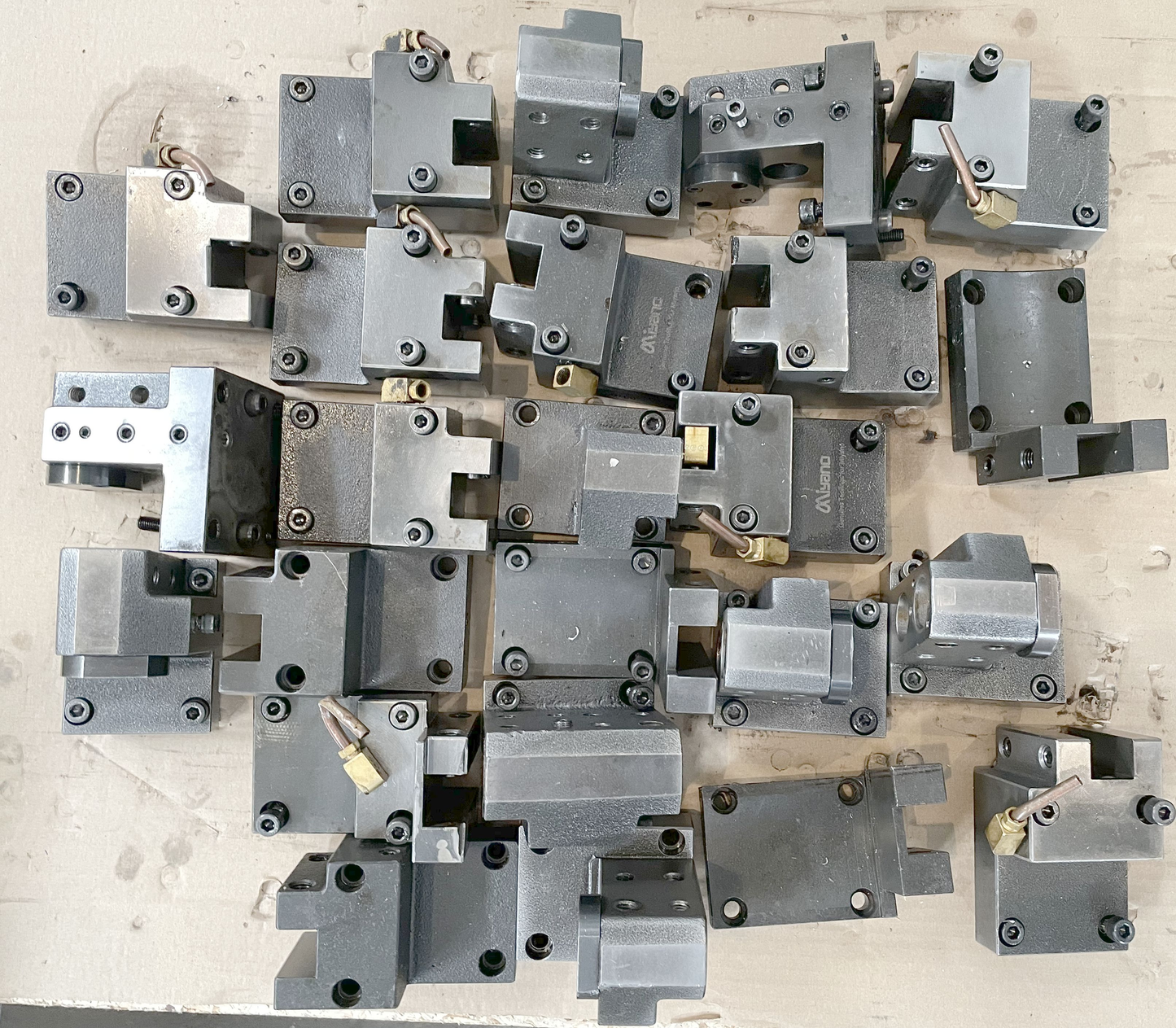

| Satz Werkzeughalter | |
| Zustandsleuchte |
