ACIERA 22 VG
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

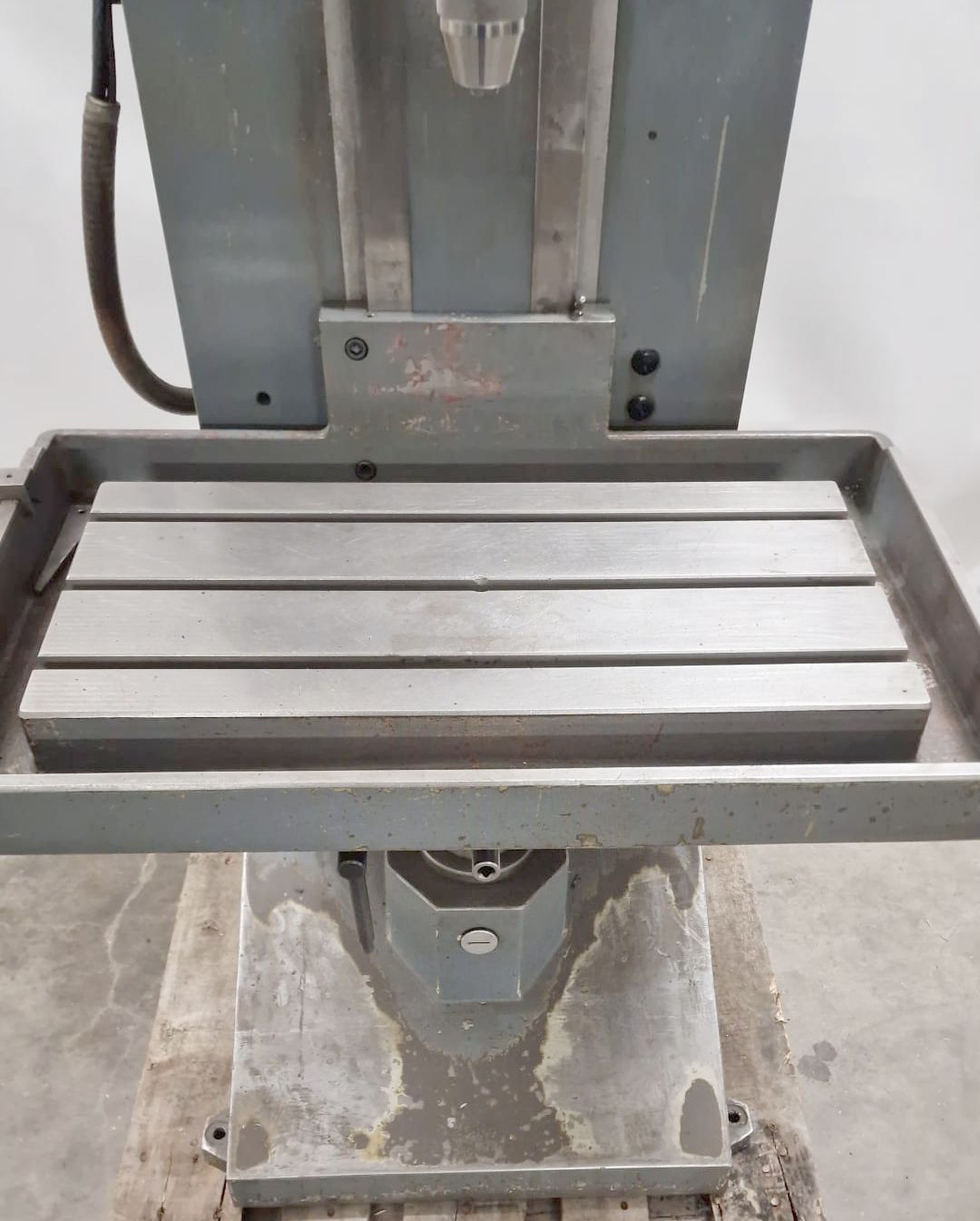

ACIERA 22 VG ist eine Ständerbohrmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Leistungsdaten: Tisch 650x320 mm; Bohren in Stahl 22 mm, Guss 24 mm; Ausladung 300 mm; Bohrtiefe (Pinolenhub) 120 mm; Spindelkopfverstellung 300 mm; Verfahrwege X330 Y210 Z350 mm. Technische Daten: stufenlose Spindeldrehzahl 50–4000 t/min; Vorschübe 0,12–0,6 mm/t; Anschluss 50 Hz 3x380 V; Spindelmotor 2 CV; Gewicht ≈990 kg; Maße L1100xB600xH2100 mm. Zubehör: Gewindeschneideinrichtung, Bohrfutter 1–13 mm, Schnellwechseleinrichtung. Ermöglicht enge Toleranzen; Einsatz in Automotive, Feinmechanik/Uhren, Werkzeugbau, Luftfahrt und Medizintechnik.
| Tischlänge | 650 mm |
| Tischbreite | 320 mm |
| Bohrleistung in Stahl | 22 mm |
| Bohrleistung in Guss | 24 mm |
| Ausladung | 300 mm |
| Bohrtiefe (Pinolenhub) | 120 mm |
| Verstellung des Spindelkopfes | 300 mm |
| Verfahrwege des Tisches: | |
| Längsweg (X-Achse) | 330 mm |
| Querweg (Y-Achse) | 210 mm |
| Vertikalweg (Z-Achse) | 350 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 4000 t/min |
| Vorschübe: | |
| von | 0.12 mm/t |
| bis | 0.6 mm/t |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 2 CV |
| Maschinengewicht ca. | 990 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 600 mm |
| Höhe | 2100 mm |
| Diverses Zubehör: | |
| Gewindeschneideinrichtung | |
| Bohrfutter | 1 - 13 mm |
| Schnellwechseleinrichtung |
