ACIERA F 5
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

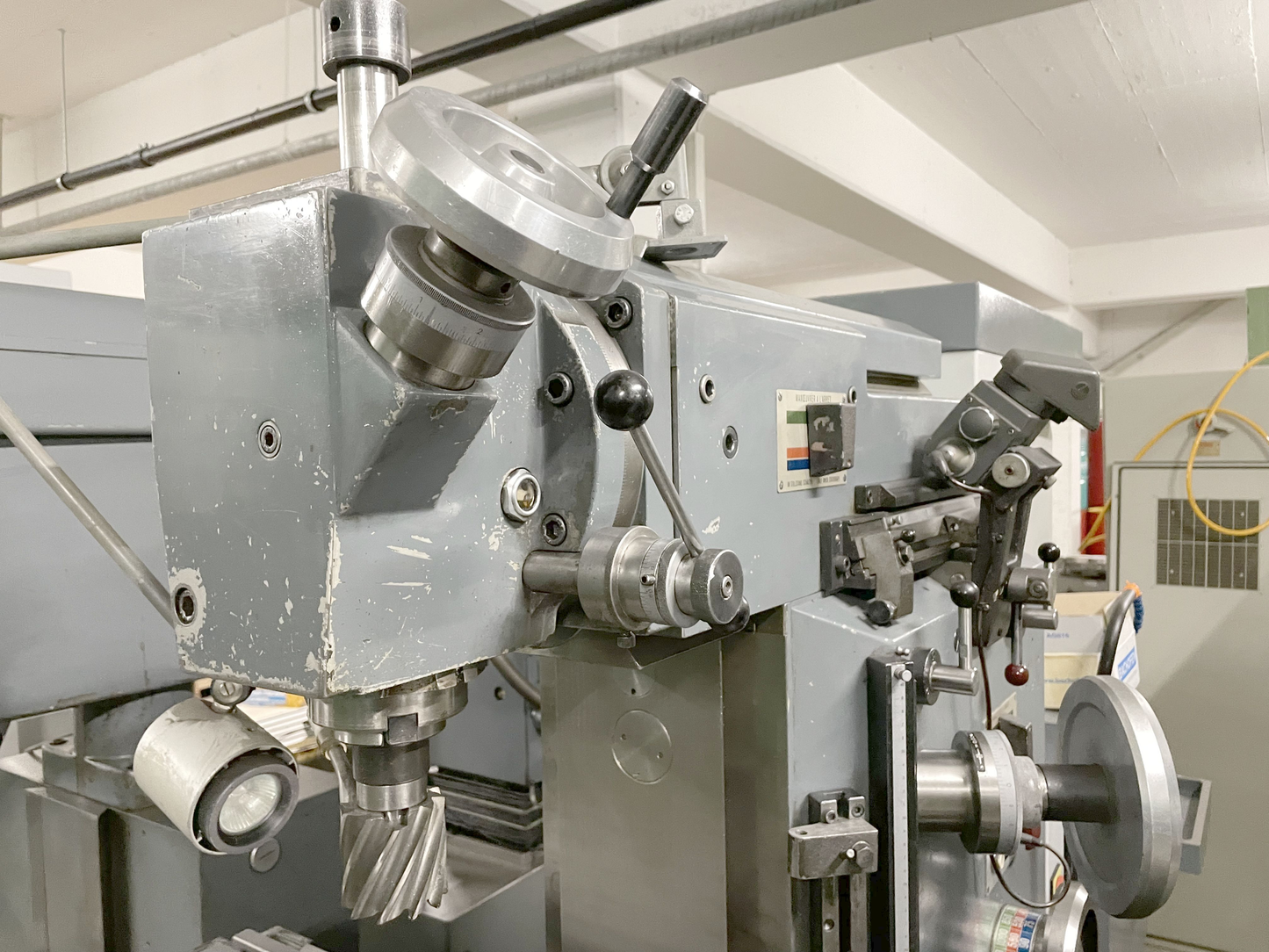

ACIERA F 5 ist eine Universalfräsmaschine mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Tisch 800x300 mm, 6 T-Nuten 12 mm, Abstand 55 mm; Verfahrwege X500, Y325, Z420 mm; Spindel-Tisch-Abstand 365 mm; Pinolenweg 60 mm; Kopf schwenkbar ±90°. Spindelaufnahme ISO40, stufenlos 50–3400 t/min; Vorschübe 10–600 mm/min; Eilgang 1,5 m/min; Anschluss 3x380 V 50 Hz; Motor 3 kW; Gesamtleistung 5 CV; Gewicht ≈1600 kg; Abmessungen 1200x1600x1800 mm. Zubehör: starrer Winkeltisch. Ermöglicht enge Toleranzen; Einsatz in Automotive, Uhrenindustrie, Maschinenbau, Luftfahrt und Medizintechnik.
| Anzahl Achsen total | 3 |
| Tischlänge | 800 mm |
| Tischbreite | 300 mm |
| Anzahl T-Nuten: | 6 |
| T-Nutenbreite | 12 mm |
| Abstand der T-Nuten | 55 mm |
| Längsweg (X-Achse) | 500 mm |
| Querbewegung (Y-Achse) | 325 mm |
| Vertikalweg (Z-Achse) | 420 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 365 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 3400 t/min |
| Spindelaufnahme | 40 ISO |
| Kopf schwenkbar + - | 90 ° |
| Vorschübe: Stufenlos | |
| Längs von | 10 mm/min |
| bis | 600 mm/min |
| Quer von | 10 mm/min |
| bis | 600 mm/min |
| Vertikal von | 10 mm/min |
| bis | 600 mm/min |
| Weg der Vertikalpinole | 60 mm |
| Eilgang: | |
| Längs | 1.5 m/min |
| Quer | 1.5 m/min |
| Vertikal | 1.5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 3 kW |
| Gesamtleistungsbedarf | 5 CV |
| Maschinengewicht ca. | 1600 kg |
| Abmessungen Maschine: | |
| Länge | 1200 mm |
| Breite | 1600 mm |
| Höhe | 1800 mm |
| Diverses Zubehör: | |
| Starrer Winkeltisch |
