022202 - TSCHUDIN TS 45 A
Technisches Datenblatt herunterladen (PDF)
WhatsApp-Nachricht senden
| Spitzenhöhe | 100 mm |
| Spitzenweite | 430 mm |
| Schleifdurchmesser max. | 198 mm |
| Schleiflänge | 400 mm |
| Werkstückdurchmesser max. | 198 mm |
| Werkstückdurchmesser min. | 1 mm |
| Verfahrwege: | |
| Z-Achse | 480 mm |
| X-Achse | 340 mm |
| Werkstückgewicht zwischen Spitzen max. | 100 kg |
| Schleifscheibe: | |
| Durchmesser | 500 mm |
| Breite | 80 mm |
| Umfangsgeschwindigkeit | 45 m/s |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 20 t/min |
| bis | 1000 t/min |
| Aufnahmekegel | 5 CM |
| Drehbar | +30 / 45 ° |
| Reitstock: | |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Reitstock Pinolenweg | 20 mm |
| Pendelgeschwindigkeit | 8000 mm/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | 7.5 kW |
| Werkstückspindelmotor | 3 kW |
| Gesamtleistungsbedarf | 16 kVA |
| Maschinengewicht ca. | 4500 kg |
| Abmessungen Maschine: | |
| Länge | 3700 mm |
| Breite | 3300 mm |
| Höhe | 2500 mm |
| Diverses Zubehör: | |
| Touchtaster MARPOSS | |
| Messsteuerung | |
| Profilabrichtvorrichtung | |
| Beleuchtung | |
| Zustandsleuchte | |
| Kühlmittel-/ Nebelabsaugung | |

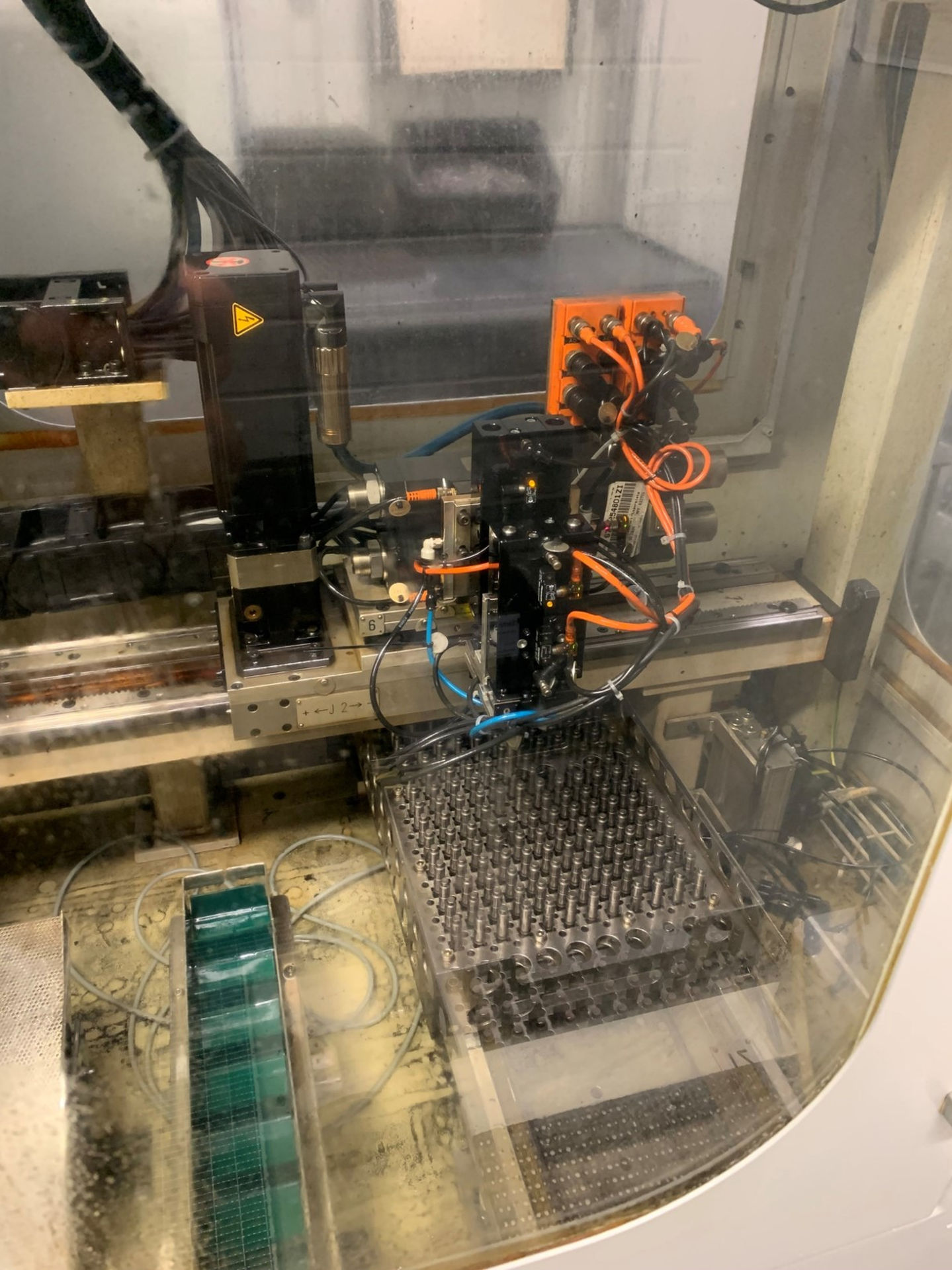

| Automatischer Lader mit Ladeschiene |
